برد سوراخ دار PCB

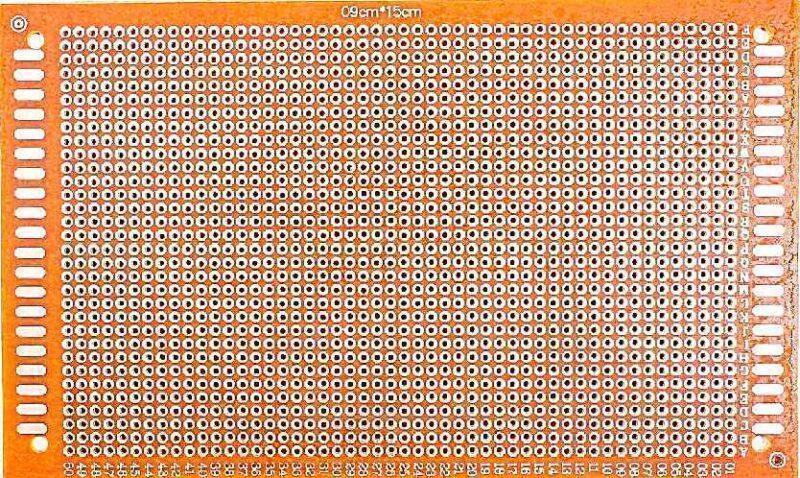

برد سوراخ دار PCB .یا برد هزار سوراخ نوعی از برد های متداول می باشد که به علت دارا بودن سوراخ های متعدد قادر است قطعات DIP را در خود به راحتی جای دهد. تفاوت این برد با برد بورد در نوع برقراری ارتباط بین قطعات قابل نصب بر روی بردها است. در برد بورد اتصالاتی با الگویی مشخص در پشت برد طراحی می شد که میزان استفاده از سیم را در برد به مقدار زیادی کاهش میدهد. اما در برد های سوراخ دار راه ارتباطی بین قطعات با سیم و یا ایجاد مسیر بر روی بورد با استفاده از لحیم است. بیان بهتر این تفاوت ، نیاز به لحیم کاری قطعات در برد های سوراخ دار است ، چیزی که در برد بورد وجود ندارد.

تست کردن بردهای فرکانس بالا در برد بورد ها امکان پذیر نیست و این به علت جنس پلاستیکی و همان اتصالات درونی آن نوع برد است . چنین مشکلی در برد های سوراخ دار وجود ندارد . بنابراین جنس این برد ها از فیبر است و در برابر حرارت مقاومت خوبی دارند. و با اطمینان میتوان از آن ها قبل از چاپ PCB برای مدار مورد نظر استفاده نمود. در واقع این برد یک PCB از پیش قابل طراحی. برای مصارف دلخواه کاربران خواهد بود.این برد دارای 1440 سوراخ و با ابعاد 15 در 9 سانتی متری می باشد.

فیبر مدار چاپی استخونی

فیبر مدار چاپی استخونی مسی خام یک رو. یا فیبر فنولیک که از ترکیب لایه های کاغذ در محلول فنل ساخته می شود. و رایج ترین نوع فیبرمدار چاپی می باشد. این فیبر به رنگ زرد پر رنگ و یا قهوه ای بوده و به راحتی سوراخ می شود. این فیبرها به صورت استاندارد در ضخامتهاى 1، 1.5 و 2 میلىمتر ساخته مى شوند. و لایه مس روی آن بر اثر حرارت زیاد هویه، به راحتی جدا می شود. و به همین دلیل در دستگاههای حساس و گرانقیمت استفاده نمی شود. فیبرهای XPC-FR1-FR2-FR3 در رده فیبرهای فنولیک قرار میگیرند که در بازار ایران به نام فیبر استخوانی مشهورند. قیمت آنها ارزان است و معمولا برای بردهای یکرو استفاده می شوند.
