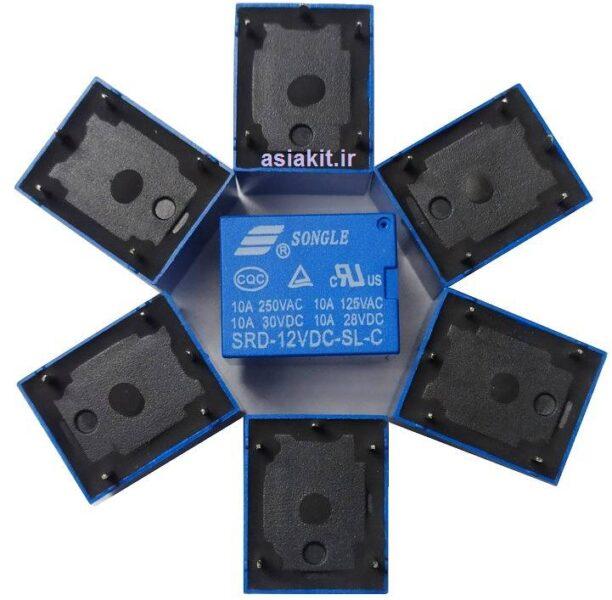

رله 12V-10A پایه میلون

رله 12V-10A پایه میلون. در تعریف قدیمی، نوعی کلید الکتریکی – مکانیکی سریع است که با عبور جریان از یک سیم‌پیچ بنام بوبین ، میدان مغناطیسی ایجاد می‌گردد و باعث تحریک تیغه‌های مکانیکی می‌شود. SSR یا رله‌های حالت‌جامد فاقد بخش مکانیکی بوده و اجزای متحرکی ندارند.

رله‌ها این امکان را فراهم می‌سازند که توسط یک سیگنال کنترلی ضعیف (جریان الکتریکی بسیار کم) بتوان تجهیزاتی با جریان بالا را راه‌اندازی و کنترل نماید. در واقع کنتاکتورها ازلحاظ ساختمان فیزیکی و عملکردی کاملاً مشابه رله عمل می‌کنند. اما تفاوت عمده رله و کنتاکتور در این است که رله در مدار فرمان استفاده می‌شود. ولی کنتاکتور در مدار قدرت یا به‌عبارت‌دیگر رله‌ها برای حفاظت و تقویت جریان خروجی تجهیزات کنترلی مانند PLC استفاده می‌شود. و  کنتاکتور برای تقویت سیگنال خروجی رله در کنترل تجهیزات قدرت اعم از الکتروموتورها، بانک‌های خازنی، مدارات روشنایی، گرم‌کن‌های الکتریکی استفاده می‌شود. از این‌ رو می‌توان رله را یک مدار واسط نیز نامید.

اجزای تشکیل‌دهنده رله‌:

این قطعه الکترومکانیکی از ۴ جر اصلی به شرح زیر تشکیل‌ می شود:

1.  بوبین (سیم‌پیچ ) ورودی: بوبین، سیم‌پیچ یا کویل ورودی. برای عملکرد بوبین نیاز به اتصال دوسر تغذیه ( + و -) به دوسر آن می‌باشد.

2.  تیغه مشترک – COM : به این پایه سیگنال مشترک ( فاز در سیستم تکفاز و سر + تغذیه در سیستم DC) متصل می‌شود.

3.  تیغه باز (NO-Normal Open) :این تیغه در حالت عادی باز است و با تحریک بوبین(ولتاژ دار شدن بوبین) بسته می‌شود.درصورتی‌که بخواهیم با تحریک ورودی، خروجی عمل نماید( اتصال تیغه COM به NO)، مصرف‌کننده را به این تیغه وصل می‌کنیم.

4.  تیغه بسته (NC-Normal Close) : این تیغه در حالت عادی بسته ( متصل به COM ) می‌باشد و درصورتی‌که بخواهیم با تحریک ورودی، خروجی قطع شود، مصرف‌کننده را به این تیغه وصل می‌کنیم.لازم به ذکر است که برخی از مدل‌های رله فاقد تیغه NC هستند و تنها COM و NO دارند.

مشخصات فنی :

Outline Dimension(L×W×H): 19×15×15
Dielectric Strengh Between Open Contact: 750VAC
Contact Form: 1A,1B,1C
Between Coil and Contact: 1500VAC
Contact Resistance: 100 mΩ
Coil Voltage: 9VDC ~ 14VDC
Electrical: 10^5
Mechanical: 10^7
Pick-up Voltage: ≤75%
Temperature Range: -40~ +70℃
Release Voltage: ≥10%
Coil Power(W): 0.36
Mounting Form: PCB Terminal
Contact Rating: 10A 120VAC
10A 240VAC
10A/15A 30VDC
Weight: 10g
Insulation Resistance: 100 MΩ
Safty Approval: UL
