ریموت 4 کانال 315MHz قهوه ای

ریموت 4 کانال 315MHz قهوه ای. با آی سی کدینگ(اینکدر) SCT2260 قابلیت کار با گیرنده های 315 کد فیکس را دارا می باشد. گیرنده این ریموت باید مانند فرستنده دارای فرکانس کاری315 مگاهرتز و آی سی دیکدر PT2272-M4 باشد.برای کد کردن این ریموت باید درب آن باز شده و پایه های مربوط IC کدینگ برای رمز دلخواه لحیم کرد.

ریموت کنترل فیکس کد ( ریموت 4 کانال 315MHz )

ریموت کنترل های کدفیکس یا فیکس کد معمولا از آی سی PT2262 به عنوان انکودر در مدار فرستنده استفاده می کنند .در این نوع از ریموت کنترل ها در مدار فرستنده،یک کد ۸ بیتی به صورت سخت افزاری تنظیم می گردد .

این کد به عنوان آدرس محرمانه فرستنده در نظر گرفته می شود . برای هماهنگی فرستنده وگیرنده باید کد ۸ بیتی هر دو یکی باشد. این کار معمولا به صورت لحیم کردن ۸ پایه فرستنده به GND یا VCC است در ریموت 4 کانال 315MHz.

ریموت کنترل های لرنینگ کد یا کد لرن ( Learning Code)

ریموت کنترل ها ی کد لرن از آی سی EV1527 یا RT1527 یا FP1527 به عنوان اینکودر در مدار فرستنده بهره می برند. در ریموت های کد لرنینگ یا کد لرن نیز کد آدرس یک کد ۸ بیتی است. کد منحصر‌به ‌فرد توسط کارخانه‌ی تولید‌کننده. در آی سی ریموت قرار می‌گیرد،کاربر نمی‌تواند آن را تغییر دهد.

ریموت کنترل ها و گیرنده های ASK معمولا در فرکانس های ۴۳۳MHz و ۳۱۵MHz ساخته می شوند. در هنگام خرید ریموت کنترل و گیرنده آن دقت داشته باشید که هر دو باید هم فرکانس باشند.

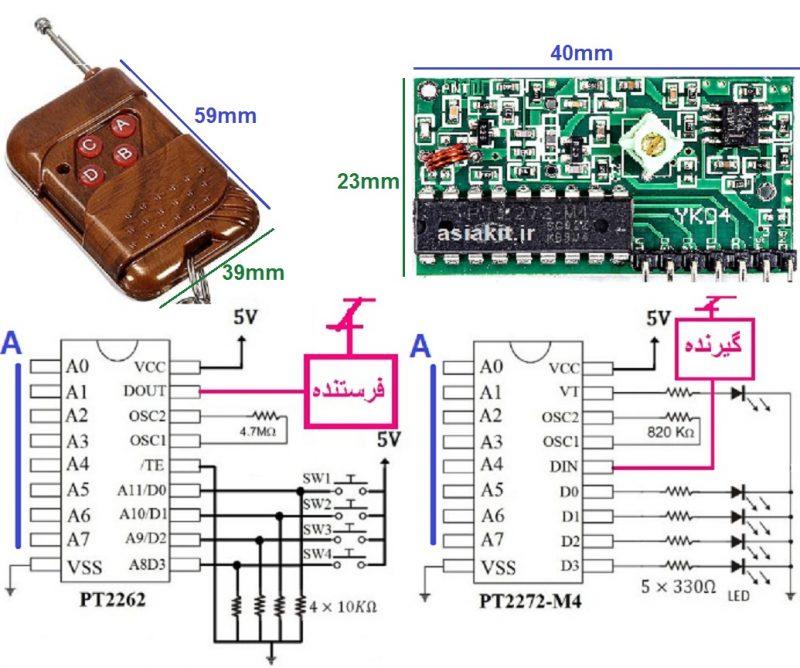

ریموت 4 کانال 315MHz قهوه ای با ماژول گیرنده

در آی سی PT2272 پایه های ۹ و ۱۸ به ترتیب پایه های زمین و تغذیه مثبت آی سی می باشند. پایه های D0 تا D3 پایه های دیتا یا خروجی آی سی هستند که با فشردن سوئیچ های روی ریموت(فرستنده) فعال می شوند. پایه DIN پایه دیتای ورودی آی سی است که به گیرنده ریموت متصل می شود. بین پایه های ۱۶ و ۱۷ هم یک مقاومت ROC قرار می گیرد که برای این پروژه یک مقاومت ۸۲۰ کیلواهمی کافیست. ضمنا 8 پایه آدرس(از A0 الی A7) این آی سی را عینا مثل پایه های آدرس آی سی رموت کنترل(PT2262) لحیم نمایید. تا گیرنده بتواند آدرس فرستنده را تشخیص دهد.

با فشردن هر یک از ۴ سوئیچ روی ریموت کنترل یکی از LEDهای مدار گیرنده روشن می شوند. البته با فشردن هر یک از ۴ سوئیچ LED متصل به پایه ۱۷ یا (VT) هم باید همزمان روشن شود. اگر این اتفاق نیفتاد به احتمال فراوان ریموت کنترلی که خریداری نمودید باطری ندارد. یا اینکه پایه های آدرس فرستنده و پایه های آدرس گیرنده مثل هم لحیم کاری نشده اند.

راه اندازی ریموت 4 کانال 315MHz:

در این مدل روی برد گیرنده یک سلف (قطعه سبز رنگ) وجود دارد که یک پیچ در وسط آن قرار دارد. آن را با یک پیچ گوشتی کوچک عایق مقداری بچرخانید و سپس دکمه ریموت را فشار بدهید ببینید پایه مورد نظر تغییر میکند یا خیر. این کار را با کم و زیاد کردن آن پیچ انقدر تکرار کنید تا ریموت به ماژول متصل شود. سپس برای تنظیم فاصله با کمک از شخص دیگری فاصله بین ریموت و گیرنده را افزایش بدهید و کلید روی ریموت را به صورت قطع و وصل کردن بزنید و سمت گیرنده پایه را بررسی کنید هر زمانی سیگنال را از دست داید به صورت جزئی پیچ را بچرخانید تا دوباره سیگنال دریافت شود.
با این روش فاصله را نیز تنظیم میکنید و بدون آنتن به صورت دید مستقیم تا 4 متر را به راحتی می توانید به دست آورید.

مشخصات فنی گیرنده 4 کانال:

• ولتاژ تغذیه گیرنده: 5 ولت نکته:(برای تغذیه گیرنده حتماً از IC رگولاتور 5 ولت استفاده شود)


• متد: کد فیکس

• فرکانس کاری: 315MHz

• اندازه: 41x23x7mm
