پیچ لیداسکرو T8 با مهره
پیچ لیداسکرو T8 با مهره لید اسکرو نوعی شفت فولادی حدیده ای می باشد. که بر روی آن مهره ساده ای سوار می شود. این وسیله فاقد بلبرینگ می باشد. لید اسکرو از زاویه مارپیچ رشته استفاده می کند. تا حرکت چرخشی را به حرکت خطی تبدیل می کند. دندانه ها در لیداسکرو به صورت ذوزنقه ای تعبیه می شود. و به جای یک شیار معمولا دارای چهار سری شیار می باشد. که در امتداد هم به صورت موازی و با شیب یکسان کشیده می شوند.(به همین سبب در میان عموم به لید چهار نخ یا چهار شیار معروف می باشد). این امر موجب می گردد کل فشار بر روی یک شیار قرار نگیرد. و بین تمامی شیار ها تقسیم می گردد. در نتیجه مهره بسیار روانتر حرکت می کند. و بر اثر فشار حرکتی که ایجادمی شود به سرعت فرسوده نخواهد شد.
با توجه به کارکرد این وسیله می تواند به واسطه ظرفیت بار و میزان دقت بالا به مانند بال اسکرو در بسیاری از دستگاه ها به کار رود. علاوه بر این، مهندسان علاقه بیشتری برای استفاده از لید اسکرو در دستگاه دارند. چرا که پیکربندی انعطاف پذیر، قابلیت کارکردن بدون روان کننده، عملکرد بی صدا و هزینه کمتر. ویژگی هایی است که به راحتی نمی توان از آنها گذشت.
عملکرد لید اسـکرو به شدت به ضریب اصطکاک بین مهره و پیچ بستگی دارد؛ این امر به نوبه خود به متریال مهره و پیچ بستگی دارد. مهره معمولا از پلاستیکی که داخل آن روانکاری میشود و یا از برنز با درجه یاتاقان ساخته می شود. مهره های پلاستیکی معمولا روی پیچ هایی از جنس فولاد ضد زنگ حرکت می کنند؛ در حالی که مهره های برنزی اغلب بر روی پیچ هایی از جنس استیل کربن تعبیه می شوند.
برای سیستم حرکتی نسبتا دقیق و عمر مفید و استهلاک استفاده از لیداسکرو ها می الزامی باشد.در صورتی که به حداکثر راندمان و دقت نیاز باشد. باید از بال اسکرو ها استفاده نمود.
میزان لقی این پیچ و مهره در حد دهم میلیمتر می باشد. بنابراین نمی توان آن را جایگزینی برای بال اسکرو ها در پروژه های دقیق در نظر گرفت. ولی با اینحال جهت استفاده در پروژه های نمونه سازی می توان از لقی مورد نظر چشم پوشی نمود. همچنین می توان از این مدل پیچ های انتقال قدرت در محور Z دستگاه های پرینتر سه بعدی و لیزر و دستگاه های مشابه استفاده کرد. دلیل آن هم این است که در محور Z وزن مجموعه بر روی مهره است و مهره همواره به سمت پایین در معرض نیرو می باشد. بنابراین لقی بین پیچ و مهره همواره در یک سمت مهره قرار دارد و می توان آن را نادیده گرفت. ولی در صورتی که در محور های X و Y از این پیچ استفاده شود در هر حرکت رفت و برگشت، لقی جابجا می گردد.

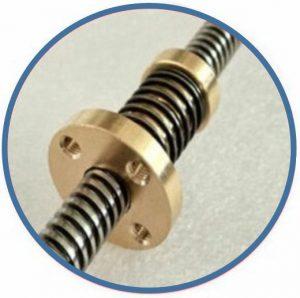

البته مدل دیگری از مهره های برنجی لیداسکرو وجود دارد که به عنوان مهره لیداسکرو فنردار یا مهره لیداسکرو آنتی بک لش (anti backlash) استفاده می شوند. و تا حد زیادی این لقی را جبران می کنند.
فرق لیداسکرو با پیچ متری
معمولا این سوال پیش می آید که پیچ متری و لید اسکرو با هم چه تفاوتهایی با هم دارند و یا اینکه استفاده از کدام بهتر می باشد. تفاوتهای بسیاری بین این دو پیچ موجود می باشد. وظیفه اصلی پیچ متری اتصال و محکم نگه داشتن دو سطح می باشد. و اصلا برای انتقال نیرو و ایجاد نیرو محرکه ساخته نمی شود. همچنین دندانه ها در پیچ متری به صورت مثلثی می باشد.پیچ متری از یک سطح شیب دار با دندانه مثلثی ایجاد میشود. بطوریکه در پیرامون یک استوانه امتداد می گیرد. و البته دقت ساخت آن نیز دارای تلورانس و بعضا با خطا همراه می باشد. ولی طبق توضیح بالا لیداسکرو به صورت تخصصی به منظور انتقال نیرو و مصرف در سیستم های حرکتی طراحی می باشد.
تفاوت لید اسکرو و بال اسکرو
تفاوت اصلی لیداسکرو و بال اسکرو در دقت و میزان لقی آن ها است. بال اسکرو به دلیل استفاده از ساچمه در سیستم پیچ و مهره، دقت های بسیار بالا دارند. تفاوت عمده دیگر این دو پیچ انتقال قدرت در این است که لیداسکروها به دلیل انحنای دنده ها دارای خاصیت خود قفل شوندگی هستند. در حالی که بال اسکروها این قابلیت را ندارند. به همین دلیل در حرکت در راستای Z در صورتی که از بال اسکرو استفاده شود اگر نیروهای اینرسی در بلبرینگ ها و موتورها و غیره ناچیز باشد. مهره به راحتی بر روی پیچ چرخیده و به پایین جابجا می شود. در حالی که در لیداسکروها هر چند نیروی زیادی بر روی مهره و پیچ به صورت عمودی واردشود. به دلیل خاصیت قفل شوندگی، حرکتی نمی کند.
