ماژول آمپلی فایر 180W

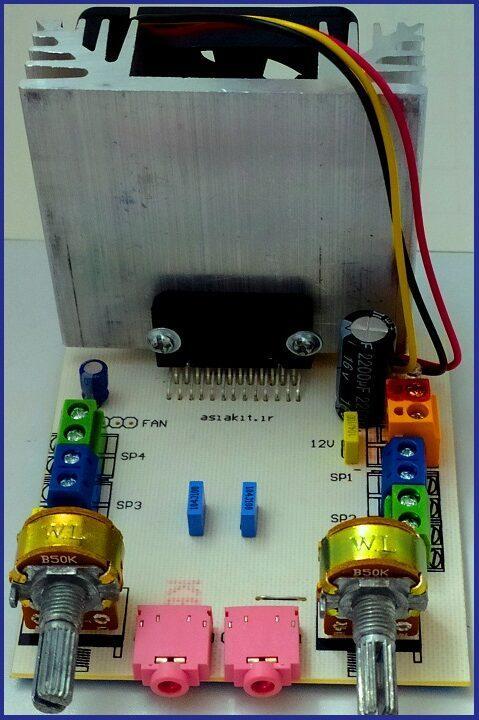

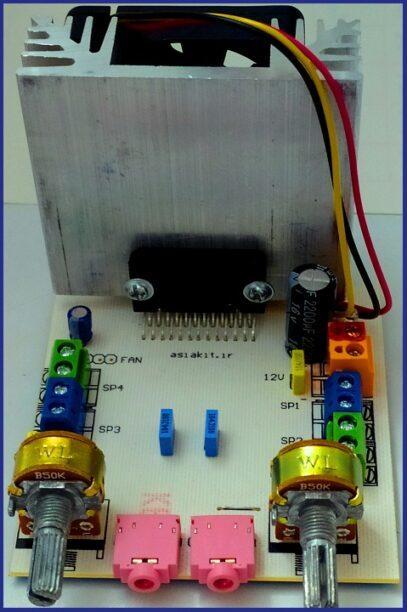

 ماژول آمپلی فایر 180W با تراشه TDA7388. این ماژول با دارا بودن ورودی و خروجی 4 کانال با ارائه قدرت تقویت صوت 180 وات می باشد. بطوریکه شامل 4 خروجی 45W واقعی( RMS) یک گزینه مناسب. برای ساخت سیستم صوتی خودرو یا سیستم صوتی خانگی. و ساخت اسپیکر خانگی با کیفیت ارائه صدای بسیار خوب و فاقد نویز می باشد.

در طراحی این ماژول از تراشه TDA7388 در کلاس کاری AB بهره برده می شود. که دارای بازده بالای 88% انرژی می باشد. و نویز صدا با کمترین میزان خود می رسد.

کارایی:

1. اگر فقط از یک ورودی استریو(AUX) استفاده بشود. فرقی ندارد کدام ورودی انتخاب شود:خروجی های SP1و SP3  هر دو یک باند( مثلا R ) می شوند. و دو خروجی دیگر( SP2 و SP4 ) باند دیگر(باند L ).
2. ولی اگر از دو ورودی استریو بطور جداگانه استفاده شود. خروجی چهار باند می شود.یعنی دو تا استریو مجزا می باشد.
3. با یک پری آمپلی فایر که شامل باس-تریبل، ووفر و میدرنج باشد. و استفاده از چهار بلندگوی مناسب برای این ماژول می توان، یک سیستم باس کامل بوجو آورد.
4. بزودی از طریق این سایت  پری آمپلی فایر کامل و تولید می شود.

مشخصات :

حداقل وحداکثر جریان مورد استفاده توسط یک کانال چیزی در حدود 0.3 A الی 2A  می باشد.
جریانی که موردنیاز برای راه اندازی کامل ماژول حدود 1 الی 4 آمپر می باشد .
بهترین حالت  خروجی در امپدانس  8 OHM می باشد .
جریان مصرفی در حالت No Signal بین 180 تا 220 میلی آمپر است.
ولتاژ کاری مدار 10 ولت الی 13 ولت DC می باشد.
ورودی بصورت دو جک 3.5mm استاندارد می باشد.
از نظرکیفتی ، کیفیت صدای خروجی فوق العاده مطلوبی دارد.
محافظت شده در برابر اضافه بار ، دمای بالا و اتصال کوتاه خروجی ها.
فرکانس تقویت این آی سی از 20 هرتز تا 20 کیلوهرتز می باشد.
ابعاد هیت سینک: (6.5X3X2)

ابعاد ماژول: 73X76X30

کلاس های تقویت کننده ها

• تقویت‌کننده کلاس A: ترانزیستور خروجی این تقویت‌کننده، ۳۶۰ درجه یا کل سیکل شکل موج ورودی را هدایت می‌کند.
• تقویت‌کننده کلاس ‌B: هریک از دو ترانزیستور خروجی، نصف یا 180 درجه از کل سیکل شکل موج خروجی را به خروجی هدایت می‌کنند.
• تقویت‌کننده کلاس AB: دو ترانزیستور خروجی، بین 180 تا 360 درجه از شکل موج ورودی را هدایت می‌کنند.

تقویت‌کننده کلاس A:

تقویت‌کنندگی یک تقویت‌کننده کلاس A (که در آن، ترانزیستور خروجی برای کل سیکل شکل موج ورودی، هدایت می‌کند.) می‌تواند بالا باشد.

اما بازده تبدیل از منبع DC‌ به توان خروجی AC معمولاً کم‌تر از 50 درصد است. اگر مدار تقویت‌کننده کلاس A را به گونه‌ای اصلاح کنیم. که در کلاس B‌ کار می کند. جریان کلکتور هر ترانزیستور 180 درجه از سیکل را به خروجی هدایت خواهد کرد. مزیت این کار این است که بازده تبدیل DC به AC به 75 درصد خواهد رسید. اما پیکربندی کلاس B، در خروجی اعوجاج ایجاد می‌کند که قابل قبول نیست.

تقویت‌کننده کلاس :AB

با ترکیب ویژگی‌های بازده بالای تقویت‌کننده کلاس B و اعوجاج کم تقویت‌کننده کلاس A، مدار مناسبی برای استفاده در کاربردهای مختلف است. تقویت‌کننده کلاس AB، ترکیبی از تقویت‌کننده‌های کلاس A و B‌ است.

این تقویت‌کننده در توان‌های پایین، مانند کلاس A و در جریان‌های بالا، مانند کلاس B‌ عمل خواهد کرد. این کار، با پیش‌بایاس دو ترانزیستور در خروجی تقویت‌کننده انجام می‌شود. هر ترانزیستور، بسته به مقدار جریان خروجی و پبش‌بایاس، بین 180 تا 360 درجه از زمان هدایت خواهد کرد.
