ماژول شارژر باتری لیتیومی ۱ آمپر Tp4056

ماژول شارژر باتری لیتیومی

ماژول شارژر باتری لیتیومی. ساختار درونی پاور بانک Power Bank بسیار ساده است. تعدادی باتری لیتیومی که به صورت موازی کنار هم قرار گرفته اند. به همراه یک برد کنترل شارژ با ورودی Micro USB و خروجی های USB می‌باشد. استاندارد ولتاژ کاری برای اکثر گجت‌‌های الکترونیکی ۵ ولت میباشد.

از این رو تفاوت پاور بانک‌ با توان ذخیره انرژی مشخص می‌شود. به عنوان مثال پاور بانک Power Bank ۱۰۰۰ میلی آمپر، توانایی شارژ کردن ۴ مرتبه یک گوشی موبایل با باتری داخلی ۲۳۰۰ میلی آمپری را دارد. به طور معمول سلول‌های باتری لیتیوم یون ۳٫۷ ولت در حالت تخلیه و ۴٫۲ در حالت شارژ کامل می‌باشند.

ماژول کنترلر شارژ درون این پاوربانک‌ها ضمن مدیریت ولتاژ و جریان ورودی به باتری، ولتاژ خروجی را هم روی ۵ ولت ثابت نگه می‌دارد. نکته بسیار مهم برای شارژ کردن دیگر گجت‌ها ولتاژ ثابت و یکنواخت ۵ ولت میباشد. که این موضوع بسیار با برند و کیفیت پاوربانک مرتبط است.

ماژول شارژر باتری لیتیومی:

ماژول شارژر لیتیومی برای شارژ باطری های لیتیومی مانند لیتیوم یون و لیتیوم پلیمر مناسب می باشد. این ماژول برای شارژ یک سلول باطری لیتیوم پلیمر 3.7 ولتی 1 آمپر ساعت و یا بیشتر که محافظت داخلی ندارند. مناسب می باشد.
ورودی آن را می توان هم از میکرو USB موجود در برد و هم توسط ترمینال های موجود در برد که در دو طرف میکرو یو اس بی قرار دارد، تامین کرد. استفاده از کانکتور میکرو USB باعث شده تا به راحتی بتوان از شارژرهای گوشی های آندروید استفاده کرد. بر روی برد این شارژر دو LED قرار دارد تا بتوان وضعیت شارژ باتری را در دو حالت شارژ کامل و در حال شارژ نشان دهد.

یکی از قابلیت های این شارژر این است که مانع بیش از حد شارژ شدن باتری میشود به این شکل که وقتی جریان شارژ ولتاژ به 4.2 ولت رسید.

آنگاه شارژ قطع خواهد شد. آی سی محافظ این ماژول DW01 میباشد، که جریان 1 آمپری شارژ را تامین و ولتاژ قطع را کنترل می نماید. این مورد میبایست در نظر گرفته شود که افزایش ولتاژ ورودی بیش از 5 ولت باعث کاهش جریان شارژ شده و باعث سوختن چیپ نمی گردد. میزان درجه حرارت آی سی در حین کار حدود 60 درجه می باشد.

نحوه استفاده از این ماژول:

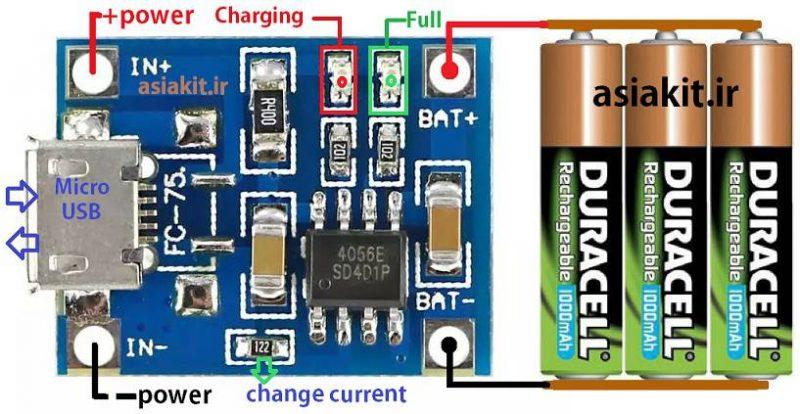

• یک کابل میکرو یو اس بی به شارژر متصل کنید و یا یک ولتاژ 5V DC به پدهای IN+ و IN- متصل نمایید.

• باطری را به پد های B+ و B- متصل نمایید

• لود (مصرف کننده) را به پدهای OUT+ و OUT- متصل نمایید.

• نمایشگر LED قرمز موجود در برد نشان دهنده شارژ شدن باطری می باشد.

• نمایشگر LED سبز موجود در برد نشان دهنده شارژ کامل باطری می باشد.

• نکته مهم: در زمان شارژ خروجی لود (مصرف کننده) را از مدار خارج نمایید

مشخصات:

حالت شارژ: شارژ خطی
جریان شارژ: 1 آمپر(قابل تنظیم)
دقت و کیفیت شارژ: 1.5%
ولتاژ ورودی: 5.5 ~ 4.5 ولت
نهایت شارژ: 4.2 ولت
نمایش شارژ: نور قرمز در حال شارژ، رنگ سبز شارژ کامل
ارتباط ورودی: میکرو USB
دمای کاری: 85+ ~ 10- درجه سانتی گراد
اتصال معکوس: غیر مجاز
ابعاد بیرونی: 10 * 19 * 25 میلی متر
