ماژول محافظ شارژر باتری

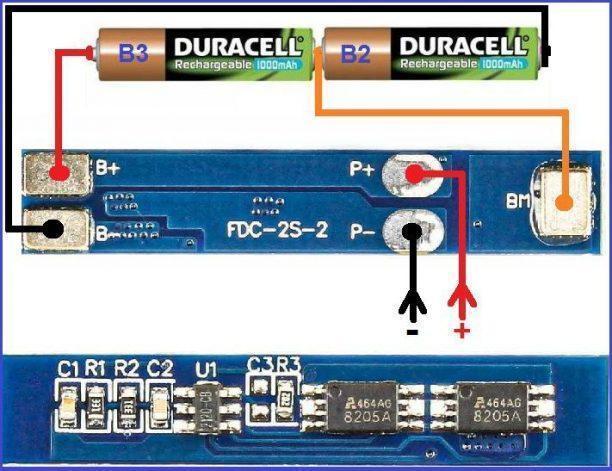

ماژول محافظ شارژر باتری لیتیومی 2 سل، یک ماژول شارژر و کنترل شارژ و دشارژ باتری لیتیومی است. این ماژول میتواند برای 3 عدد باتری لیتیومی 18650 که به صورت سری بسته شده اند، استفاده شود. جریان کاری این ماژول 3 تا 5 آمپر، بیشترین جریان گذرای آن 7 آمپر و جریان آن در حالت استراحت 30 میکرو آمپر است. در این ماژول عمل حفاظت توسط دو تراشه D472 انجام میگیرد. حفاظت در برابر اتصال کوتاه، افزایش جریان، شارژ و دشارژ بیش از اندازه از قابلیت های این ماژول است. مدار شارژ زمانی که ولتاژ در بازه ی 4.25 تا 4.35 ولت قرار بگیرد، قطع میشود. به علاوه، زمانی که ولتاژ در بازه ی 2.3 تا 3 ولت باشد، عمل دشارژ باتری متوقف میشود.

ماژول شارژ باتری لیتیومی . ساختار درونی پاور بانک Power Bank بسیار ساده است. تعدادی باتری لیتیومی که به صورت موازی کنار هم قرار گرفته اند. به همراه یک برد کنترل شارژ با ورودی Micro USB و خروجی های USB می‌باشد. استاندارد ولتاژ کاری برای اکثر گجت‌‌های الکترونیکی ۵ ولت میباشد. از این رو تفاوت پاور بانک‌ با توان ذخیره انرژی مشخص می‌شود. به عنوان مثال پاور بانک Power Bank ۱۰۰۰ میلی آمپر، توانایی شارژ کردن ۴ مرتبه یک گوشی موبایل با باتری داخلی ۲۳۰۰ میلی آمپری را دارد. به طور معمول سلول‌های باتری لیتیوم یون ۳٫۷ ولت در حالت تخلیه و ۴٫۲ در حالت شارژ کامل می‌باشند. ماژول کنترلر شارژ درون این پاوربانک‌ها ضمن مدیریت ولتاژ و جریان ورودی به باتری، ولتاژ خروجی را هم روی ۵ ولت ثابت نگه می‌دارد. نکته بسیار مهم برای شارژ کردن دیگر گجت‌ها ولتاژ ثابت و یکنواخت ۵ ولت میباشد. که این موضوع بسیار با برند و کیفیت پاوربانک مرتبط است.

ماژول شارژر لیتیومی برای شارژ باطری های لیتیومی مانند لیتیوم یون و لیتیوم پلیمر مناسب می باشد. این ماژول برای شارژ یک سلول باطری لیتیوم پلیمر 3.7 ولتی 1 آمپر ساعت و یا بیشتر که محافظت داخلی ندارند، مناسب می باشد.
ورودی آن را می توان هم از میکرو USB موجود در برد و هم توسط ترمینال های موجود در برد که در دو طرف میکرو یو اس بی قرار دارد، تامین کرد. استفاده از کانکتور میکرو USB باعث شده تا به راحتی بتوان از شارژرهای گوشی های آندروید استفاده کرد. بر روی برد این شارژر دو LED قرار دارد تا بتوان وضعیت شارژ باتری را در دو حالت شارژ کامل و در حال شارژ نشان دهد. یکی از قابلیت های این شارژر این است که مانع بیش از حد شارژ شدن باتری میشود به این شکل که وقتی جریان شارژ ولتاژ به 4.2 ولت رسید، شارژ قطع خواهد شد. آی سی محافظ این ماژول DW01 میباشد، که جریان 1 آمپری شارژ را تامین و ولتاژ قطع را کنترل می نماید. این مورد میبایست در نظر گرفته شود که افزایش ولتاژ ورودی بیش از 5 ولت باعث کاهش جریان شارژ شده و باعث سوختن چیپ نمی گردد. میزان درجه حرارت آی سی در حین کار حدود 60 درجه می باشد.

مشخصات فنی:
