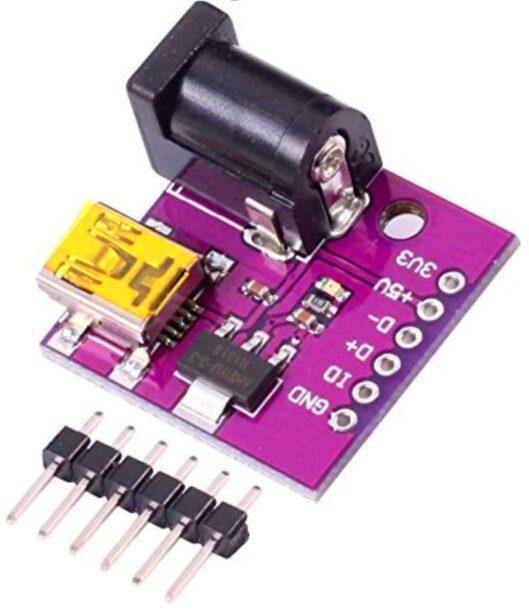

ماژول پاور مدل AMS1117-3.3V

ماژول پاور مدل AMS1117-3.3V دارای ورودی مینی USB / جک آداپتور، این ماژول تغذیه ی DC دارای دو پرت ورودی مینی USB با پشتیبانی از 5V ورودی و جک آداپتور 2.1×5.5 میلی متری با پشتیبانی از 5 تا 12 ولت ورودی میباشد. خروجی این برد به صورت DC و دارای مقدار 5 و 3.3 ولت میباشد. این ماژول برای تغذیه ی پروژه های آردوینو بسیار مناسب است.

این ماژول تغذیه ی DC دارای دو پرت ورودی مینی USB با پشتیبانی از 5V ورودی و جک آداپتور 2.1×5.5 میلی متری با پشتیبانی از 5 تا 12 ولت ورودی میباشد. خروجی این ماژول به صورت DC و دارای مقدار 5 و 3.3 ولت میباشد. این ماژول برای تغذیه ی پروژه های آردوینو بسیار مناسب است.

فیش آداپتور: Plug adapter

این فیش به دلیل ترمینال داشتن نیاز به لحیم کاری ندارد و می‌توان با بستن  پیچ آن، اتصالات را برقرار کرد. این فیش اتصال به تجهیزات مختلف مانند آردوینو و کاربردهای متنوع دیگر را فراهم می‌کند. همچنین بر روی بدنه این فیش پلاریته مثبت و منفی مشخص شده و از اشتباه جلوگیری می‌کند. علامت مثبت مربوط به هسته مرکزی فیش و علامت منفی مربوط به بخش خارجی (کناری) فیش است. برای مثال می‌توان با اتصال یک فیش مادگی ترمینال‌دار (که در سایت موجود است) به سر آداپتور و متصل کردن سیم به آن، چند خروجی آداپتور با این فیش نری گرفت و اتصالات را راحت‌تر کرد.

پلاگ: Plug

 بخشی از یک کابل است که به یک پورت متصل می‌شود. پلاگ همیشه به چیز دیگری متصل می‌شود (مثلا به جک یا پورت). برای مثال، رایج‌ترین نوع پلاگ عبارت است از پلاگ برق که کامپیوتر، مانیتور و دیگر دستگاه‌های را به یک منبع برق متصل می‌کند.

جک ؟

بسیاری از مردم  اشتباه می کنند. که jack الزاما نری نیست . و الزاما مادگی هم نیست . plug هم همینطور اول تعریف زیر را توجه بفرمایید : jack همیشه داخل پلاگ می رود. jack می تواند هم نری باشد هم مادگی ، plug هم همینطور.

سوکت ؟

سوکت کانکتوری است که معمولا روی برد مونتاژ می شود و معمولا مادگی است. برخی از سوکتها می توانند سرکابلی باشند . پین هدر مادگی یا همان سوکت هدر هم سوکت مونتاژ شونده روی برد است

Housing چیست ؟

می گویند که بصورت نرمال ، پین داخلش نیست و سرسیم Housing همان شکل سوکت هدر ولی نوع سرسیم آن را به پینش پرچ می شود و سپس داخل کانکتور قرار می گیرد.

AMS1117

رگولاتورAMS1117 یک تنظیم کننده سه ترمینال با افت ولتاژ کم و توان جریان خروجی 1A است. از این رگولاتورها می توان برای ولتاژ کم و در جایی که پاسخ گذرا(transient response) و حداقل ولتاژ ورودی بسیار مهم است، استفاده کرد. نسخه 2.85V بطور اختصاصی در Active Terminator طراحی شده تا برای باس SCSI قابل استفاده باشد. ویژگی محدودیت حرارتی On-chip محافظتی پایدار در برابر هر گونه ایجاد حرارت ناشی از overload و دمای بالای محیط بوجود می آورد.
برخلاف تنظیم کننده های نوع PNP که در آن تا 10٪ جریان خروجی به عنوان جریان خاموش هدر می رود، جریان quiescent رگولاتور AMS1117 در load جریان می یابد و باعث افزایش راندمان می شود. رگولاتور های سری AMS1117 در پکیج های استاندارد SOT-223 و TO-252 در دسترس هستند. موارد استفاده این رگولاتور ها در ترمیناتور های اکتیو SCSI، رگولاتور های خطی، شارژر های باتری، قطعات کلاکینگ مادربورد ها و غیره می باشد.
