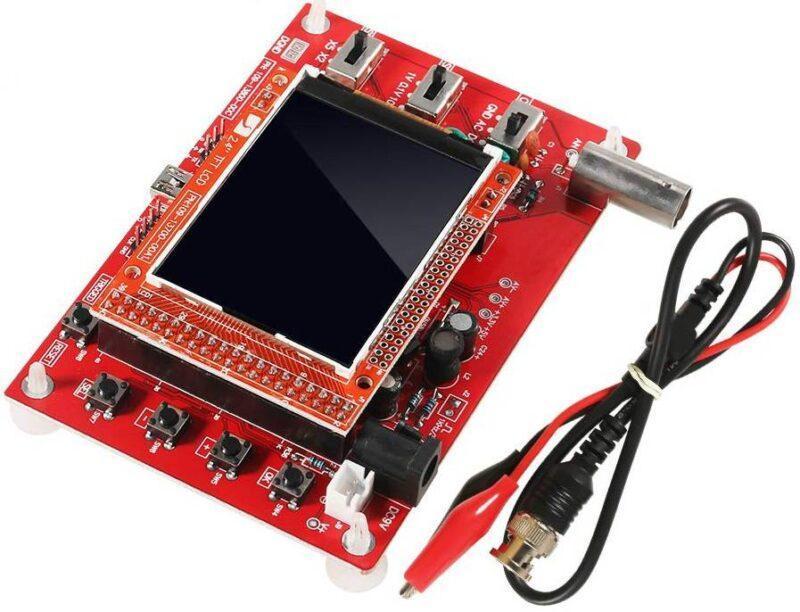

کیت اسیلوسکوپ دیجیتال DSO138

کیت اسیلوسکوپ دیجیتال اسیلوسکوپ  DSO138، یک دستگاه  اندازه گیری است که از آن برای مشاهده شکل موج ها و اندازه گیری  کمیت های مهندسی برق استفاده می شود.  کمیت هایی نظیر ولتاژ ، زمان تناوب ، اختلاف فاز و… یا به عبارتی دیگر اسیلوسکوپ وسیله اندازه گیری است، که کار آن نمایش ولتاژ بر حسب زمان است. این دستگاه بیشتر توسط دانشجویان رشته برق الکترونیک و مخابرات مورد استفاده قرار می گیرد یا توسط افرادی که به نوعی با برق سروکار دارند. با کار بوسیله اسیلوسکوپ دیجیتال می توان خیلی از مدارات یاد  بگیرید.

ویژگی های اسیلوسکوپ

• غالباً مقدار ولتاژ به صورت نموداری دوبعدی نمایش داده می‌شود که محور افقی، زمان و محور عمودی آن ولتاژ است.
• از اسیلوسکوپ عموماً برای نمایش دقیق موج استفاده می‌شود.
• علاوه بر دامنه، معمولاً اسیلوسکوپ ها قادر به اندازه‌گیری و نمایش دیگر پارامترها مانند عرض پالس، دوره تناوب و زمان بین دو  پیک هستند.

• اسیلوسکوپ ها قابلیت این را دارند که دو یا چند شکل موج ولتاژ در واحد زمان را به طور همزمان روی صفحه اسیلوسکوپ نمایش دهند.
• همچنین این قابلیت را دارند که یک شکل موج ولتاژ را برحسب دیگری نمایش دهند به این مد لیساژور یا X-Y می گویند.

درباره کیت اسیلوسکوپ دیجیتال DSO138

اسیلوسکوپ دیجیتال یک دستگاه الکترونیکی متشکل از نرم‌افزارهای مختلف و ماژول‌های سخت‌افزاری الکترونیکی است که به ضبط، پردازش، نمایش و ذخیره داده‌های سیگنال‌های متفاوت می‌پردازد.

کیت اسیلوسکوپ دیجیتال DSO138 به عنوان یک کیت مبتدی طراحی شده است. این کیت تنها حاوی توابع اسیلوسکوپ‌های عمومی بدون ویژگی‌های فانتزی است. سادگی در ساختار و سهولت در مونتاژ از خصوصیات برجسته‌ی این دستگاه هستند.

اسیلوسکوپ DSO138 یک اسیلوسکوپ از نوع DSO است. DSO مخفف: Digital Storage Oscilloscope به معنی: “اسیلوسکوپ حافظه دار دیجیتال” است که نمونه ارجح برای اکثر برنامه‌های صنعتی می‌باشد. DSO ها از حافظه دیجیتالی استفاده می‌کنند که می‌توانند داده‌ها را تا زمانی که لازم باشد بدون تخریب ذخیره کنند.

قلب DSO138 یک پردازنده Cortex-M3 ARM – STM32F103C8 از شرکت معروف STM Electronics است؛ و با استفاده از یک نمایشگر رنگی 2.4 اینچی TFT LCD نقطه ماتریسی با رزولوشن 320×240 شکل‌های واضح و روشنی از امواج را نشان می‌دهد؛ همچنین امکان پردازش پیچیده سیگنال توسط مدارهای پردازش سیگنال دیجیتال با سرعت بالا را فراهم می‌کند.

ویژگی‌های برتر کیت اسیلوسکوپ دیجیتال DSO138

• پردازنده STM32F103C8 از قبل برنامه‌ریزی شده است و نیاز به برنامه‌نویسی مجدد ندارد.
• اسیلوسکوپ دیجیتال DSO138 تا حدودی منبع باز (open source) است؛ که این امکان را برای کاربران فراهم می‌کند تا ویژگی‌های مختلفی را به آن اضافه کنند یا برنامه‌های جدیدی را روی سخت‌افزار آن ایجاد نمایند.  به‌عنوان مثال می‌توان کارکرد آنرا به دیتالاگر یا ولتمتر تغییر داد.
• اسیلوسکوپ دیجیتال DSO138 می تواند پارامترهای اصلی مانند عرض پالس، دوره تناوب و زمان بین دو سیگنال(مانند وقوع دو پیک) را نمایش دهد؛ همچنین می‌تواند فرکانس ، دوره تناوب ، عرض پالس ، نسبت وظیفه ، MAX/MIN/AVG/Peak-Peak/ مقادیر مجازی را نشان دهد.

دیگر ویژگیها

• با حالت های Auto, Normal, Single به راحتی می‌توانید شکل موج لحظه‌ای را ضبط کنید.
• قابلیت مشاهده شکل موج تریگر قبلی (تأخیر منفی).
• می‌توان در هر زمان نمایش شکل موج را با عملکرد HOLD ثابت کرد.
• اسیلوسکوپ دیجیتال DSO138 دارای عملکرد ذخیره سازی موج می‌باشد؛ و بعد از قطع شدن جریان، اطلاعات موج را از دست نمی‌دهد.
• می‌تواند به کاربر کمک کند تا خطاهای لحیم‌کاری مثل اتصال کوتاه و مدار باز را پیدا کند.

مشخصات فنی کیت اسیلوسکوپ دیجیتال DSO138

• پردازنده: ARM Cortex-M3 – STM32F103C8
• تعداد کانال: 1
• میزان خطا: کمتر از 5%
• دقت: 12Bit
• پهنای باند آنالوگ: 0 تا 200KHz
• حداکثر ولتاژ ورودی اسیلوسکوپ : 50Vpp با پروب 1:1 و 400Vpp با پروب 1:10
• حالت های اتصال: DC , AC , GND
• حالت های دریافت سیگنال: Auto, Normal, Single
• حداکثر نرخ نمونه برداری در زمان واقعی: 1Msps
• محدوده زمانی در محور افقی: 10μs/div تا 500s/div
• حساسیت در محور عمودی: 10mV/Div تا 5V/Div
• حداکثر عمق نمونه برداری بافر: 1024 بایت
• امپدانس ورودی اسیلوسکوپ : 1MΩ
• ولتاژ منبع تغذیه: 9 تا 11 ولت DC
• جریان مصرفی: 120mA
• اندازه PCB: 117 * 76mm / 4.6 * 3in
• نوع صفحه نمایش: TFT LCD رنگی
• اندازه صفحه نمایش: 2.4 اینچ با رزولوشن 320×240
• ابعاد کلی: 117mm x 76mm x 15mm
• وزن: 119 گرم

محتویات بسته محصول

در بسته محصول موارد زیر گنجانده شده است:1

• دستورالعمل‌های دقیق مونتاژ همراه با راهنمای عیب‌یابی به صورت تمام رنگی
• نقشه شماتیک اسیلوسکوپ DSO138
• کدهای منبع نیز در دسترس هستند تا کاربر بتواند ویژگی‌های دلخواه خود را اضافه کند.
• یک عدد پروب
