کی برد 3*4 INDUSTRIAL KEYBOARD

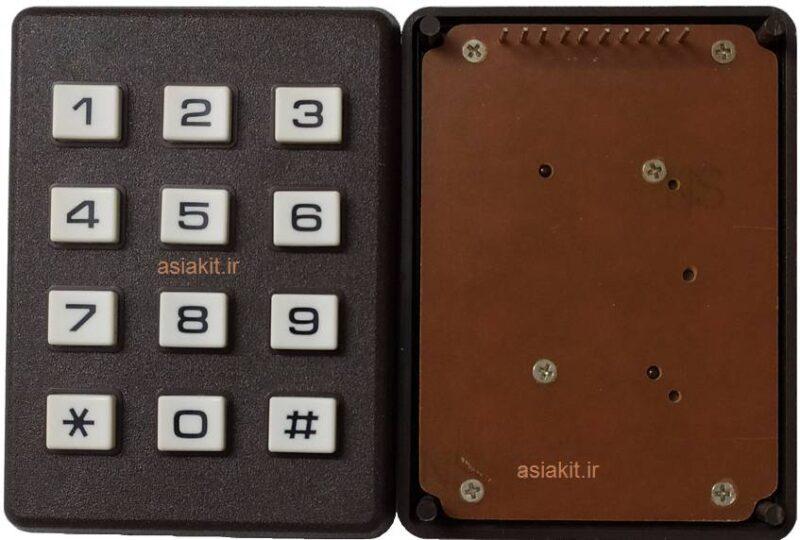

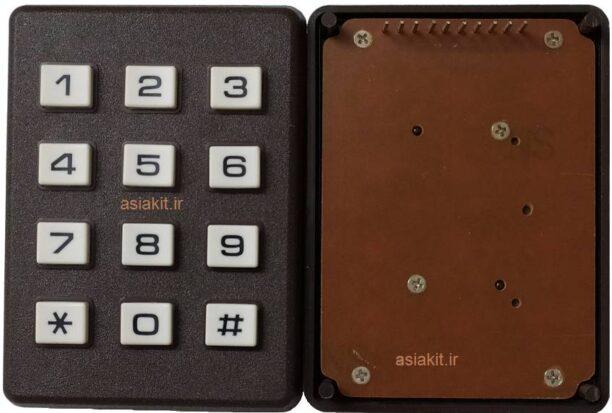

کی برد 3*4 INDUSTRIAL KEYBOARD همان طور که در شکل می بینید. این کی پد دارای 4 سطر و 3 ستون می باشد. هر کلید مثل ماتریس (4 در 3 )در تقاطع یک سطر با یک ستون قرار می گیرد.مثلا کلید شماره 1 که دارای زوج مرتب (1،1) می شود. به محض فشار دادن. این کلید ارتباط کل آن سطر(سطر 1) با کل آن ستون(ستون 1) برقرار می شود. اگر دو کلید مختلف همزمان لمس بشوند، مثلا دو کلید(m1,n1) با (m2,n2) .
در نتیجه سطر اول و دوم به دو ستون اول و دم وصل می شوند. پس معمولا بهتر می باشد. که در هر لحظه فقط یک کلید فشار نمایید. در اینجا جمع سطر ها و ستون ها 7 می شود. این بدان معنی است که کی برد ما باید حداقل دارای 7 پایه خروجی باشد.
روش اول کی برد 3*4 KEYBOARD
به چند روش می شود. از این کی برد استفاده نمود. در روش اول می توان همه ستون ها را خروجی تعریف نمود و سطر ها را ورودی. به همه ورودی ها مقدار 1 می دهیم. بعد در برنامه ستون ها (خروجی ها) را یکی یکی به ترتیب صفر نمود . تمام سطر ها را می خوانیم. چون سطر ها مقاومت پول آپ دارند آن سطری که صفر می شود. را خواند و به همراه همان ستون که باعث صفر شدن می شود. در خروجی نمایش می دهد. البته می توان از یک آرایه دوبعدی برای بازسازی سمبولیک هر دکمه نیز سود جست. که یک بعد آن را به شماره سطر و بعد دیگر را به شماره ستون صفحه کلید نسبت می دهد.
روش دوم کی برد 3*4 KEYBOARD
این روش که میکرو برای پیدا کردن کلید منتخب. باید به طور مداوم سطر و ستون های کی برد 3×4 را پایش نماید. به آن اسکن پورت گفته می شود. گرچه این روش جزء سریعترین ها می باشند. ولی پردازنده مجبور است مدام پایه های صفحه کلید را چک نماید. واین موضوع باعث پایین آمدن سرعت پردازش میکرو می شود. روش دوم برای آزاد کردن پردازنده از این اسکن مداوم از وقفه استفاده می شود. به این صورت که مثلا تمام ستون ها را با یک دیود به هم وصل می شوند.به محض فشرده شدن یک کلید دیود روشن می شود. و وقفه خارجی سطح صفر اتفاق می افتد. میکرو وارد روال وقفه می شود. و تمام مراحل اسکن پورت که در بالا بیان شد را فقط در همان لحظه انجام می دهد. و دوباره به ادامه کار خود بر می گردد. یا به حالت کم توان می رود. (فعال و غیر فعال کردن وقفه خارجی نباید فراموش نمود). این مزیت را به بهای از دست دادن. یک پورت میکرو و سرعت پاسخ دهی کندتر به دست می آوریم.
خصوصیات:
جنس پلاستیک مرغوب و فیبر PCB
رنگ: قهوه ای
