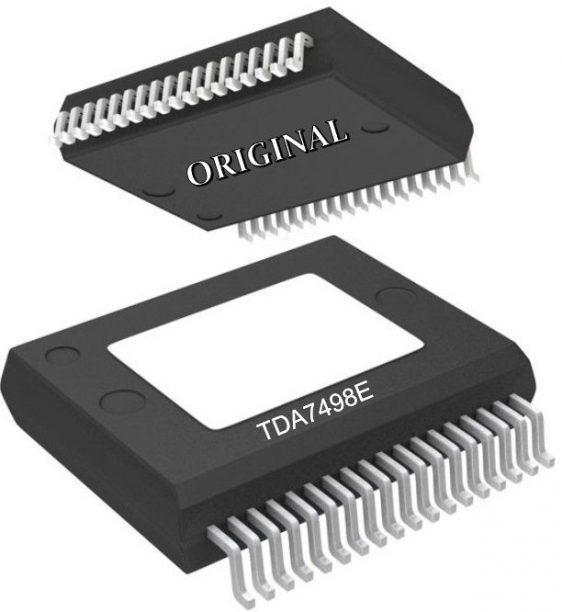

آی سی آمپلی فایر TDA7498E کلاس D

توضیحات

آی سی آمپلی فایر TDA7498E

آی سی آمپلی فایر TDA7498E  تراشه‌ی TDA7498E از جدیدترین تولیدات صوتی شرکت فرانسوی-ایتالیایی ST میباشد. این تراشه قادر به ایجاد توان بسیار زیادی برای راه اندازی باندهای سنگین و انواع ساب ووفر بر روی هر دو کانال خود میباشد. این تراشه با تکنولوژی class D کار می کند.

که در نتیجه کم مصرف می باشد. و گرمای کمی ایجاد میکند . امپدانس بلندگو برای این تراشه ۴ الی ۱۶ اهم و ولتاژ تغذیه ۱۲ الی ۳۲ ولت دی سی میباشد. و جریان مورد نیاز ۱۰ امپر پیک است. اما با جریان های کمتر هم به خوبی کار میکند. آی سی آمپلی فایر .

به علت استفاده از مدار لَچ این IC در برابر اتصال کوتاه، اضافه بار و اضافه ولتاژ محافظت شده می باشد. و هچنین کم شدن ولتاژ تا ۸ ولت واضافه دما به صورت قفل عمل میکند. و بعداز رفع ایراد و قطع شدن تغذیه تا زمان تخلیه کامل خازن تغذیه قفل و غیر فعال میماند. (حدود ۱ دقیقه) ، جریان بی باری مدار بین ۱۰۰ الی ۲۵۰ میلی امپر میباشد.

ضریب تقویت این مدار ۲۶ دسیبل تعیین شده که جوابگوی اکثر باند های میباشد. میتوانید با جابجایی مقاومت R9 و R10 به ضریب ۳۶ دسیبل دست پیدا کنید. آی سی آمپلی فایر TDA7498E

آی سی TDA7498E یک آی سی آمپلی فایر کلاس D می‌باشد. که هر کانال آن به تنهایی قادر به توان دهی 160 وات RMS بصورت بریج (پل) بر روی بار 4 اهمی می‌باشد. و در صورت تامین توان و منبع صوتی مناسب کیفیت صدای خروجی این آیسی بسیار شنیدنی خواهد بود.

و به طوری که تشخیص تمایز آن با یک آمپلی فایر کلاس AB بسیار سخت است. از جهتی به دلیل استفاده از فرکانس کلید زنی بسیار بالا ابعاد سلف و خازن مدار بسیار کاهش پیدا کرده.

مشخصات آی سی آمپلی فایر TDA7498E

• ولتاژ ورودی تغذیه : 12-36 Vdc
• جریان مورد نیاز : 1- 15 آمپر.
• جریان بی باری (بدون بار) : 120mA
• پاسخ گویی فرکانسی : 20-20.000 Hz
• فرکانس سوئیچینگ : Fsw 350 KHz
• بازده : >85%
• ولتاژ ورودی صوتی : +-2.5V
• تعداد کانال ورودی: 2 کانال ، چپ + راست.
• تعداد کانال خروجی : 2 کانال ( یک کانال چپ + یک کانال راست ) هر کانال بریج شده است
• امپدانس خروجی : 4-16 اهم.
• محافظ اضافه دما، اضافه بار.
• حفاضت در برابر اتصال کوتاه تمام خروجی ها با ریست اتوماتیک.
