آی سی بافر TC4049BP

۱۸۰,۰۰۰ تومان

ناموجود

کد محصول: 018-01-6

آی سی TC4049BPD توشیبا ژاپن 018-01-6

تعداد درایورها: 6 (شش درایور معکوس کننده)
ولتاژ تغذیه: 3 تا 15 ولت
تعداد پین: 16 پین (پکیج DIP)
دمای کاری: -55 درجه سلسیوس تا +125 درجه سلسیوس
مصرف جریان پایین
قابلیت کار با سیگنال‌های منطقی،دیجیتال

توضیحات

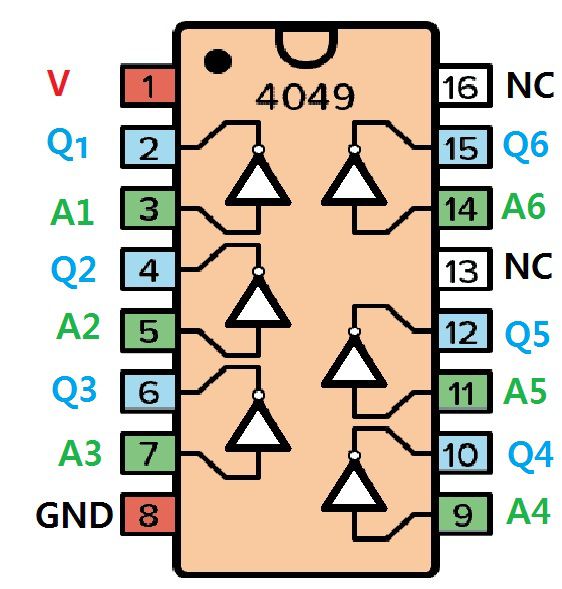

آی سی بافر TC4049BP

آی سی بافر TC4049BP یک آی سی است که شامل شامل8 عدد buffer NOT ((Hex Inverting Buffer))می باشد. از مشخصات این تراشه می توان گفت. که دارای تکنولوژی CMOS می باشد. بطوریکه تعداد گیت های آن 8 عدد می باشد.که هر گیت دارای یک پایه ورودی یک پایه خروجی می باشد.آی سی بافر TC4049B

معنی بافر ( Buffer)به فارسی مبانگیر می باشد. و عمداً کار این قطعه پایداری و تقویت سیگنالهای ضغیف دیجیتال می باشد. ورودی بافرها هرچه باشد خروجی آن فقط امواج دیجیتال می باشد. و در اصل دو نوع بافر موجود می باشد. یکی بافر یکطرفه و یگری فافر دو طرفه تولید می شود. بافر یکطرفه فقط سیگنال را در یک جهت هدایت می کند.آی سی بافر TC4049BP

ولی بافر دو طرفه در دو جهت سگنال را هدایت می کند. آی سی بافر TC4049B

آی سی TC4013BP

جزو فلیپ فلاپ های منطقی طبقه بندی می گردد. و این آی سی محصول برند Toshiba Semiconductor and Storage می باشد. و دارای عملکرد ریست می باشد. نوع این فلیپ فلاپ نوع D می باشد. نوع خروجی این فلیپ فلاپ از نوع تفاضلی می باشد. تعداد المان های موجود در این آی سی منطقی 2 المان می باشد.آی سی بافر TC4049B

تعداد بیت های موجود در هر المان آن نیز 1 بیت بوده و فرکانس کلاک آن نیز 20 مگاهرتز می باشد.آی سی بافر TC4049BP

و بیشترین تاخیر این فلیپ فلاپ در ولتاژ بیشینه آن، 90 نانوثانیه در ولتاژ 15 ولت و 50 پیکوفاراد می باشد. نوع تریگر این فلیپ فلاپ لبه مثبت با جریان خروجی کمینه و بیشینه 3.4 میلی آمپر و 3.4 میلی آمپر می باشد. ولتاژ تغذیه آن 3 ولت تا 18 ولت بوده دارای جریان مصرفی 120 میکروآمپر است. خازن ورودی این آی سی 5 پیکوفاراد می باشد.آی سی بافر

فن آوری CMOS :

سی‌ماس یا نیم‌رسانای اکسید-فلز مُکمِّل (Complementary Metal-Oxide Semiconductor, CMOS). به عبارت ساده تر یعنی زوج ترانزیستوری که از نوع اکسید فلز می باشد. CMOS نوعی فرایند ساخت ماسفت است. که از ماسفت‌های مکمل و قرینه نوع-N و نوع-P برای ساخت درگاه‌های منطقی استفاده می‌شود.آی سی بافر TC4049BP

و به زبان ساده، سی‌ماس از قرار گرفتن یک ترانزیستور(ماس‌فِتِ )نوعِ N در کنار یک ترانزیستور(ماس‌فِت) نوع P تشکیل می‌شود. به طوری که گیت‌های (G) آنها به هم وصل می شود. و سورس(S ) یک ماس‌فِت به دِرِین(D) دیگری وصل می‌شود. البته این کار در عمل به‌صورت یک‌پارچه صورت می‌گیرد. از ویژگی‌های سی‌ماس، مصرف توان بسیار کم است.آی سی بافر TC4049BP

از فناوری CMOS برای ساخت مدارهای مجتمع (IC)، منجمله ریزپردازنده‌ها، ریزکنترل‌گرها، چیپ‌های حافظه و دیگر مدارهای دیجیتال استفاده می‌شود.^[۴] همچنین از فناوری CMOS در ساخت مدارهای آنالوگ منجمله سنسورهای تصویر (سنسور پیکسل-فعال)، مبدل‌های دیتا، مدارهای فرکانس-رادیویی و مدارهای فوق مجتمع تِرَنسیوِرها استفاده می‌شود.آی سی بافر TC4049BP
