آی سی دیکودر PT2272-L4

توضیحات

آی سی دیکودر PT2272-L4

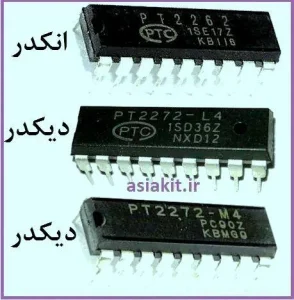

آی سی دیکودر PT2272-L4 , این آی سی و PT2272-L4 IC  از شرکت PTC می باشند.  که وظیفه رمزگشایی اطلاعاتی را دارا می باشد. که توسط آی سی PT2262 ارسال می گردند. آی سی PT2272 در پکیج DIP-18 تولید می شود. و محدوده ولتاژ کاری آی سی PT2272 بین 3 – 15 ولت می باشد.

این ای سی از تکنولوژی CMOS می باشد. و محدوده ولتاژ کاری ان ها از ۳ تا ۱۵ ولت می باشد. هر دو ای سی ۱۸ پایه هستند و می توانند تا حداکثر ۱۲ پایه و حداقل ۶ پایه برای ادرس دارا می باشد.

نوع آدرس دهی:

و پایه های ادرس می توانند در سه حالت ۱:زمین ۲:مثبت ۳: NC قرار می گیرند. برای اینکه فرستنده و گیرنده کار بکنند باید ادرس فرستنده و گیرنده یکی می باشد. در ای سی PT2272-L4(لچ) خروجی ها ۴ کاناله می باشد. و در این نوع  دیتای خروجی تا برقراری ارتباط بعدی دیتا در پایه های مربوط باقی می ماند. و اما در آی سی PT2272-M4 خروجی ها ۴ بیتی می باشد. و تفاوت آن با نوع L4 در این می باشد. که درنوع M4 دیتای خروجی تا زمانی که بین این دوتا ارتباط برقرار فعال باشد. و برقرار می ماند.

فرستنده ریموت 4کانال 315MHz قهوه ای با آی سي کدينگ(اینکدر) SCT2260 معادل PT2262 که قابلیت کار با گیرند های 315 کد فیکس را دارا می باشد.

گیرنده این ریموت باید مانند فرستنده دارای فرکانس کاری315 مگاهرتز و آی سی دیکدر PT2272 باشد.برای کد کردن این ریموت باید درب آن باز شده و پایه های مربوط IC کدینگ برای رمز دلخواه لحیم کرد.

ریموت کنترل فیکس کد ( Fixed Code )

ریموت کنترل های کدفیکس یا فیکس کد معمولا از آی سی PT2262 به عنوان انکودر در مدار فرستنده استفاده می کنند. در این نوع از ریموت کنترل ها در مدار فرستنده،یک کد ۸ بیتی به صورت سخت افزاری تنظیم می گردد .

این کد به عنوان آدرس محرمانه فرستنده می باشد. برای هماهنگی فرستنده وگیرنده باید کد ۸ بیتی هر دو یکی باشد،این کار معمولا به صورت لحیم کردن ۸ پایه فرستنده به GND یا VCC انجام می شود .
