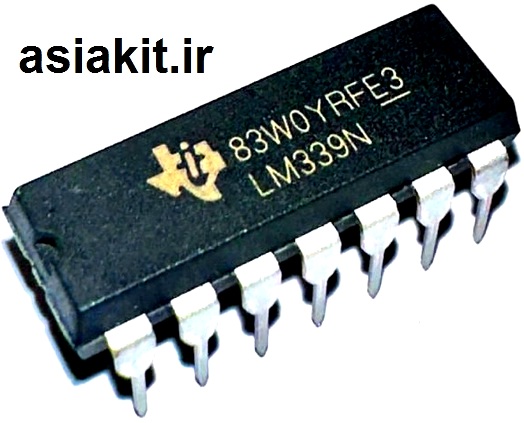

آی سی LM339 پکیج DIP

آی سی LM339 پکیج DIP این آی سی از 4 تقویت کننده عملیاتی (اپ امپ) استفاده می شود. که برای کاربردهای عمومی بسیار مناسب می باشند. و رنج بالای ولتاژ ورودی در حالت مد مشترک و عدم قفل شدگی (latch-up) باعث می شود. که این ای سی اپ امپ برای کاربردهای دنبال کننده ولتاژ (voltage-follower) بسیار ایده آل می باشدباشد.

از ویژگی های دیگر این ای سی می توان به داشتن محافظ اتصال کوتاه. جبران ساز فرکانس داخلی, تداخل کم نویز میان اپ امپ ها, ترانزیستورهای ورودی با نویز کم اشاره نمود.

کاربردهای آی سی  LM339:

در این حالت بهره ولتاژ برابر یک است. مقاومت ورودی این مدار با توجه به صفر بودن جریان ورودی سر مثبت، برابر بی نهایت است. و ملاحظه می‌شود که تقویت کننده فوق همه شرایط یک بافر را داراست (بهره ولتاژ یک، مقاومت ورودی بی نهایت و مقاومت خروجی صفر). و به همین دلیل در بسیاری از کاربردها به عنوان یک مدار بافر تقریباً ایده‌آل مورد استفاده قرار می‌گیرد. و این مدار را ولتاژ فالوئر نیز می‌نامند، زیرا ولتاژ خروجی آن همواره ولتاژ ورودی را دنبال می کند.

ساخت جمع کننده به کمک تراشه آپ امپ LM339

هریک از تقویت کننده‌های با بهره منفی یا مثبت را با اضافه کردن چند مقاومت در ورودی مطابق شکل می‌توان به مدار جمع کننده تبدیل کرد .

تقویت کننده تفاضلی

منظور از تقویت کننده تفاضلی، تقویت کننده‌ای است که در خروجی آن تفاضل دو سیگنال ورودی با بهره معینی ظاهر می‌شود. و در تقویت کننده‌های تفاضلی، معمولاً مقدار متوسط سیگنال‌های ورودی نیز تقویت شده و به صورت یک مولفه نا خواسته در خروجی ظاهر می‌شود. و در یک تقویت کننده تفاضلی ایده‌آل این مولفه در خروجی صفر است

 مدار انتگرال گیر

شکل موج مربعی را به شکل موج دندانه اره‌ای تبدیل می‌کند و در اسیلوسکوپ کاربرد دارد.

مدار مشتق گیر

تقویت کننده لگاریتمی تقویت کننده آنتی لگاریتمی(نمایی)

مبدل امپدانس منفی

منظور از مبدل امپدانس منفی، مداری است که بتواند با استفاده از مقاومت‌های معمولی در دو سر ورودی خود یک مقاومت منفی ایجاد کند.

یکسو ساز دقیق

با استفاده از تقویت کننده عملیاتی و دیود می‌توان یک، یکسو ساز تقریباً ایده‌آل ساخت.

فیلترکردن

فیلترهای فعال هم مزایای خود را دارند. و اصلی ترین مزیت این فیلترها آن است. که امپدانس ورودی زیاد و امپدانس خروجی پایین دارند. و بنابراین فیلترهای اکتیو زمانی که منبع سیگنال امپدانس خروجی زیاد دارد. و یا زمانی که خروجی فیلتر باید بار با امپدانس کم را درایو کند بسیار مناسب است. ساخت کامپیوتر آنالوگ

کامپیوتر آنالوگ به عنوان یک وسیله دقیق قادر است. و رفتار یک سیستم فیزیکی را که به صورت یک مجموعه معادلات دیفرانسیل و انتگرال قابل توصیف باشد. و پیش بینی و شبیه سازی نماید. برنامه نویسی چنین کامپیوتری عبارت است. از به کارگیری تعدادی تقویت کننده عملیاتی برای انجام عملیاتی که در معادلات توصیف کننده سیستم مورد استفاده قرار گرفته‌اند.
