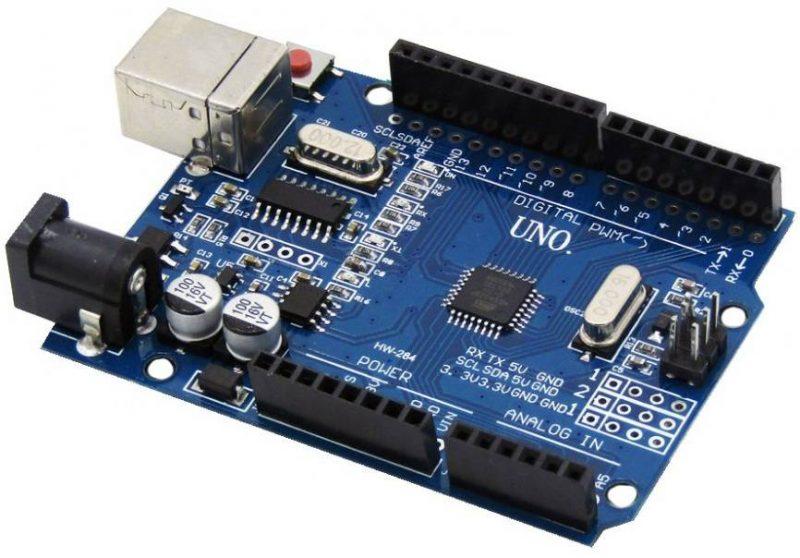

برد آردوینو ATmega328 Uno
برد آردوینو Uno یک میکروکنترلر بر پایه ATmega328 می باشد . ماژول آردوینو 14 پین ورودی و خروجی دیجیتال دارد.که 6 تای آن می تواند به عنوان خروجی PWM استفاده گردد. 6 ورودی آنالوگ، یک تشدیدگر سرامیکی 16مگاهرتز (Ceramic Resonator). دارای یک پورت USB، یک پاورجک (ورودی منبع تغذیه)، یک ICSP header و یک دکمه ریست دارد. برد Uno شامل کلیه امکانات مورد نیاز جهت بکارگیری میکروکنترلر موجود بر روی برد می باشد. برای شروع تنها با یک کابل USB، به سـادگی برد را به کامپیوترتان متصـل کنید و یـا آن را با یـک آداپـتور AC-To-DC و یا باتری راه اندازی نمایید.
این برد بسیار شبیه آردوینو UNO R3 معمولی می باشد. با این تفاوت که میکروکنترلر استفاده شده بر روی آن از آی سی atmega328p-au بهره برده است. که در قالب TQFP عرضه می گردد. همچنین برای کاهش قیمت این ماژول. آی سی Atmega16u با آی سی CH340G تعویض شده است. که برای استفاده از برد می بایست درآیور آن به صورت جداگانه نصب گردد. در کل، این برد به جز تفاوت های ظاهری در طراحی. تفاوت مهمی با بردهای معمولی UNO ندارد. و از کلیه نرم افزارها، کدها، شیلدها و ماژول های آن پشتیبانی می کند.
یکی از تفاوتهای ماژول در این است که بر خلاف بردهای دیگر از FTDI USB-to-serial در اتصال USB آن استفاده نشده است. و در ازای آن میکرو کنترلر Atmega16U2 به عنوان مبدل USB-to-serial عمل میکند. محدوده ولتاژ کاری این برد 6 تا 20 ولت است که البته با کمتر از 6 ولت هم کار میکند ولی ناپایدار است . در صورتیکه بیشتر از 12 ولت باشد امکان گرم شدن بیش از حد و آسیب دیدن مدار باشد . به هر حال بازه پیشنهادی ما 7 تا 12 ولت است . در مورد حافظه آردوینو UNO با توجه به میکرو کنترلر ATmega328 که دارای 32 کیلو بایت است. میتوانید از 2 کیلوبایت SRAM و 1 کیلو بایت EEPROM نیز استفاده کنید . در کل شما تنها از 0.5 کیلو بایت آن نمیتوانید استفاده کنید چرا که برای بارگذاری بوت آن استفاده میشود.
LED های ارسال برروی برد دیتا Tx و دریافت دیتاRx وجود دارد که هنگام تبادل دیتا بصورت فلش روشن و خاموش میشوند. در مورد درآیور ها شما نیاز به درآیور خاصی ندارید و کافیست تنها از درآیور استاندارد ’16U2 firmwareاستفاده کنید . البته در صورتیکه سیستم عامل شما ویندوز است فایل a.inf را نیز نیاز دارید .
کاربردهای آردوینو UNO SMD – CH340G:
-
ساخت انواع پروژه های پردازشی با فرکانس پایین
-
راه اندازی انواع سنسورها و ماژول ها
-
کار برد در دستگاه های CNC
-
ساخت اینترنت اشیأ
مشخصات فنی آردوینو UNO SMD- CH340G:
-
دارای تراشه CH340
-
ورودی/خروجی دیجیتال : پایه های 0-13
-
پایه های ورودی/خروجی آنالوگ : پایه های A5-A0
-
پشتیبانی از عملکرد دانلود ISP
-
ولتاژ ورودی: زمانی که با استفاده از USB به کامپیوتر متصل می شود، بدون نیاز منبع تغذیه خارجی کار میکند.
-
منبع تغذیه خارجی : 5-9 ولت DC
-
دارای دو ولتاژ خروجی 3.3 و 5 ولت DC
-
استفاده از میکروکنترلر Atmel Atmega328
-
اندازه برد :7.2×5.3×1.5 سانتی متر
-
این نسخه با کامپیوترهای مک سازگاری ندارد.
