برد بورد سایز کوچک 170 سوراخ مدل SYB-170

توضیحات

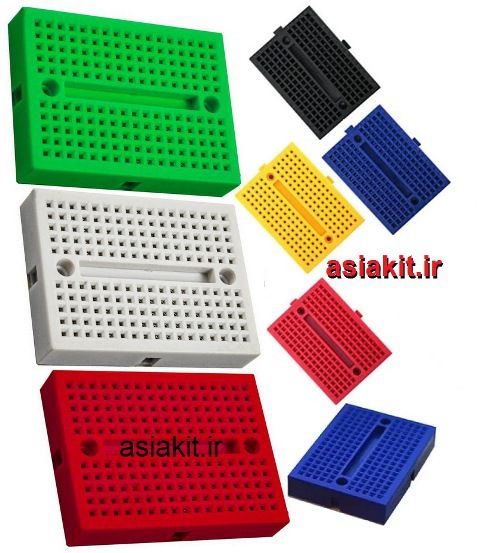

برد بورد سایز کوچک 170 سوراخ مدل SYB-170

برد بورد سایز کوچک 170 سوراخ مدل SYB-170 بعد از طراحی یک مدار الکترونیکی موفق.اولین قدم در پیاده سازی کردن. آن مدار الکترونیکی، یعنی سیم کشی المان ها و اتصال قطعات به یکدیگر می باشد. که فردا طراح انتظار دارد. که هر چه سریعتر و آسان تر جواب طرح خود را ببیند.یا بهتر بگوییم،اولین مرحله در ساخت مدارهای الکترونیکی تا سطح نمونه اولیه یا همان پرتوتایپ استفاده از برد برود می باشد. برد بورد سایز کوچک ابزاری می باشند. که می توانند برای مدارات ساده چیدمان قطعات را در فضایی کوچک را برای ما فراهم می سازد. و هم با اتصالات داخلی که دارند. و می توانیم خود مان را در اکثر مواقع از استفاده از سیم کشی، بی نیاز کننم. و برد برودها سایز بزرگ دارای اتصالات افقی برای ارتباط سوراخ های موجود در یک سطر پنج تایی و همچنین ارتباطات عمودی برای اتصال سوراخ های ردیف های بالا و پایین می باشند. که برای استفاده به عنوان ریل تغذیه هستند. این برد ها در ابعاد مختلفی تولید میشوند. و شبیه به سوکت و ترمینال عمل می کنند.

ویژگی های برد بورد سایز کوچک

• مدل : SYB-170
• تعداد سرواخ: 170
• سایز : 47x35mm
• رنگ: رندم
• قطر سیم مور استفاده تا یک میل(سیم مسی تلفن)
• دارای چسب دوطرفه می باشد

طرز استفاده از برد بورد :

بردبرود بزرگ و استاندارد دارای دو ردیف سوراخ 50×5 بصورت ماتریسی می باشد. و بطوریک هر پنج سوکت(سوراخ) از داخل به هم وصل هستند. یک شکاف مابین این دو ردیف ماتریس قرار می گیرد. برای اینکه پایه قطعات المانها مثل مثل آی سی در دو طرف شکاف طبق عکس فرو برده شود. دو طرف این ماتریس دو ردیف سوراخ موجود می باشد. که این دو ردیف سوکت برای مسیر منبع ولتاژ ورودی می باشد. و در ضمن پهلوهای همه بردبورد های دارای زایده و فرو رفتگی هایی برای اتصال چند بردبورد با هم می باشند. در برد بورد سایز کوچک فقط دو ردیف ماتریس سوکت 17×5 دارا می باشد. که در صورت نیاز می تواند چند عدد از این برد بورد سایز کوچک را به هم وصل نمود.
