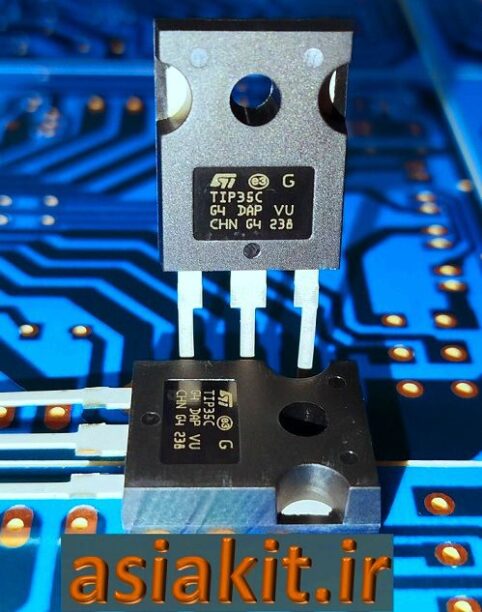

ترانزیستور قدرت TIP35C نوعNPN

توضیحات

ترانزیستور قدرت TIP35C نوعNPN

ترانزیستور قدرت TIP35C نوعNPN پکیج TO-247 یک ترانزیستور از خانواده بایپلار( BJT )قدرت می باشد. که نوع و قطبیت آن NPN می باشد. دیگر اینکه دارای جریان ماکزیمم کلکتور 25- آمپر می با شد. و بهره آن حدود 10 الی 50 می باشد. همچنین پکیج این ترانزیستورقدرت از نوع TO247 با قابلیت نصب هیت سینک می باشد. حداکثر ولتاژ کلکتور امیتر، و حداکثر ولتاژ کلکتور بیس 100 ولت می باشد. همچنین حداکثر ولتاژ بیس- امیتر 5 ولت می باشد. و ولتاژ کلکتور امیتر 1.8 ولت می باشد. و در نهایتا حداکثر توان این ترازیستورقدرت در دمای 25 درجه 125 وات می باشد. محدوده ی دمای کاری این ترانزیستور 65- تا 150 درجه می باشد. از این ترانزیستور قدرت TIP35C، غالبا در تقویت کننده های صوتی خطی و ساخت منبع تغذیه وات بالا استفاده می شود.

کاربرد ترانزیستور قدرت TIP35C:

• مدارهای تقویت قدرت (Power Amplifiers): ترانزیستور قدرت TIP35C نوعNPN به دلیل توان بالا و جریان بزرگ که می‌تواند تحمل کند. در مدارهای تقویت قدرت سیگنال‌ها مورد استفاده قرار می‌گیرد. به طور معمول در مدارهای تقویت صوتی و تقویت سیگنال‌های الکترونیکی استفاده می‌شود.
• منابع تغذیه قدرت (Power Supplies): با توان 125 وات، ترانزیستور قدرت TIP35C نوعNPN می‌تواند. در منابع تغذیه قدرت استفاده شود. این ترانزیستور به عنوان قسمتی از مدارات سوئیچینگ استفاده می‌شود.
• مبدل‌های DC به DC (DC-DC Converters): ترانزیستور TIP35 در مبدل‌های DC به DC استفاده می‌شود. این مبدل‌ها وظیفه تبدیل ولتاژ DC از یک سطح به سطوح دیگر را دارند.
• درایورهای موتور (Motor Drivers): ترانزیستور قدرت TIP35C نوعNPN به عنوان قسمتی از درایورهای موتور استفاده می‌شود. این درایورها مسئول کنترل و مدیریت جریان و ولتاژ مورد نیاز برای عملکرد موتورها هستند.

مشخصات فنی ترانزیستور قدرت TIP35C پکیج TO-247
