ترانزیستور MD1802FX TO-3PF

توضیحات

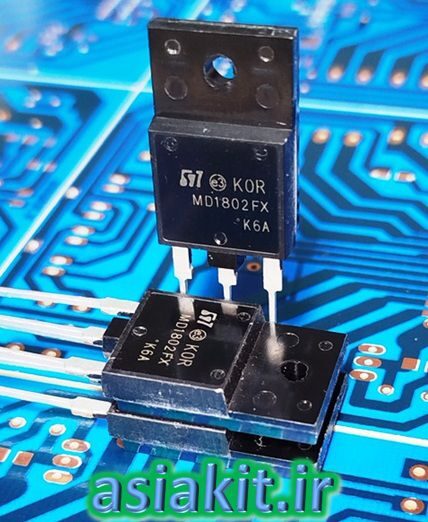

ترانزیستور MD1802FX TO-3PF

ترانزیستور MD1802FX TO-3PF نوع NPN یک ترانزیستور از خانواده بایپلار( BJT )قدرت می باشد. که نوع و قطبیت آن NPN می باشد. که دارای جریان ماکزیمم کلکتور 24 آمپر می با شد. و بهره آن حدود 10 الی 50 می باشد. همچنین پکیج این ترانزیستورقدرت از نوع TO247 می باشد. و دارای قابلیت نصب هیت سینک می باشد.

حداکثر ولتاژ:

حداکثر ولتاژ کلکتور امیتر، و حداکثر ولتاژ کلکتور بیس 1500 ولت می باشد. و همچنین حداکثر ولتاژ بیس- امیتر 9 ولت می باشد. و ولتاژ کلکتور امیتر 700 ولت می باشد. و در نهایتا حداکثر توان این ترازیستورقدرت در دمای 25 درجه 130 وات می باشد. دیگرمحدوده ی دمای کاری این ترانزیستور 65- تا 150 درجه می باشد.

کاربرد ترانزیستور ST1802FX TO-3PF:

• مدارهای تقویت ولتاژ (Votge Amplifiers): ترانزیستور ST1802FX TO-3PF به دلیل توان بالا که دراد. و جریان بزرگ که می‌تواند تحمل کند. و در مدارهای تقویت قدرت سیگنال‌ها مورد استفاده قرار می‌گیرد. بطور معمول در مدارهای تقویت صوتی و تقویت سیگنال‌های الکترونیکی مصرف
• منابع تغذیه قدرت (Power Supplies): با توان 130 وات، ترانزیستور ST1802FX نوع NPN می‌تواند. در منابع تغذیه قدرت استفاده شود. و این ترانزیستور به عنوان قسمتی از مدارات سوئیچینگ استفاده می‌شود.
• مبدل‌های DC به DC (DC-DC Converters): ترانزیستور ST1802FX در مبدل‌های DC به DC استفاده می‌شود. که مبدل‌ها وظیفه تبدیل ولتاژ DC از یک سطح به سطوح دیگر را دارند.
• درایورهای موتور (Motor Drivers): ترانزیستور ST1802FX نوعNPN به عنوان قسمتی از درایورهای موتور استفاده می‌شود. این درایورها مسئول کنترل و مدیریت جریان و ولتاژ مورد نیاز برای عملکرد موتورها هستند.

مشخصات فنی ترانزیستور ST1802FX TO-3PF
