ترانزیستور MMBT2222A نوع NPN پکیج SOT-23

توضیحات

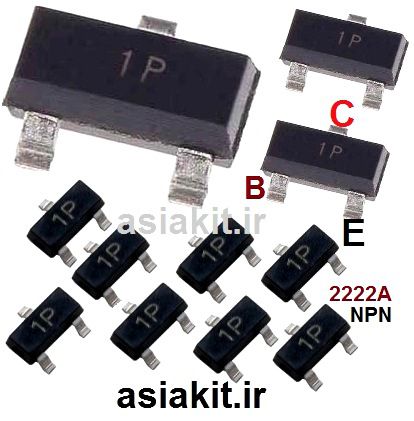

ترانزیستور MMBT2222A نوع NPN پکیج SOT-23

ترانزیستور MMBT2222A نوع NPN پکیج SOT-23 یک ترانزیستور سیلیکونی از نوع NPN با ساختار اپی‌تاکسیال پلنار می باشد. که ازنوع SMD  در پکیج SOT-23 عرضه می‌شود. این ترانزیستور برای کاربردهای عمومی تقویت‌کننده و سوئیچینگ در ولتاژها و جریان‌های متوسط مصرف می شود.

و به دلیل توان متوسط، بهره جریان مناسب و پایداری حرارتی، در مدارهای زیادی استفاده می شود. از جمله  مدارات صوتی، تقویت‌کننده‌های توان و درایورهای بارهای متوسط، مانند موتورها و رله‌ها کاربرد فراوانی دارد. و مکمل نوع PNP یا تیپ مثبت آن، یعنی MMBT2907A، محسوب می‌شود.

بطور خلاصه ترانزیستور MMBT2222A نوع NPN: توان اتلاف کلکتور این ترانزیستور 0.35 وات و بهره جریان مستقیم (hfe) آن در محدوده 100 تا 300 قرار دارد. و فرکانس گذار این ترانزیستور تا حدود 300 مگاهرتز می رسد. و نویز آن کمتر از 4 دسی بل می باشد. و محدوده دمای عملکرد و ذخیره سازی بین 55- تا 150 درجه سانتیگراد است و آن را برای کاربردهای صنعتی با دمای متغیر مناسب می کند.

مشخصات فنی

• نوع ترانزیستور: NPN
• پکیج:نوع SOT-23  SMD
• ماکزیمم ولتاژ کلکتور-امیتر (V_CEO): 40 ولت
• حداکثر ولتاژ کلکتور-باز (V_CBO): 75 ولت
• ماکسیمم ولتاژ امیتر-باز (V_EBO): 6 ولت
• حداکثر جریان کلکتور (I_C): 600 میلی‌آمپر
• توان تلفاتی (P_D): 350 میلی‌وات
• بهره جریان DC (h_FE): 100 تا 300
• فرکانس گذار (f_T): 250 مگاهرتز
• دمای کاری: -55 تا +150 درجه سانتی‌گراد

  کاربرد ترانزیستور MMBT2222A نوع NPN:

1. تقویت کننده فرکانس پایین در مدارهای صوتی
2. سوییچینگ و کنترل جریان در مدارهای دیجیتال
3. راه انداز موتورهای کوچک و میکرو سرو موتور
4. استفاده در مدارات ریموت کنترل و بلوتوثی
5. کاربرد در مدارهای سنسور و آشکارسازهای الکترونیکی
6. استفاده در مدارهای نوسان ساز و تولید فرکانس بالا
