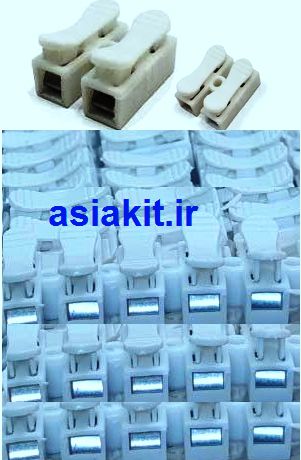

ترمینال فشاری دو پین بدون پیچ

۱۵,۵۰۰ تومان

موجود در انبار

کد محصول: 06-08-1

ترمینال فشاری دو پین بدون پیچ

ساخت: چین
ولتاژ: 220 ولت 6 آمپر
اطول نوار بر حسب میلی متر: 5mm-6mm
فاصله دو پایه بر حسب میلی متر: 5mm
کنتاکت: صفحه از جنس فلز
رنگ:سفید

توضیحات

ترمینال فشاری دو پین بدون پیچ

ترمینال فشاری دو پین بدون پیچ. نوعی کانکتور بدون پیچ می باشد. که برای اتصال محکم سیم به برد مدار استفاده می شود. در ترمینال اتصال سریع سیم از نوع اهرمی (Push / Lever Type) است که برای ایجاد اتصال مطمئن و ایمن بین دو سیم به‌صورت بدون پیچ طراحی می شود. در این نوع ترمینال، با فشار دادن اهرم‌ها، سیم به‌راحتی داخل ورودی قرار می گیرد.

و پس از رها کردن. اهرم، هادی سیم به‌صورت محکم داخل مکانیزم فنری قفل می‌شود. این ساختار علاوه بر افزایش استحکام اتصال، از شل شدن سیم در اثر لرزش یا حرارت جلوگیری می‌کند.

ترمینال های روبردی برای اعمال ورودی و یا دریافت خروجی (مانند سیگنال ولتاژ ، دیتا و…) از مدارات الکترونیکی کاربرد دارند. این مدل کانکتور ها بر اساس فاصله پایه ، ظاهر ، ابعاد و قطر سیم هایی که به درون ترمینال میرود تقسیم بندی می شوند. غالب این ترمینال ها دارای فاصله پایه 5 میلیمتر هستند و با اعداد 3 رقمی 300 و 301نام گذاری می شوند. اول این اعداد 3 رقمی که بیان کننده مدل ترمینال پیچی روبردی هستند معمولا دو حرف انگلیسی وجود دارد. که خلاصه نام کارخانه تولید کننده ترمینال مشخص می نماید. بعنوان مثال kf (خلاصه نام شرکت kaifeng و یا kefa) و mx (شرکت maxt) هستند. در برخی از این ترمینال ها فاصله پایه مبنای نام گذاری می باشد. غالبا ترمینال های رو بردی آسانسوری که با نام ترمینال نردبانی نیز شناخته می شوند، سبز یا آبی می باشند. ولی برخی دیگر ترمینال ها مشکی یا نارنجی می باشند .

قابلیت افزایش پین ترمینال فشاری دو پین

در یک طرف کانکتور فشاری ، برجستگی و در طرف دیگر تورفتگی وجود دارد؛ از آنجا که این تیپ ترمینال های فشاری فقط به صورت دو پین و چند پین تولید می شود؛ اگر ترمینال با تعداد پین غیر از 10 پین خواستیم باید تعداد مناسب از آنها را کنار هم سوار کنیم. از این جهت به اینها ترمینال روبردی آسانسوری یا نردبانیمی گویند.
