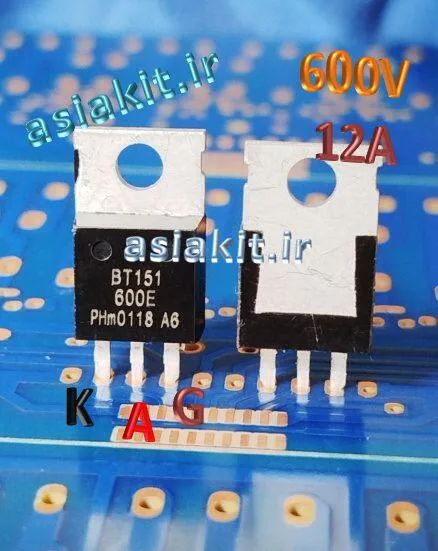

تریستور BT151 پکیج PHILIPS TO-220

توضیحات

تریستور BT151 پکیج PHILIPS TO-220 PH

تریستور BT151 پکیج TO-220 تریستور (Thyristor) یک قطعه نیمه‌ هادی چهار لایه می باشد. که در مدارهای الکترونیک قدرت و الکترونیک صنعتی از آن استفاده می‌شود.

و گاهی تریستور را «یکسوساز قابل کنترل با سیلیکون» (Silicon Controlled Rectifier) یا SCR نیز می‌نامند. و اگر پایه ی گیت را با یک مقا ومت یک لحظه به پایه ی آند وصل کنیم. و تریستور مثل کلید بسته عمل میکند (روشن می شود). تریستور BT151 پکیج TO-220

و بعد از جدا کردن پایه ی گیت از مقا ومتی که طرف دیگر آن به آند خورده تریستور همچنان روشن خواهد ماند. در حقیقت، با اعمال سیگنال به گیت یک دیود یکسو دارا می باشیم. تریستور BT151 پکیج TO-220

و این متناظر با کلمه یکسوساز در SCR می باشد. نماد مداری تریستور یک دیود قابل کنترل می باشد. شکل زیر، نماد تریستور را نشان می‌دهد.تریستور BT151

شکل شماتیک تریستور

برخلاف دیود پیوندی که یک قطعه نیمه‌رسانای دو لایه (P-N) می باشد. یا ترانزیستور دوقطبی متداول که سه لایه دارد (P-N-P یا N-P-N). تریستور یک قطعه نیمه‌هادی چهار لایه (P-N-P-N) است. که سه پیوند PN دارد.

مشابه یک دیود. تریستور قطعه‌ای تک‌جهته می باشد. و بطوری که جریان را فقط در یک جهت هدایت می‌کند. اما برخلاف دیود، تریستور بسته به چگونگی سیگنال اعمالی به گیتش می‌تواند. تریستور BT151

و به عنوان یک کلید مدار باز یا یک دیود یکسوکننده عمل کند. به عبارت دیگر، تریستورها فقط می‌توانند در حالت کلیدزنی عمل کنند. و برای تقویت‌کنندگی به کار نمی‌روند.تریستور BT151

یکسو سازی:

یکسوساز قابل کنترل با سیلیکون یا SCR، در کنار تریاک (Triac)، دیاک (Diac) و ترانزیستور تک‌پیوندی (UJT)، یکی از چندین قطعه نیمه‌رسانای قدرت می باشد. که می‌تواند مانند کلید‌های AC حالت جامد بسیار سریع، برای کنترل ولتاژها و جریان‌های AC بزرگ، عمل نماید.تریستور BT151 TO-220

تریستور، یک قطعه سه سر یا سه پایه با پایه‌های «آند» (Anode)، کاتد (Cathode) و «گیت» (Gate) می باشد. که از سه پیوند PN تشکیل می شود. و می‌تواند با سرعت بسیار بالا روشن و خاموش شود. تریستور BT151 پکیج

و یا می‌تواند مقدار مشخصی توان را برای متغیرهای زمانی در نیم تناوب‌ها به بار تحویل بدهد.تریستور BT151 TO-220

بهترین راه برای توصیف عملکرد تریستور این است. که فرض کنیم مشابه شکل بالا، از دو ترانزیستور تشکیل می شود. که مانند یک جفت کلید احیاگر، پشت به پشت به هم متصل هستند.تریستور BT151

مشخصات تریستور BT151 پکیج TO-220 :

• نوع قطعه: Thyristor (SCR)
• ولتاژ مستقیم پیوسته (U(DRM)): 600V
• ولتاژ تحریک گیت (U(GT)): 1.5V
• جریان تحریک گیت (I(GT)): 15mA
• متوسط جریان در حالت هدایت (I(T)(AV)): 7.5A
• جریان مؤثر در حالت هدایت (I(T)(RMS)): 12A
• افت ولتاژ مستقیم (U(F)): 1.75V
• جریان نشتی (I(D)): 500µA
• جریان نگهدارنده (I(H)): 20mA
• جریان ضربه‌ای غیرتکراری 50Hz (I(TSM)): 120A
• جریان ضربه‌ای غیرتکراری 60Hz (I(TSM)): 132A
• نوع پکیج: TO-220
• حداقل دمای کاری: -40°C
• حداکثر دمای کاری: +125°C

تریستور BT151 پکیج PHILIPS TO-220: دیتا شیت
