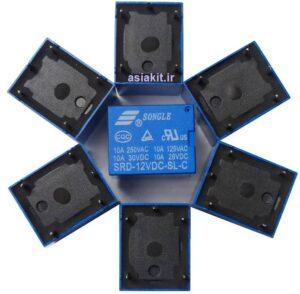

رله شیشه ای 24ولت 10 آمپر 1 کنتاکت 5 پین

توضیحات

رله شیشه ای 24ولت

رله شیشه ای 24ولت 10 آمپر 1 کنتاکت 5 پین. رله در تعریف قدیمی، نوعی کلید الکتریکی – مکانیکی سریع است که با عبور جریان از یک سیم‌پیچ بنام بوبین ، میدان مغناطیسی ایجاد می‌گردد و باعث تحریک تیغه‌های مکانیکی می‌شود. SSR یا رله‌های حالت‌جامد فاقد بخش مکانیکی بوده و اجزای متحرکی ندارند.

رله‌ها این امکان را فراهم می‌سازند که توسط یک سیگنال کنترلی ضعیف (جریان الکتریکی بسیار کم) بتوان تجهیزاتی با جریان بالا را راه‌اندازی و کنترل نمود.کنتاکتورها ازلحاظ ساختمان فیزیکی و عملکردی کاملاً مشابه رله عمل می‌کنند.تفاوت عمده رله و کنتاکتور در این است که رله در مدار فرمان استفاده می‌شود. و کنتاکتور در مدار قدرت یا به‌عبارت‌دیگر رله‌ها برای حفاظت و تقویت جریان خروجی تجهیزات کنترلی مانند PLC و … استفاده می‌شود. ولی  کنتاکتور برای تقویت سیگنال خروجی رله در کنترل تجهیزات قدرت اعم از الکتروموتورها، بانک‌های خازنی، مدارات روشنایی، گرم‌کن‌های الکتریکی و … استفاده می‌شود. ازاین‌رو می‌توان رله را یک مدار واسط نیز نامید.

اجزای تشکیل‌دهنده رله‌:

این قطعه الکترومکانیکی از ۴ جر اصلی به شرح زیر تشکیل‌شده است:

1.  بوبین (سیم‌پیچ ) ورودی: بوبین، سیم‌پیچ یا کویل ورودی. برای عملکرد بوبین نیاز به اتصال دوسر تغذیه ( + و -) به دوسر آن می‌باشد.

2.  تیغه مشترک – COM : به این پایه سیگنال مشترک ( فاز در سیستم تکفاز و سر + تغذیه در سیستم DC) متصل می‌شود.

3.  تیغه باز (NO-Normal Open) :این تیغه در حالت عادی باز است و با تحریک بوبین(ولتاژ دار شدن بوبین) بسته می‌شود.درصورتی‌که بخواهیم با تحریک ورودی، خروجی عمل نماید( اتصال تیغه COM به NO)، مصرف‌کننده را به این تیغه وصل می‌کنیم.

4.  تیغه بسته (NC-Normal Close) : این تیغه در حالت عادی بسته ( متصل به COM ) می‌باشد و درصورتی‌که بخواهیم با تحریک ورودی، خروجی قطع شود، مصرف‌کننده را به این تیغه وصل می‌کنیم.لازم به ذکر است که برخی از مدل‌های رله فاقد تیغه NC هستند و تنها COM و NO دارند.

مشخصات فنی رله شیشه ای 24VDC 10A 5Pin :

• نوع کالا : رله شیشه ای

• حداکثر ولتاژ : 24 ولت

• اومرون جریان : 10 آمپر

• اومرون جریان : 7 آمپر

• تعداد کنتاکت : 1

• تعداد پین : 5 عدد
