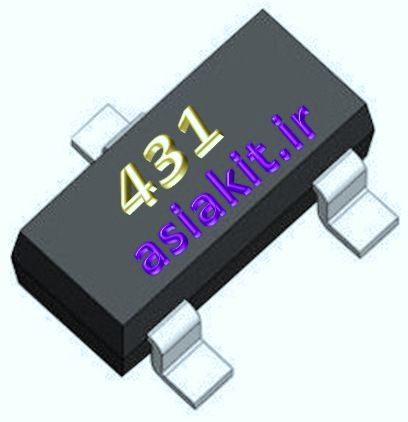

رگولاتور ولتاژ TL431 SMD

۸,۵۰۰ تومان

موجود در انبار

کد محصول: 03-13-9

رگولاتور متغیر TL431 پکیج SOT-23

ORIGINAL

نوع رگولاتور: شنت قابل تنظیم
ولتاژ مرجع داخلی: 2.5V
و تلرانس ولتاژ مرجع: ±2%
بازه تنظیم ولتاژ خروجی: 2.5V تا 36V
حداکثر ولتاژ کاتد به آند: 37V

توضیحات

رگولاتور ولتاژ TL431 SMD

رگولاتور ولتاژ TL431 SMD که برای حفظ سطح ولتاژ ثابت در مدار، بدون توجه به نوسانات ولتاژ ورودی یا جریان بار عمل می کند. IC گولاتورها تمام شرایط لازم را در یک تراشه یکجا دارا می باشند.

TL431 یک رگولاتور موازی قابل تنظیم با دقت بالا می باشد. که امکان تنظیم ولتاژ خروجی در بازه 2.5V تا 36V را از طریق تقسیم مقاومتی خارجی فراهم می‌کند . این قطعه دارای ولتاژ مرجع داخلی 2.5V با تلرانس ±2% می باشد. و پایداری حرارتی آن برابر 17ppm/°C به‌صورت تیپیکال است .

ساختار داخلی رگولاتور ولتاژ مرجع:

شامل منبع جریان، تقویت‌کننده خطا و ترانزیستور خروجی می باشد. که رفتار آن را مشابه یک زنر دقیق و قابل تنظیم می‌سازد. یا به دلیل امپدانس ورودی پایین 0.2Ω که دارا می باشد. و نویز خروجی کم، در طراحی منابع تغذیه دقیق، مدارات فیدبک سوئیچینگ، تثبیت ولتاژ مرجع و محدودکننده جریان کاربرد گسترده‌ای دارد .

حداقل جریان کاتد برای عملکرد صحیح 0.4mA می باشد. و امپدانس دینامیکی در شرایط مشخص برابر 0.5Ω تا 1.0Ω می باشد . همچنین حداکثر ولتاژ قابل تحمل بین کاتد و آند 37V می باشد. و توان تلفاتی مجاز برای پکیج TO-92 برابر 650mW می باشد .

این قطعه انتخابی حرفه‌ای برای طراحی رگولاتورهای دقیق، منابع جریان ثابت و مدارهای مرجع ولتاژ در پروژه‌های صنعتی و آموزشی محسوب می‌شود.

مشخصات رگولاتور ولتاژ مرجع TL431

نوع رگولاتور: شنت قابل تنظیم
ولتاژ مرجع داخلی: 2.5V
و تلرانس ولتاژ مرجع: ±2%
بازه تنظیم ولتاژ خروجی: 2.5V تا 36V
حداکثر ولتاژ کاتد به آند: 37V
حداقل جریان کاتد: 0.4mA
جریان مرجع: 2µA
امپدانس دینامیکی: 0.5Ω تا 1.0Ω
و پایداری حرارتی: 17ppm/°C
توان تلفاتی مجاز: 650mW
محدوده دمای کاری: −20°C تا +85°C
پکیج: TO-92
تعداد پایه: 3

کاربردهای رگولاتور ولتاژ مرجع TL431

این رگولاتور برای طراحی منابع تغذیه قابل تنظیم، مرجع ولتاژ دقیق و کنترل حلقه فیدبک در منابع سوئیچینگ بسیار کاربردی می باشد. و امکان تنظیم دقیق خروجی تنها با دو مقاومت خارجی، آن را به گزینه‌ای اقتصادی و انعطاف‌پذیر در پروژه‌های صنعتی و DIY تبدیل می‌کند.

ساخت رگولاتور ولتاژ قابل تنظیم
مرجع ولتاژ دقیق در منابع سوئیچینگ
طراحی منبع جریان ثابت
جایگزین زنر دقیق قابل تنظیم
مدارهای محافظت اضافه‌ولتاژ
تغذیه مدارهای آنالوگ حساس
سیستم‌های کنترل صنعتی
پروژه‌های آموزشی الکترونیک قدرت

رگولاتورها

توان های متفاوتی دارند که در اندازه و شکل های متفاوتی موجود می باشند. اما از پرکاربرد ترین این آی سی با کد L78xx شروع می شوند. که عدد بعد 87 ولتاژ خروجی آی سی را مشخص می کند. مثلا کد آی سی رگولاتور 3.3V به معنی آی سی رگولاتور مبدل ولتاژ مثبت 3.3 ولت می باشد. و کد 7805 به معنی مبدل ولتاژ مستقیم 5 ولت می باشد. آی سی رگولاتور 3.3V به دلیل پایداری بالا در تأمین ولتاژ و قابلیت تحمل جریان تا 0.8 آمپر، برای استفاده در طیف گسترده‌ای از پروژه‌های الکترونیکی، از جمله تغذیه مدارات دیجیتال و میکروکنترلرها، ایده‌آل می باشد.
