ست فرستنده گیرنده وایرلس H5V4D-H34A

ست فرستنده گیرنده وایرلس H5V4D-H34A

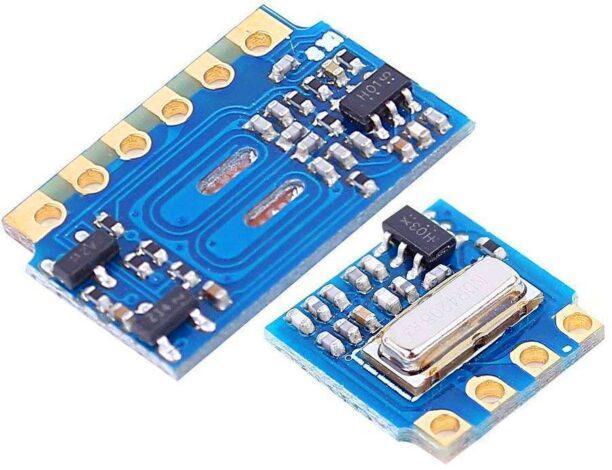

ست فرستنده گیرنده وایرلس H5V4D-H34A. این دو ماژول که با عنوان ست گیرنده و فرستنده وایرلس نامیده می شود. از ماژول فرستنده H34A و گیرنده H5V4D تشکیل می شود. که دارای فرکانس کاری 433 مگاهرتز و در طیف RF و مدلاسیون ASK عمل می کند.

این محصول را می توان به عنوان یک ماژول RF در نظر گرفت، که سیگنال های RF را بین دستگاه ها ارسال و دریافت می کند. فرستنده و گیرنده این مجموعه دارای ویژگی هایی هستند. که در نهایت می توانند در سیستم های embedded استفاده شود. از این ماژول می توان برای ساخت ریموت کنترل منازل و سیستم های روشنایی استفاده کرد.

به دلیل حساسیت بالا، وزن کم و ارزان بودن این ماژول. از آن در درب های ضد سرقت، هشدار دهنده، ارتباط بی سیم استفاده می شود. همچنین این ماژول قابلیت استفاده در پروژه های اینترنت اشیا را دارد. گیرنده H5V4D دارای فرکانس کاری 433 مگاهرتز و ولتاژ کاری 5 ولت می باشد. نوع مدولاسیون این گیرنده از نوع ASK و نرخ انتقال داده آن 9.6 کیلوبیت بر ثانیه می باشد. پهنای باند گیرنده 1.25 مگاهرتز با میزان حساسیت 102- دسی بل متر است. فرستنده H34A همانند گیرنده دارای فرکانس کاری 433 مگاهرتز و مدولاسیون آن نیز همانند گیرنده از نوع ASK می باشد. قدرت انتشار این فرستنده 15 دسی بل و جریان الکتریکی 3.5 میلی آمپر می باشد.

مشخصات فنی ماژول گیرنده :

• مدل: H5V4D

• فرکانس: 433 مگاهرتز

• مدولاسیون: ASK

• حساسیت: 102dBm-

• ولتاژ: 3 ولت DC

• جریان: 0.28 میلی آمپر

• نرخ انتقال: 4.8Kbps

• امپدانس آنتن: 75 اهم

• ورودی داده: سازگار با استاندارد سطح CMOS

• دارای امواج RF بسیار پایین

• دمای کاری: 20- تا 70+ درجه سانتی گراد

• سازگار با اکثر فرستنده‌ها (ASK/OOK)

• اندازه: 12x18x2.10 میلی متر

مشخصات فنی ماژول فرستنده :

• فرکانس: 433 مگاهرتز

• مدولاسیون: ASK

• دمای کاری: 45- تا 85+ درجه سانتی گراد

• ولتاژ: 5 ولت (4.2-12 ولت) DC

• جریان کاری: 8 میلی آمپر

• توان: 15dBm

• اندازه: 10.5×10.5×2 میلی متر

کاربردها:

• سوئیچ بی سیم

• زنگ درب بی سیم

• هشدار امنیتی

• کنترل از راه دور خانه هوشمند

• اسباب بازی‌های کنترل از راه دور
