ماژول آمپلی فایر 2x50W با تراشه TDA7265

توضیحات

ماژول آمپلی فایر 2x50W با پری آمپلی فایر

ماژول آمپلی فایر 2x50W با 2 تراشه TDA7265. این ماژول با دارا بودن ورودی و خروجی 3 کانال با ارائه قدرت تقویت صوت 100 وات شامل 2 خروجی 50W واقعی RMS یک گزینه مناسب می باشد . برای ساخت سیستم صوتی خودرو یا سیستم صوتی خانگی و ساخت اسپیکر خانگی با کیفیت ارائه صدای بسیار خوب و فاقد نویز می باشد.

در طراحی این ماژول از تراشه TDA7265 در کلاس کاری AB بهره مند می شود. که دارای بازده بالای 88% انرژی را دارد. و نویز صدا با کمترین میزان خود می رساند. ماژول آمپلی فایر 2x50W

اَمپلی فایر (به انگلیسی: Amplifier) به معنای تقویت‌کننده می‌باشد. که در سیستم‌های الکتریکی نقش تقویت سیگنال‌های الکترونیکی را به عهده دارد، یک اَمپلی فایر بیشتر برای تقویت سیگنال‌های صوتی استفاده می‌شود. اَمپلی فایر یا تقویت کننده های الکترونیکی در موسیقی برای تقویت صدای سازهای پیکاپ داری مانند گیتار الکتریک، گیتار باس، ویولون و غيره استفاده می‌شود.ماژول آمپلی فایر 2x50W

آمپلی فایرها بطور عمده دارای دو مدار الکتریکی به نام دریافت سیگنال صدا (Pre Amp) و تقویت کنندهٔ صدا (Power Amp) می باشند. از مهم‌ترین قطعاتی که در کیفیت صدای یک امپلی فایر بسیار مهم است وجود چند ترانزیستور می‌باشد. در گذشته در تمامی اَمپلی فایرها از ترانزیستور استفاده می‌شد.

مشخصات ماژول آمپلی فایر 2x50W

دارای سه خروجی : دو خروجی استریو هر کدام 25 وات واقعی و یک خروجی 50 وات ووفر
جریانی که موردنیاز برای راه اندازی کامل ماژول حدود 2 الی 5 آمپر می باشد .
بالاترين قدرت  خروجی در امپدانس  6 OHM می باشد .
جریان مصرفی در حالت No Signal بین ۲۷۰ تا ۳۵۰ میلی آمپر است.

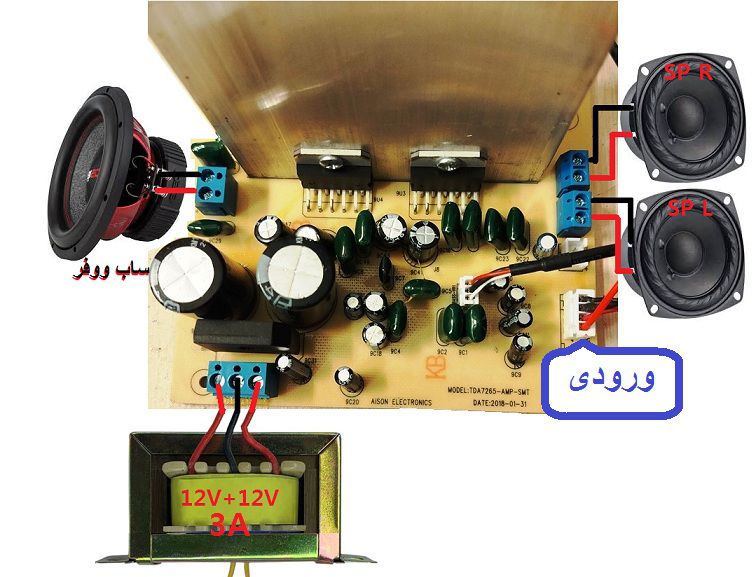

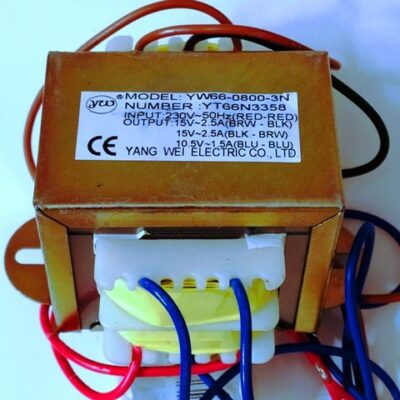

ولتاژ کاری:  12 ولت الی 30 ولت DC و یا ولتاژ AC با یک ترانس جفت 12 ولت.

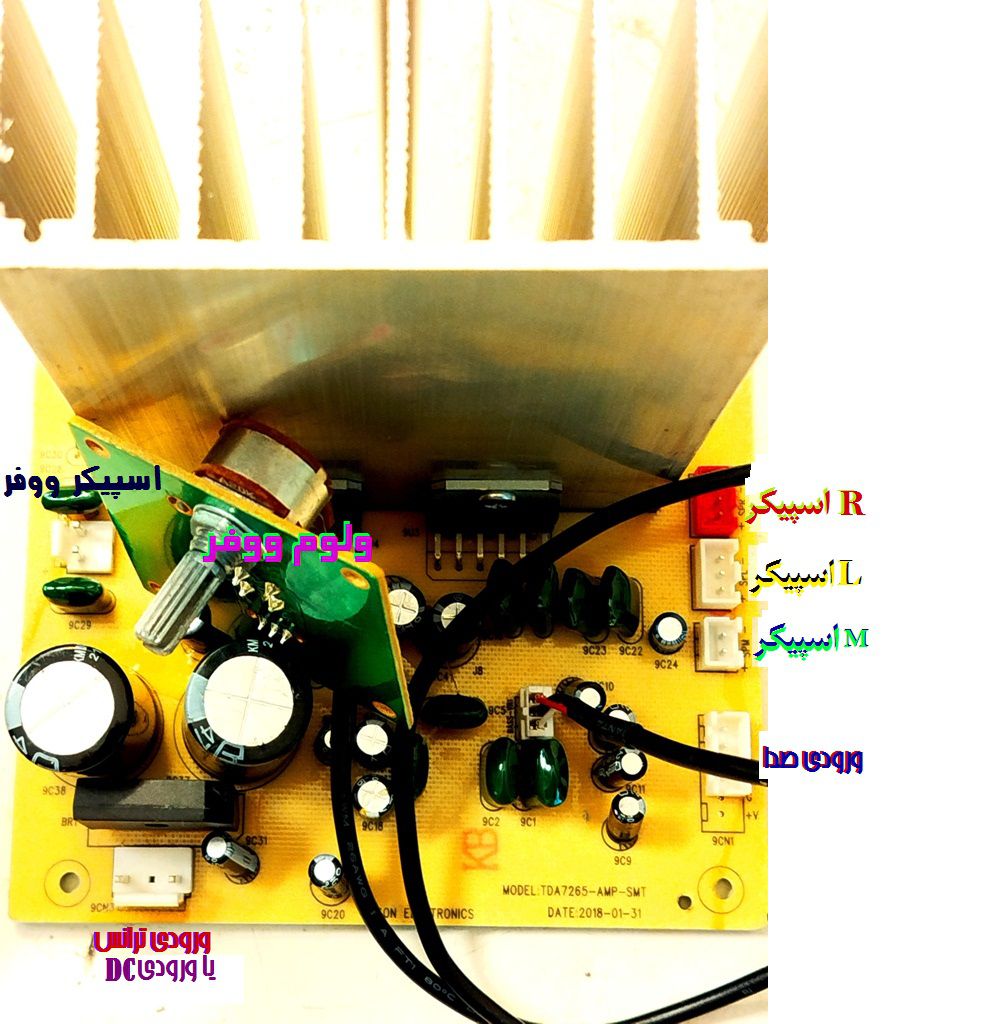

ورودی بصورت ترمینال 4 پین مخابراتی استاندارد می باشد .
از نظرکیفتی ، کیفیت صدای خروجی فوق العاده مطلوبی دارد.
محافظت شده در برابر اضافه بار ، دمای بالا و اتصال کوتاه خروجی ها .
فرکانس تقویت این آی سی از 20 هرتز تا 20 کیلوهرتز می باشد .
ابعاد ماژول آمپلی فایر 2x50W وات 121X102X3.5 میلی متر .
ابعاد هیت سینک بزرگ (118X8.5X3.5) میلی متر .

کلاس هاي تقويت کننده ها

• تقویت‌کننده کلاس A: ترانزیستور خروجی این تقویت‌کننده، ۳۶۰ درجه یا کل سیکل شکل موج ورودی را هدایت می‌کند.
• تقویت‌کننده کلاس ‌B: هریک از دو ترانزیستور خروجی، نصف یا 180 درجه از کل سیکل شکل موج خروجی را به خروجی هدایت می‌کنند.
• تقویت‌کننده کلاس AB: دو ترانزیستور خروجی، بین 180 تا 360 درجه از شکل موج ورودی را هدایت می‌کنند.ماژول آمپلی فایر 2x50W

تقویت‌کنندگی یک تقویت‌کننده کلاس A (که در آن، ترانزیستور خروجی برای کل سیکل شکل موج ورودی، هدایت می‌کند) می‌تواند بالا باشد، اما بازده تبدیل از منبع DC‌ به توان خروجی AC معمولاً کم‌تر از 50 درصد است. اگر مدار تقویت‌کننده کلاس A را به گونه‌ای اصلاح کنیم که در کلاس B‌ کار کند، جریان کلکتور هر ترانزیستور 180 درجه از سیکل را به خروجی هدایت خواهد کرد.

اعوجاج ماژول آمپلی فایر 2x50W به حداقل ممکن خور می رسد

تقویت‌کننده کلاس AB،ماژول آمپلی فایر 2x50W با ترکیب ویژگی‌های بازده بالای تقویت‌کننده کلاس B و اعوجاج کم تقویت‌کننده کلاس A، مدار مناسبی برای استفاده در کاربردهای مختلف است.

تقویت‌کننده کلاس AB، ترکیبی از تقویت‌کننده‌های کلاس A و B‌ است. این تقویت‌کننده در توان‌های پایین، مانند کلاس A و در جریان‌های بالا، مانند کلاس B‌ عمل خواهد کرد. این کار، با پیش‌بایاس دو ترانزیستور در خروجی تقویت‌کننده انجام می‌شود. هر ترانزیستور، بسته به مقدار جریان خروجی و پبش‌بایاس، بین 180 تا 360 درجه از زمان هدایت خواهد کرد.ماژول آمپلیفایر 2x50W
