ماژول بلوتوث صوتی Xs3868

توضیحات

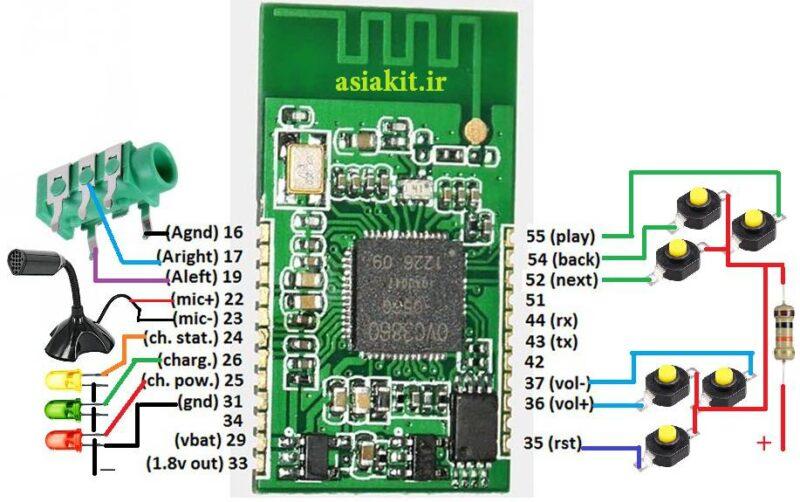

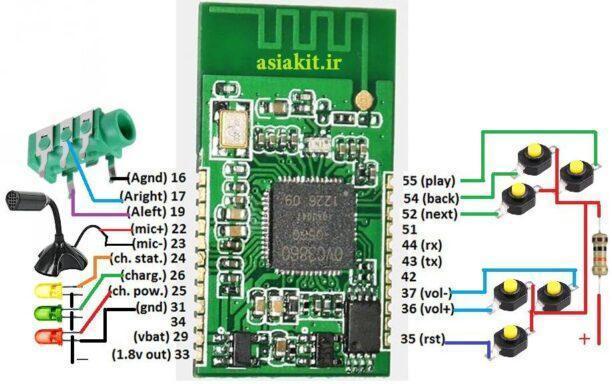

ماژول بلوتوث صوتی Xs3868

ماژول بلوتوث صوتی Xs3868 بر پایه فرستنده و گیرنده RF و تراشه OVC3860 طراحی می شود. و اما تراشه OVC3860 با ولتاژ خیلی پایین فعال می‌شود. و دارای یک فرستنده و گیرنده بلوتوث با فرکانس 2.4GHz خواهد بود. که می‌تواند انتقال صوت را با کیفیت بسیار بالا انجام دهد.

و همچنین این تراشه دارای یک پردازنده قوی است که از باتری‌های لیتیوم یون پشتیبانی می‌کند. و LEDهای روی برد این ماژول وضعیت باتری، ارسال و دریافت اطلاعات را در هر لحظه نشان می‌دهد.

این بورد بمنظور توسعه و راه اندازی ماژول بلوتوث صوت بکار می رود. و بر روی این بورد کلیدهایی به منظور کاهش یا افزایش صدا، پخش یا توقف، و همچنین جک خروجی صدا استریو درنظر گرفته می شود.

که دارای توان 40میلی وات با مقاومت 32اهم است. LEDهای درنظر گرفته مي شود. و وضعیت های مختلفی از جمله باطری در حال شارژ، شارژ کامل باطری، کمبود شارژ و ارسال و دریافت اطلاعات را نمایش میدهد.

به این ترتیب به کمک این بورد و ماژول بلوتوث صوتXS3868 میتوانید یک هدفون بیسیم یا با افزودن آمپلی فایر پرقدرت اسپیکر بیسیم طراحی کنیم.زیرا این بورد دارای ابعاد کوچک49*22میلی متر است.

از این ماژول میتوانید برای هدست های استریو بلوتوثی و اسپیکرهای بلوتوثی استریو استفاده کنیم و یا آن را به گوشی تلفن خود متصل نمایید.

• نام دستگاه موقع شناسایی بلوتوث : BT-Speaker

• پسورد برای اتصال به ماژول : 0000

مشخصات ماژول بلوتوث صوتی Xs3868:

• مشخصه های بی سیم:
  بلوتوث: Version 2.0
  فرکانس : 2.402 – 2.480 GHz
  کلاس حداقل انتقال : 2 / +2 dBm
  حساسیت گیرنده: -82dBm
  محدوده 10 متر
  نرخ داده تا 3Mbps (بیشتر در هوا)
  نرخ انتقال داده ی UART :115200 bps
• رابط هاست:
  پشتیبانی کنترل بدون جریان UART
• رابط صوتی:
  ورودی Microphone Mono microphone با بایاس
• پروفایل ها:
  A2DP-Sink only
  AVRCP Controller only
  Supply Voltage Supply 3.0V – 3.6V DC
  IO 1.7V – 3.6V DC
• مصرف انرژی:
  عملیاتی کمتر از 25mA (فعال)
  آزاد (خواب) <1.0mA
  آنتن داخلی روی برد آنتن PCB
  اتصال آنتن خارجی از طریق SMT pad
• ابعاد:
  30mm x 17mm x 3.4mm
• پشتیبانی از پروتکل های انتقال صوت استریو با کیفیت بالا( A2DP و AVRCP ) با ریموت کنترل
