ماژول حرکت مایکروویو HW-M10

توضیحات

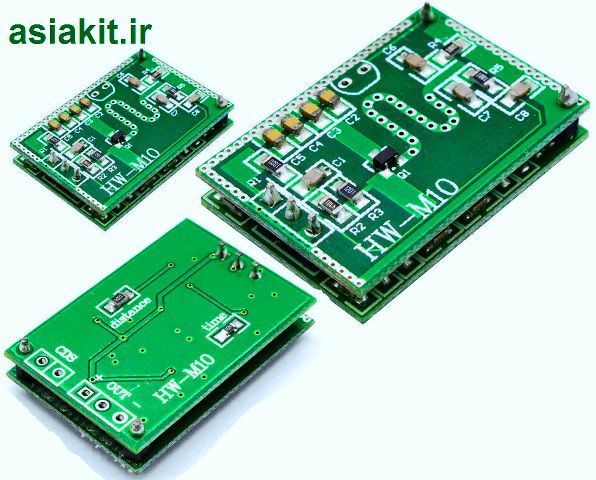

ماژول تشخیص حرکت مایکروویو HW-M10

ماژول حرکت مایکروویو HW-M10 یکی از پیشرفته‌ترین محصولات برای تشخیص حرکت بر اساس اثر داپلر می باشد. این ماژول با استفاده از فناوری رادار، امواج الکترومغناطیسی با فرکانس 10.525 گیگاهرتز را ارسال می کند. و تغییرات بازتاب این امواج را در اثر حرکت اشیا یا افراد شناسایی می‌کند. HW-M10 با حساسیت بالا و دامنه تشخیص زیاد که دراد. ماژول HW-M10 یک حسگر تشخیص حرکت بر پایه رادار داپلر مایکروویو است که به‌عنوان جایگزینی پیشرفته‌تر برای سنسورهای PIR عمل می‌کند. این سنسور با ارسال موج مایکروویو در فرکانس 3.2GHz و تحلیل بازتاب آن، حرکت اجسام را تشخیص می‌دهد؛ بنابراین برخلاف PIR وابسته به گرمایش سطحی نیست و حتی از پشت برخی مواد غیر فلزی نیز قادر به تشخیص حرکت است. خروجی دیجیتال TTL این ماژول پس از تشخیص حرکت از 0V به 3.3V تغییر می‌کند و حدود 2 تا 3 ثانیه در وضعیت HIGH باقی می‌ماند. حساسیت بالا، زاویه تشخیص 360 درجه، توان ارسال کم و رنج گسترده ولتاژ تغذیه باعثمی شود. این ماژول در سیستم‌های امنیتی، نورپردازی هوشمند، دستگاه‌های حضور و حتی پروژه‌های خانگی بسیار محبوب باشد. ابعاد کوچک و جریان مصرفی پایین، استفاده آن را در مدارهای ساده و نیز محصولات کم‌مصرف کاملاً امکان‌پذیر می‌کند. این ماژول HW-M10 دارای قابلیت تشخیص حرکت از طریق موانعی مانند چوب، شیشه و پلاستیک است و عملکردی پایدار حتی در شرایط محیطی سخت ارائه می‌دهد. طراحی کوچک و فشرده آن، نصب و استفاده را آسان کرده و پاسخ سریع و دقت بالا را تضمین می‌کند.

مشخصات فنی ماژول مایکروویو HW-M10

• ولتاژ تغذیه: DC 6V-22V (پیشنهادی 12V)
• جریان استاتیک: کمتر از 1 میلی‌آمپر
• سطح خروجی: High V / Low 0V
• نوع تریگر: تریگر تکرار
• زمان تأخیر: پیش‌فرض 3 ثانیه، قابل تنظیم بین 3 تا 200 ثانیه
• ابعاد: 30x20x6 میلی‌متر
• فاصله قابل تشخیص: 1 تا 30 متر
• زاویه تشخیص: 180×360 درجه
• توان ارسال و دریافت: کمتر از 2 میلی‌وات

کاربردهای ماژول سنسور حرکت:

• سیستم‌های روشنایی خودکار
• زنگ‌ها و آلارم‌های ضد سرقت
• خانه‌های هوشمند
• پروژه‌های DIY و الکترونیکی
• سیستم‌های صنعتی و تجاری
