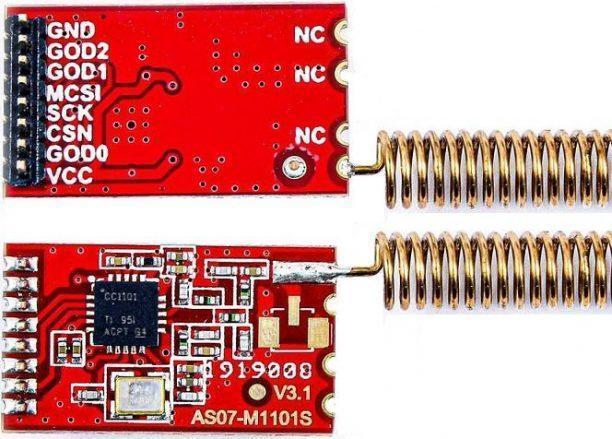

ماژول رادیو وایرلس CC1101

ماژول رادیو وایرلس CC1101 با فرکانس 433MHz و توان 10mW که از تراشه CC1101 استفاده می‌کند. یک ماژول فرستنده انتقال دیتا با پایداری بالا و عملکرد پراش قوی (strong diffraction performance) می باشد.بطوریکه توانایی کار با فرکانس 433 مگاهرتز را دارد.

یک ماژول انتقال دیتا پر کاربرد با پایداری بالا و عملکرد پردازشی قوی می باشد. به طوریکه در این ماژول از تراشه ی بهینه ی CC1101 استفاده می شود. دیگر اینکه نسخه ی به روز شده ی تراشه ی CC1100 می باشد. و عمدتا برای باندهای فرکانسی ISM (صنعتی ، علمی و پزشکی) و SRD (دستگاهای برد کوتاه) به کار می رود. این ماژول کم مصرف دارای ولتاژ کاری 1.8 ولت تا 3.6 می باشد. که با توان انتقال 10 میلی وات از فرکانس 433 مگاهرتز پشتیبانی می کند. و قادر است تا 500 کیلو بیت اطلاعات را در یک ثانیه از فاصله ای حدود 500 متر منتقل نماید. و همچنین از سیستم تشخیص خطای CRC درحین انتقال اطلاعات نیز برخوردار می باشد.

این ماژول فرستنده گیرنده از فرمت های مدلاسیون GFSK, 2-FSK, MSK پشتیبانی می کند. بطوریکه حساسیت ورودی قابل قبولی در حدود 120 دسی بل میلی وات در بادریت 1200 دارا می باشد. ماژول CC1101 دارای پروتکل ارتباطی SPI می باشد و با آردوینو نیز دارای سازگاری کامل دارد. از این رو می توان به راحتی از طریق پایه های MOSI, MISO(GOD1), SCK با این ماژول ارتباط برقرار کرد و تنظیمات مورد نیاز جهت تغییر فرکانس، باودریت، توان و …. را اعمال نمود. از این ماژول می توان در کنترل ربات ها، مانیتورینگ وسایل نقلیه، سیستم های جمع آوری داده های صنعتی، ارتباط بی سیم 232, 485, 422 و… استفاده کرد.
