ماژول رگولاتور خطی LM317

ماژول رگولاتور خطی LM317 یک رگولاتور ولتاژ قابل تنظیم است که برای تأمین ولتاژ پایدار و قابل تنظیم در مدارهای الکترونیکی استفاده می‌شود. این رگولاتور به وسیله ی تنظیم مقاومتی ویژگی‌های خروجی را تنظیم می‌کند. با استفاده ازماژول LM317 می‌توان ولتاژ خروجی در بازه ی 2 الی 37 ولت و جریان 1.5 آمپر قابل تنظیم استفاده نمود.

تقریبا هر دستگاه الکترونیکی به یک تغذیه ی DC نیاز دارد که این منبع DC باید در مقابل تغییرات ورودی (برق شهر) و همچنین تغییرات بار(مصرف کننده) تثبیت می شود. در واقع مدارات مجتمع رگولاتور از عناصر ولتاژ مرجع (مثل دیودهای زنر) برای تثبیت ولتاژ استفاده می کنند. آی سی های رگولاتور متداول معمولا 3 پایه (مثل سری 78xx) یا 5 پایه (مثل L200) یا بیشتر (مثل LM723 با 14 پایه) دارند.

دسته ای از رگولاتور های سه پایه مثل سری 78xx دارای ولتاژ ثابت اند و گروهی دیگه از سری LM، ولتاژ خروجی شان قابل تنظیم است. آی سی های سری 78xx که دو رقم آخر بیانگر ولتاژ ثابت خروجی است. که جریان 1 آمپر رو تامین می کنند و از 5 تا 24 ولت موجود می باشند.

رگولاتور های سری LM با ولتاژ های متغیر موجودند. و رگولاتور بسیار دقیق و جالب LM723 که دارای 14 پایه است. ولتاژ خروجی متغیر 2 تا 37 و جریان 150 میلی آمپر را بدون ترانزیستور خارجی تامین میکند. که با افزودن ترانزیستور تا 10 آمپر قابل افزایش می باشد.

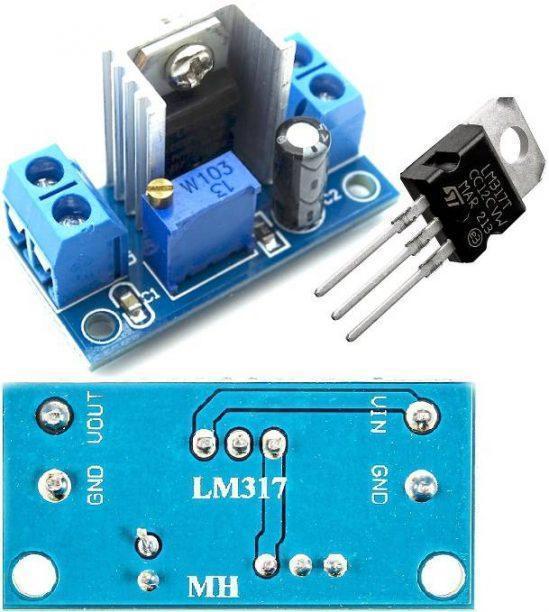

رگولاتور خطی LM317

این رگولاتور مشخصات مناسبی دارد. که براحتی می تواند به عنوان یه منبع تغذیه ی آزمایشگاهی یا به عنوان منبع تغذیه پروژه های الکترونیکی استفاده شود. ولتاژ متغیر خروجی که این آی سی در اختیار می گذارد در رنج 1.2 تا 37 قابل تغییر می باشد. همچنین حداکثر جریان خروجی تا 1.5 آمپر و درصد رگولاسیون 0.1 درصد بسیار مناسب می باشد. اگر جریان 1.5 آمپر  کافی نباشد می توانید از LM338 با 5 آمپر جریان استفاده نمود و همچنین زوج منفی LM317، آی سی LM337 است که ولتاژ منفی 1.2- تا 37- رو تامین میکند.

در صورت استفاده از پکیج TO-220 برای LM317، رگولاتور به سیستم خنک کننده خوبی مجهز باشد و توان بیشتری را می‌تواند داشته باشد.پکیج TO-220 به عنوان یک پکیج سه پین، دارای سه پایه است که به ترتیب شامل ورودی (ورودی ولتاژ)، خروجی (خروجی ولتاژ) و پایه ی مشترک (اتصال به زمین) می‌باشد. این پکیج از جنس فلزی است و در سیستم‌های الکترونیکی برای انتقال حرارت به محیط استفاده می‌شود تا رگولاتور گرمای تولید شده را به خارج منتقل کند تا خنک بماند.
