ماژول سوئیچ 15A PWM

ماژول سوئیچ 15A PWM یک ماژول الکترونیکی می باشد. که برای کنترل قدرت و قطع و وصل کردن بارهای بزرگ با استفاده از ترانزیستور MOSFET استفاده می شود. این ماژول می تواند جریان DC تا 10 آمپر و ولتاژ DC تا 30 ولت را کنترل کند. استفاده از این ماژول برای کنترل بارهایی که جریان بالا و ولتاژ بالایی دارند مانند موتورها، لامپ های LED، پمپ ها، وسایل صوتی و تصویری و غیره مناسب است. علاوه بر این، با استفاده از این ماژول، می توانید یک سیستم سوئیچینگ هوشمند را برای خود ایجاد کنید و با کمک آن، به طور خودکار و هوشمندانه، بارهای خود را کنترل کنید. به عبارت دیگر ماژول D4184 سوئیچینگ PWM، یک ماژول فوق العاده کاربردی جهت کنترل دور موتورهاست. به کمک این ماژول و با اعمال پالس PWM، می توانید به سادگی، دور موتور خود را کم و زیاد نمایید.

این ماژول، یک سوئیچ پرقدرت می باشد. که می‌تواند از طریق سیگنال خارجی تحریک (trigger)، مانند سیگنال PWM، سیگنال DC و غیره کنترل شود. این ماژول از یک جفت ترانزیستور قدرت ماسفت موازی AOD4184A بهره می‌برد. که برای دستیابی به رسانایی بیشتر، مقاومت داخلی کمتر، جریان الکتریکی بیشتر و توان بالاتر، خروجی فعال به صورت موازی ایجاد می‌کند.

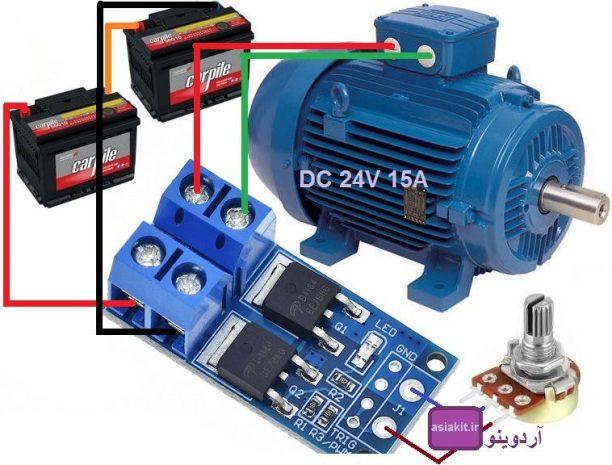

این برد دارای 3 جفت ترمینال، یک جفت ترمینال پیچ برای تغذیه، 1 جفت ترمینال پیچ برای اتصال به دستگاه برق و یک جفت پد لحیم پد برای سیگنال تحریک کننده ورودی است.

کاربردهای ماژول سوئیچ 15A PWM:

• کنترل دستگاه های برقی
• کنترل موتور
• کنترل لامپ های روشنایی
• کنترل لامپ های LED
• کنترل موتور های DC
• کنترل پمپ ها

مشخصات فنی:

• کاربری ساده و آسان
• فرکانس کاری 0 الی 20 کیلوهرتز
• بازه کنترل 5 الی 36 ولت DC در خروجی
• قابلیت تحمل تا 15 آمپر جریان در خروجی
• دارای چراغ LED جهت نمایش وضعیت سوییچینگ
• دارای ترمینال پیچی جهت اتصال کابل های تغذیه و موتور
• دارای ولتاژ ورودی برای سیگنال PWM در بازه 3.3 الی 20 ولت

پایه های ماژول D4184 ماسفت PWM

ورودی تغذیه (VCC): این پایه برای اتصال به منبع تغذیه مورد استفاده قرار می گیرد و ولتاژ ورودی باید بین 5 تا 30 ولت DC باشد.

ورودی سیگنال (IN): این پایه برای اتصال به سیگنال کنترلی (مثلاً یک سیگنال PWM) که به منظور کنترل خروجی استفاده می شود، مورد استفاده قرار می گیرد.

خروجی (OUT): این پایه برای اتصال به بار قدرتی (مثلاً یک موتور، یک لامپ LED و غیره) استفاده می شود.

منفی (GND): این پایه برای اتصال به منبع تغذیه و پایه های منفی سیگنال کنترلی استفاده می شود.
