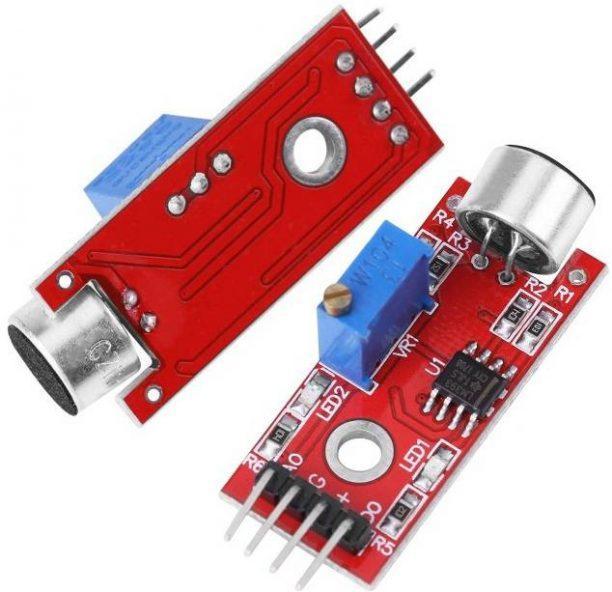

ماژول میکروفن KY-037

توضیحات

ماژول میکروفن KY-037 مناسب برای آردوینو

ماژول میکروفن KY-037 مناسب برای آردوینو. این ماژول برای تبدیل سیگنال صوتی به سیگنال دیجیتال و یا آنالوگ استفاده می شود. همچنين اين ماژول دارای یک  میکروفن خازنی و یک آپ امپ مي باشد. که سیگنال صوتی را دریافت می کند. در خروجی بر روی پایه AO سیگنال آنالوگ را قرار می دهد. و براي پایه DO سیگنال دیجیتال را فراهم مي سازد. و خروجی DO برای زمانی مي باشد. که شدت صدا به یک آستانه خاصی برسد فعال می شود.

در این حالت با استفاده از مولتی ترن روی ماژول می توانید مقدار آستانه را تنظیم کنید. ماژول KY-037 به دلیل نحوه طراحی و داشتن خروجی آنالوگ و دیجیتال به راحتی قابل اتصال به بردهای کنترلی از جمله آردوینو و رسپبری پای می باشد.

زمان فعال شدن پایه خروجی ماژول میکروفن

پایه خروجی دیجیتال زمانی فعال می شود که ورودی صوتی از یک مقداری بیشتر باشد که این مقدار توسط یک مولتی ترن بر روی برد قابل تنظیم است. دارای دو LED نشانگر L1,L2 که هنگام وصل شدن ولتاژ و راه اندازی ماژول یک LED روشن می شود و با افزایش صدای دریافتی میکروفن و رسیدن آن به مقدار تنظیم شده LED  دیگر نیز روشن می شود.

خروجی دیجیتال مانند یک کلید عمل می کند و وقتی صدا از یک حدی بیشتر می شود فعال می شود. روی این ماژول یک مولتی ترن قرار دارد که با چرخاندن آن، این حد قابل تغییر است.

ولتاژ خروجی آنالوگ ماژول میکروفن KY-037، باتوجه به شدت صدای دریافتی تغییر می کند. این خروجی را می توان به پایه های آنالوگ آردوینو (ADC) متصل کرد و ولتاژ خروجی را مورد پردازش قرار داد.

مشخصات ماژول میکروفن KY-037:
مدل: KY-037
ولتاژ مورد نیاز: 5 ~ 3.3 ولت
اندازه پین: 2.54 میلی متر
نوع میکروفن: خازنی
محدوده فرکانسی: 10000 ~ 100 هرتز
ابعاد: 14 × 15 × 44 میلی متر
سوراخ های نصب: 3 میلی متر
دارای حساسیت بالا
داشتن نمایشگر وضعیت توان
