ماژول کلید 5 جهته

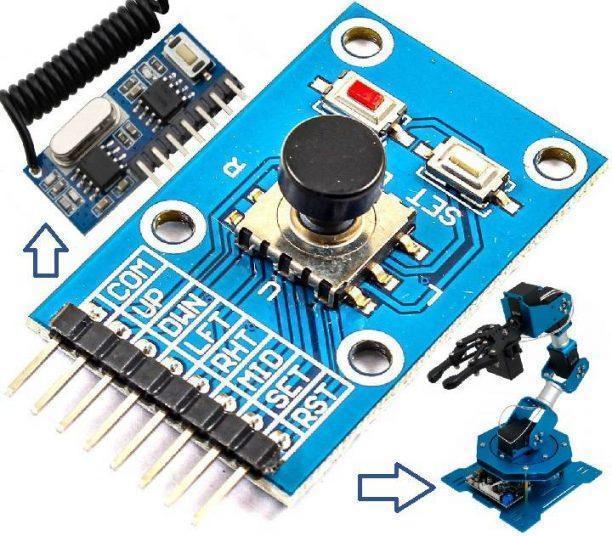

ماژول کلید 5 جهته، امکان کنترل جوی استیک را در فضای کمی و سرعت بالایی رافراهم می‌کند. در واقع مناسب برای کنترل از راه دور 5 جهت و 7 حالت می‌باشد. و همچنین برای آردوینو نیز مورد استفاده قرار می‌گیرد. ماژول کلید 5جهته

ماژول کلید 7 حالت در واقع ترکیبی از 5 کلید قطع و وصل می باشد. که می‌­توان از آن برای کنترل و هدایت وسیله متحرک و یا بازی‌­ها استفاده نمود. و این ماژول همچنین قابلیت اتصال به انواع میکروکنترلرها را دارد. ماژول کلید 5

و در این ماژول علاوه بر کلیدهای بالا، پایین، چپ، راست و وسط، دو کلید اضافی set و reset نیز در دارا می باشد. عملکرد کلی این ماژول به این صورت می باشد. که پایه com پایه مشترک می باشد. ماژول کلید 5 جهته

و با فشار دادن هر کلید، پایه مربوطه آن به پایه­ com وصل می‌­شود. و حالا این پایه مشترک می تواند به مثبت یا منفی وصل می شود. ماژول کلید 5 تایی

کاربرد ماژول جوی استیک 5 حالته:

1. ساخت موس
2. طراحی و ساخت پد کنترلی.
3. ساخت فرستنده کنترل از راه دور بدون سیم برای هدایت و کنترل داستگاه های متحرک.
4. کنترل دست و بازوی رباتیک.
5. AVR Game

مشخصات ماژول جوی استیک 7 حالته:

• تعداد پین IO: هفت تا (COM ،UP ،DWN ،LFT ،RHT ،MID ،SET ،RST)
• ولتاژ کاری: 2-9 ولت DC
• نوع: ولتاژ رگولاتور
• اندازه: 25×47 میلی‌متر
• وزن: 9 گرم
• دمای کاری: 40- تا 85 درجه سانتی گراد
• دارای 5 جهت بالا، پایین، راست، چپ، وسط

نکته مهم

نکته مهمی در نحوه اتصال کلید فشاری این جوی‌استیک وجود دارد. و آن اصطلاحا Normally Open آن می باشد. و سمت دیگر این کلید ها در خود ماژول به پایه com متصل می باشد. و این باعث می‌شود. تا زمان فشردن کلید. مقدار Low یا high به پایه خروجی ارسال شود. ماژول کلید 5

و برای اینکه باز و بسته بودن این کلید قابل تشخیص باشد. از یک مقاومت Pullup استفاده می کنید. یعنی خروجی کلید را با یک مقاومت 10kΩ به 5V وصل می کنید(در این حالت پایه com به منفی متصل می شود). ماژول کلید 5 جهته

و در این صورت در حالتی که کلید باشد باشد. مقدار High به پین دیجیتال ارسال می‌شود. و دو حالت کلید برای آردوینو قابل تفکیک می‌شود (حالت عادی مقدار High و حالت فشرده مقدار Low را دریافت می‌کند). ماژول کلید 5
