مقاومت آرایه ای شبکه

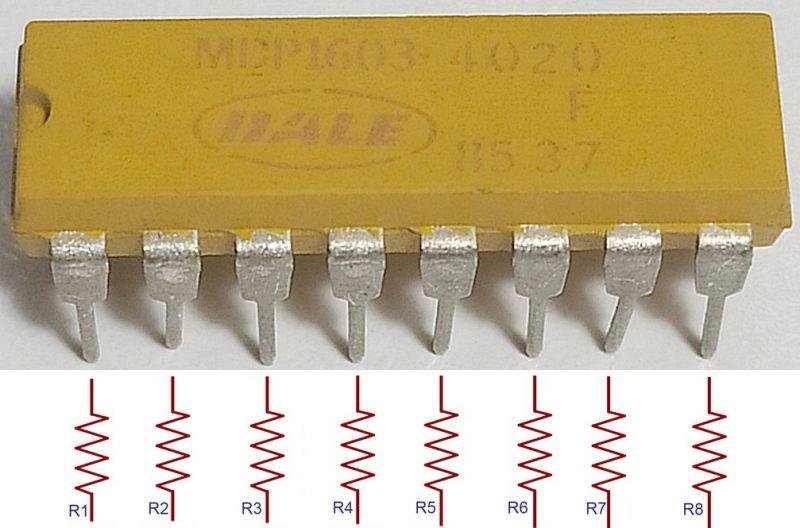

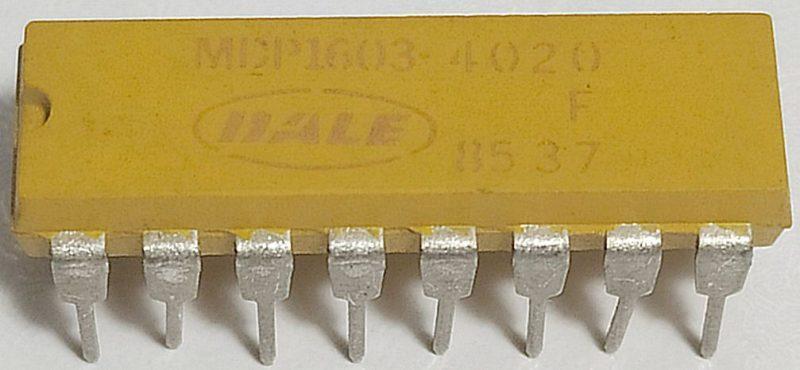

مقاومت آرایه ای شبکه مقاومت آرایه ای ، شامل چند عدد مقاومت است که با هم موازی شده اند که هر مقاومت بطور مستقل دارای 2 پایه می باشد. یا ممکن است با یک پایه مشترک در قالب یک قطعه عرضه می شود. یکی از اهداف تولید مقاومت آرایه ای ، کاهش فضای اشغالی میباشد. پایه مشترک معمولاً روی بدنه با علامتی مثل نقطه مشخص می شود. مقاومت آرایه ای یا مقاومت شبکه ای با تعداد پین های مختلف مانند 16 پین تولید شده است. مثلاً یک مقاومت آرایه ای 1 کیلو اهم 16 پایه ، شامل 8 مقاومت 1 کیلو اهم می باشد.
معمولا از مقاومت آرایه ای برای Pull Up/Down یک پورت از میکرو یا تقویت خروجی میکرو کنترلر استفاده می شود. مقاومت آرایه ای با نام های مقاومت شبکه ای ، مقاومت اری array ، مقاومت اره ای ، مقاومت شانه ای شناخته میشود.
مقاومت مثل خازن و سیم پیچ جزءقطعات پاسیو (Passive) هستند. به این معنی که در مقابل فشار الکتریکی(اختلاف پتانسیل)پاسخ ذاتی ثابتی دارند. در حالت کلی به طور خطی عمل می کنند و باعث مصرف انرژی الکتریکی شده. این انرژی تلف شده بصورت گرما و تشعشع از مقاومت ساتع شده و قادر به تولید آن نیستند. بنابراین، مقاومت‌ها منبع توان یا تقویت‌کننده امواج نیستند.
مقاومت ها با توجه به جنس ساخت و نوع مصرف دارای تنوع بسیار زیادی می باشد. یک مقاومت دارای پارامترهای زیادی است، که ضرورت این پرامترها بستگی به مصرف مقاومت دارد. دو پارامتر شاخص در تمامی مقاوت ها که خیلی مهم است.یکی ظرفیت مقاومت است که به اهم سنجیده می شود.دیگری توان الکتریکی مقاومت است که بصورت گرما درون مقاومت تلف می شود.
مقاومت ممکن است ثابت یا متغیر باشد.مقاومت ثابت مقاومتی است که در حالت ایدال در هر شرایطی مثل تغییر دما، نور، ولتاژ و تنش مکانیکی مقدار مقاومتش ثابت بماند. مقاومت متغیر مقاومتی که بصورت مکانیکی مثل پتانسیومتر، ولوم و یا روئستا قابل تغییر باشد. یا با تغییر شدت نور مقاومتش تغییر کند، مثل فتورزیستانس. یا ممکن است با تغییر دما مقاومتش تغییر کند مثل تریمیستر.
مقاومت آجری از پیچیده شدن سیم نازک که از جنس آلیاژ ی به نام کرونیک(کرم- نیکل) روی عایق استوانه شکلی از جنس سرامیک نسوز ساخته می شود. و به دلیل این که این سیم پیچ سرامیکی درون یک قالب چینی مکعب مستطیل شکلی قرار می گیرد به آن مقاومت آجری گفته می شود. این مقاومت قادر به تحمل جریان بیشتر از دیگر مقاومت ها است و بیشتر از هر مقاومتی می تواند حرارت بالایی را تحمل کند.به خاطر داشتن خاصیت سلفی بالا به هیچ عنوان از این مقاومت ها در مدار فرکانسی نمی توان استفاده نمود.
