ولت متر و آمپر متر پنلی 10A-100V

توضیحات

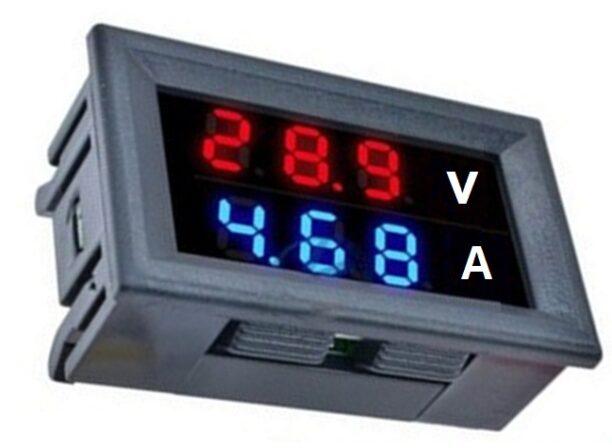

ولت متر و آمپر متر پنلی 10A-100V قابدار

ولت متر و آمپر متر پنلی 10A-100V قابدار ماژول ولت متر دیجیتال 0 تا 100 ولت. این ماژول بطور مستقیم برای اندازه گیری و نمایش ولتاژ DC مورد استفاده قرار می‌گیرد. با کمی خلاقیت می توان از این ماژول در خیلی از دستگاه دیگر استفاده نمود.

و در اصل این ماژول یک مبدل آنالگ به دیجیتال است. که به سطح ولتاژ حساس می باشد. ولت متر و آمپر متر پنلی

این ولتمتر 0.56 اینچی، دارای ولتاژ با دامنه 0-100 ولت DC و نمایشگر سون سگمنت به رنگهای قرمز، زرد، سبز وآبی با سایزهای 0.56 و 0.36اینچ می باشد. و به طور مستقیم و بدون تنظیم ولتاژ با ولتاژهای 5، 9، 12 و 24 ولت و دیگر مدارات کار می‌کند. ولت متر و آمپر متر پنلی

توجه داشته باشید که حداکثر ولتاژ ورودی دو سیم نباید از 30 ولت فراتر رود، در غیر این صورت خطر سوختن آن وجود دارد.

ساخت ولتمتر دیجیتال با میکروکنترلر AVR

همیشه پروژه های مرتبط با ساخت مدارت آزمایشگاهی و اندازه گیری جذابیت بسیار بیشتری نسبت به دیگر پروژه های میکروکنترلرها داشته اند, چراکه در ساخت. بسیاری از مدارات ما احتیاج داریم. ولت متر و آمپر متر پنلی

تا میزان ولتاژ منبع تغذیه مدار یا یک منبع تغذیه خارجی را اندازه گیری کنیم و نسبت به سطوح مختلف ولتاژ عملکردی متناسب با آن انجام دهیم.

بسیاری از کمیت های پیرامون ما, مانند نور, گرما, طول اجسام و غیره. کمیت های پیوسته می باشند. و در بسیاری موارد خروجی حسگرهای مورد استفاده نیز به صورت دیجیتال نیست. و برای اینکه میکروکنترلر بتواند مقادیر آنالوگ را نیز اندازه گیری نماید.

و به بخشی مجهز شده است. که به آن مبدل آنالوگ به دیجیتال گفته می شود. ولت متر و آمپر متر پنلی

همانطور که می دانید. حداکثر ولتاژ قابل تحمل بر روی پایه های میکروکنترلرهای AVR پنج ولت می باشد. به همین خاطر نمی توانیم برای اندازه گیری یک ولتاژ بیشتر از 5 ولت ولتاژ مورد نظر را به صورت مستقیم به پایه ADC میکروکنترلر AVR متصل کنیم. ولت متر و آمپر متر

چرا که باعث سوختن تراشه می شود. و پس چاره چیست؟ بهترین راه حل برای اندازه گیری ولتاژهای بیشتر از 5 ولت است. که استفاده از قانون تقسیم ولتاژ می باشد.علاوه بر میکرو با آسی مبدل آنالوگ به دیجیتال ۳.۵ رقمی مخصوص سون سگمنت ICL7107CPL می توان. ولتمتر و آمپرمتر دقیقتری ساخت

مشخصات سیم ها ولت متر و آمپر متر پنلی :

سیم قرمز نازک (VCC) : ورودی مثبت منبع تغذیه (3.5 تا 30 ولت ).
سیم مشکی نازک (GND) : ورودی منفی منبع تغذیه (3.5 تا 30 ولت ) و اندازه گیری سیگنال مشترک زمین.
سیم زرد نازک (VIN) : اندازه گیری سیگنال ورودی مثبت (0-100V، نسخه ی 100 ولت) (0-33 ، نسخه ی 33 ولت)
سیم قرمز ضخیم (I+) : به خروجی لود یا مصرف کننده وصل شود.
سیم مشکی ضخیم (I-) : به منفی منبع تغذیه وصل شود.

نحوه راه اندازی این ماژول به این صورت است که اگر از منبع تغذیه مشترک برای روشن کردن نمایشگر و المانمان استفاده کنیم نیازی به اتصال سیم سیاه کوچک به جایی نیست و فقط باید سیم سیاه بزرگ را به GND وصل کنیم.

به دو طریق می‌توان اینولت متر و آمپر متر پنلی را راه‌اندازی کرد:

• 1.سیم قرمز به سر مثبت نقطه بار و سیم مشکی را به سر منفی آن متصل می‌کنیم. بدین صورت قادریم ولتاژ های بالاتر از 3.3 را اندازه‌گیری کنیم. ولت متر و آمپر متر
• 2. حال اگر قرمز را جدا به یک منبع تغذیه مستقل وصل کنیم. و از طریق سیم زرد(VT که باید به آن سیم سفید لحیم کرد) قادریم ولتاژهای بالای 0 الی 100 ولت را اندازه گیری می کند. در این حالت سیم مشکی به زمین منبع تغذیه وزمین بار مورد نظر بایستی متصل باشد.

مشخصات ولت متر و آمپر متر پنلی 10A-100V:

• ولتاژ کاری: DC 4V تا 30V
• محدوده اندازه‌گیری ولتاژ: DC 0V تا 100V
• محدوده اندازه‌گیری جریان: DC 0.05A تا 10A
• عدم نمایش جریان کمتر از: 0.05A
• سرعت به‌روزرسانی: 300ms
• نوع نمایشگر: LED سه رقمی 0.28 اینچ.
• رنگ نمایش ولتاژ: قرمز.
• رنگ نمایش جریان: آبی.
• نوع سیم‌بندی: 5 سیمه
• محافظت اتصال معکوس: دارد.
• نوع نصب: روپنلی
• ابعاد بدنه: 48mm × 29mm × 21mm
