کیت DIY ترانسفورماتور افزاینده

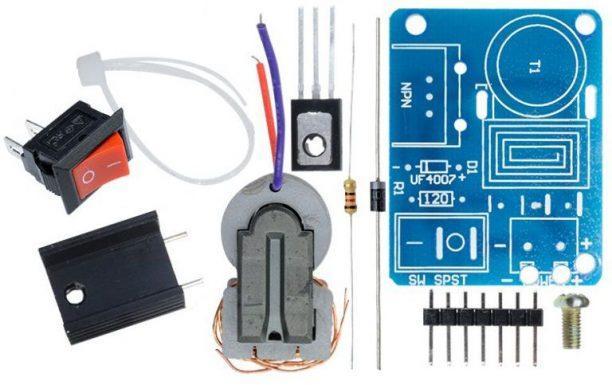

کیت DIY ترانسفورماتور افزاینده 15k ولت،

با ستفاده از یک مدار ساده می تواند یک ولتاژ بالا تا 15 هزار ولت تولید بنماید. بطوریکه می تواند یک قوس الکتریکی بطول 1.5 سانتیمتر ایجاد کند. دمای بالا این قوس توانایی آتش زدن کاغذ را دارد و می تواند آن را روشن بنماید. این قطعه گزینه ای ایده آل برای ساخت ماژول های DIY فندک قوس الکتریکی، پالس الکترونیکی یا ژنراتور یونیزه کننده هوا می باشد.

این کیت دارای ترانسفرماتور با هسته فریت می باشد و تمامی ترانسفرمرهای مدارات سویچینگ از تراس با هسته فریت استفاده می کنند. بنابر این با استفاده از فرکانس بالا می توان حدود 10 برابر یک ترانس با هسته آهن از آن انرژی دریافت نمود. هسته ترانسفورماتورهای آهنی، ماده ی آهن چگالی شار (B) بسیار بیشتری از فریت دارد.همچنین   μ = B/H . معنی این موضوع آن است هنگامی که در مورد میدان مغناطیسی صحبت می شود ماده ی فریت توانایی بسیار بالایی در مغناطیس شدن دارد و بهتر از سایر مواد مغناطیسی با تلفات ناشی از جریان گردابی کمتری عمل کند.(تلفات گردابی با توان دوم فرکانس کاری سیستم و توان دوم چگالی شار رابطه دارد و چگالی شار اشباع هسته های فریت میتواند تا یک دهم کوچک تر از هسته های نوع آهنی باشد)

هسته فریت

فریت ها ترکیبات سرامیکی غیر رسانا هستند که از نظر ماهیت فرومغناطیسی هستند. هسته های فریت در ترانسفورماتورها از اکسیدهای آهن ساخته شده اند و با ترکیبات روی، نیکل و منگنز ترکیب می شوند. این ترکیبات از فشار بسیار کمی برخوردار هستند و به عنوان فریت نرم شناخته می شوند.

فریت ها به دلیل خاصیت مکانیکی و الکتریکی، نسبت به سایر ترانسفورماتورهای هسته مغناطیسی دارای چندین مزیت هستند. اینها شامل مقاومت جریان بالا و نیز تلفات جریان گردابی کم در دامنه فرکانس وسیع و نفوذپذیری بالا هستند. همه این خصوصیات ترانسفورماتورهای هسته فریت را برای انواع ترانسفورماتور با فرکانس بالا، سلف های قابل تنظیم، ترانسفورماتورهای باند پهن و مدارهای با فرکانس بالا از 10 کیلوهرتز تا 50 مگاهرتز ایده آل می کند.
