آی سی رگولاتور L7805CV

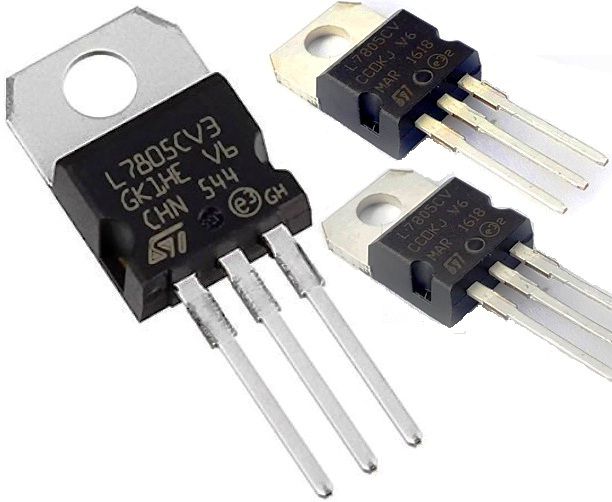

آی سی رگولاتور L7805CV  که برای حفظ سطح ولتاژ ثابت در مدار، بدون توجه به نوسانات ولتاژ ورودی یا جریان بار عمل می کند. IC گولاتورها  تمام شرایط لازم را در یک تراشه یکجا دارا می باشند. و نیز عملکرد و قابلیت اطمینان بیشتری را ارائه می دهد.

این رگولاتورها توان های متفاوتی دارند که در اندازه و شکل های متفاوتی موجود می باشند. اما از پرکاربرد ترین این آی سی با  کد L78xx شروع می شوند. که عدد بعد 87 ولتاژ خروجی آی سی را مشخص می کند. مثلا کد L7805CV به معنی آی سی رگولاتور مبدل ولتاژ مثبت 5 ولت می باشد. و کد 78012 به معنی مبدل ولتاژ مستقیم 12 ولت می باشد. حداقل ولتاژ ورودی این آی سی در عمل باید 1+ولتاژ خروجی باشد.

آی سی رگولاتور  به دلیل پایداری بالا در تأمین ولتاژ و قابلیت تحمل جریان تا 1.5 آمپر، برای استفاده در طیف گسترده‌ای از پروژه‌های الکترونیکی، از جمله تغذیه مدارات دیجیتال و میکروکنترلرها، ایده‌آل می باشد. طراحی آی سی رگولاتور L7805CV با پکیج TO-220 امکان دفع حرارت موثر را فراهم می‌آورد، که در مواقع بارگذاری بالا برای حفظ عملکرد مطمئن و جلوگیری از داغ شدن بیش از حد ضروری می باشد.

حداکثر ولتاژ آی سی روگلاتور ها:

حداکثر ولتاژ ورودی بسته به میزان حرارت  آی سی می باشد. در دیتاشیت آی سی رگولاتور L7805 یک دمای کاری نوشته ld a,n. و چون این آی سی ولتاژ اضافی را به دما تبدیل میکند هر چقدر ولتاژ ورودی بالاتر برود این رگوولاتور داغتر خواهد شد. و اگر بتوانیم این رگولاتور را توسط هیت سینگ مناسب خنک نگه داریم میتوانیم ولتاژ بالاتری به ورودی اعمال نماییم.

مشخصات آی سی رگولاتور L7805CV

• رگولاتور 3 پین
• جریان خروجی تا 1.5 آمپر
• داشتن حفاظت حرارتی داخلی بیش از حد
• قابلیت اتلاف توان بالا
• محدود کننده جریان اتصال کوتاه ورودی
• حداقل ولتاژ ورودی رگولاتور 7805، 6 ولت می باشد
• حداکثر ولتاژ ورودی آی سی رگولاتور 7805،  35 ولت است
• جریان عملیاتی (IQ) ، 5 میلی آمپر است
