آی سی CA3130EZ dip

قیمت اصلی 95,000 تومان بود.قیمت فعلی 85,000 تومان است.

CA3130EZ یک آپ امپ همه منظوره اویجینال.

تقویت کننده عملیاتی با پهنای باند 15 مگا هرتز

آی سی ORIGINAL CA3130EZ dip



موجود

شناسه محصول: 018-01-12 Category: Tags: , ,
توضیحات

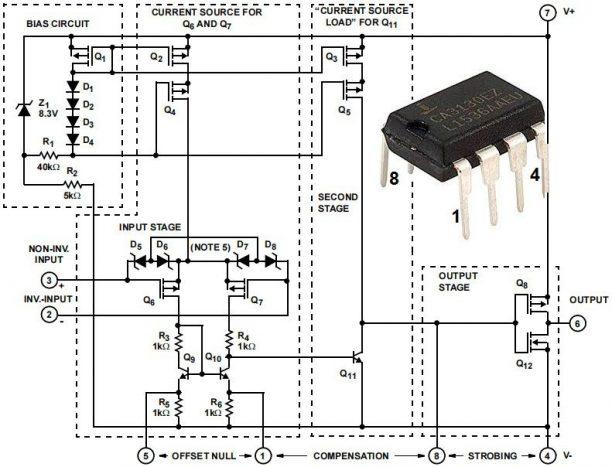

آی سی CA3130EZ dip اورجینال

آی سی CA3130EZ dip اورجینال بهترین گزینه برای ساخت فلزیاب حرفه ای. این آی سی از سری آی سی های آنالوگ می باشد.آی سی CA3130 یک OP-AMP است که توانایی به کار گیری به عنوان مقایسه کننده، تقویت کننده و غیره را دارد. آی سی CA3130 دارای 1 عدد OP-AMP در یک پکیج 8 پایه به صورت مجزا می باشد. ولتاژ کاری این آی سی از 3 ولت تا 16 ولت قابل تغییر است. از ویژگی های این آی سی قابل دسترس بودن، قیمت مناسب، پهنای باند 15MHZ، گین 100dB، ولتاژ آفست ورودی 5mV و جریان آفست ورودی 20pA می باشد.

تقویت کننده عملیاتی در واقع یک تقویت کننده ولتاژ با بهره ولتاژ بسیار بالاست و معمولاً دارای یک سر خروجی و دو سر ورودی است. که سرهای ورودی به صورت تفاضلی عمل می‌کنند. به عبارت دیگر این تقویت کننده اختلاف ولتاژ بین ورودی را تقویت می‌کند. یکی از دو سر، ورودی منفی (-) یا معکوس کننده نام دارد، زیرا تقویت کننده برای ورودی‌های اعمال شده به این سر دارای بهره منفی خواهد بود. سر دیگر ورودی مثبت (+) یا غیر معکوس کننده‌است و سیگنال‌های ورودی به این سر، در خروجی با بهره مثبت ظاهر می‌شوند.

این تقویت کننده دارای مقاومت خروجی بسیار کوچک (حدود چند اهم) بوده و از مقاومت ورودی بسیار بزرگی (بیش از چند صد کیلو اهم) برخورداراست. چون تقویت کننده عملیاتی یک قطعه فعال است برای تأمین انرژی مصرفی و بایاس ترانزیستورهای داخلی خود به تغذیه dc نیاز دارد.





تقویت کننده عملیاتی به عنوان مقایسه کننده (آپ امپ بدون فیدبک)

هنگامی که ولتاژ پایه مثبت (معکوس نکننده) از ولتاژ پایه منفی (معکوس کننده) بیشتر باشد، خروجی آپ امپ، برابر با تغذیه مثبت می‌شود (تغدیه مثبت در خروجی ظاهر می‌شود.)
و هنگامی که ولتاژ پایه مثبت (معکوس نکننده) از ولتاژ پایه منفی (معکوس کننده) کمتر باشد، خروجی آپ امپ، برابر با تغذیه منفی می‌شود (تغدیه منفی در خروجی ظاهر می‌شود.)
کاربردهای تقویت کننده
تقویت کننده معکوس نکننده
تقویت کننده معکوس کننده و قدرتمند
