تایمر دیجیتال مدل XY-J02

تایمر دیجیتال مدل XY-J02 می‌تواند برای کاربردهای مختلفی از جمله کنترل توقف و شروع عملکرد دستگاه‌های الکتریکی به تعداد مکرر می باشد. از جمله روشن و خاموش کردن لامپ‌ها، کنترل دمای دستگاه‌های پردازشی و غیره استفاده میشود. این ماژول با استفاده از یک میکروکنترلر، سیستم زمان‌بندی را اجرا می‌کند. و دارای تایمر‌های داخلی برای تعیین زمان‌های مورد نظر می باشد. همچنین دارای نمایشگر سگمنت سه رقمی برای نمایش زمان‌های تنظیمی می باشد. و همچنین این ماژول قابلیت تنظیم زمان‌های مختلف با دقت بالا و قابلیت تنظیم زمان از 0.1 ثانیه تا 999 دقیقه را دارا می باشد.

همچنین می‌تواند در ولتاژهای مختلف عمل کند. همچنین دارای ورودی و خروجی دیجیتال می باشد. بطویکه به راحتی می‌توان از آنها برای اتصال به دستگاه‌های الکتریکی استفاده کرد. در کل، ماژول تایمر XY-J02 یک ابزار کاربردی و کارآمد می باشد. که برای کاربردهای مختلفی از جمله صنعتی، خانگی و آموزشی مورد استفاده قرار می‌گیرد.

طراحی این ماژول به گونه‌ای است که بعد از خاموش شدن ماژول، تنظیمات آن از بین نمی‌رود. و به طور خودکار ذخیره می‌شود. همچنین، وجود نمایشگر Seven Segment جهت نمایش زمان فعال‌سازی رله و تنظیمات کاربر، از دیگر مزایای این ماژول به شمار می‌رود. کنترل هوشمند و نمایشگر 3 رقمی و امکان تغذیه ورودی از طریق پورت Micro USB از ویژگی‌های جدید این ماژول است. این ماژول با ولتاژ تغذیه 6 تا 30 ولت کار می‌کند؛ و علاوه بر آن می‌توان از یک شارژر موبایل با پورت Micro USB جهت تغذیه آن استفاده نمود.

نحوه استفاده

این ماژول دارای 10 حالت کارکرد متفاوت به شرح زیر می‌باشد:

• P1: با اعمال سیگنال تحریک، رله به اندازه زمان OP وصل می‌شود.
• P1.1: تحریک مجدد در زمان OP تأثیری در خروجی نخواهد داشت.
• P1.2: تحریک مجدد باعث اتصال دوباره رله می‌شود.
• P1.3: تحریک مجدد باعث قطع رله و توقف تایمر می‌شود.
• P1.4: اتصال رله در لحظه راه اندازی بدون اعمال سیگنال تحریک.
• P2.1: با اعمال سیگنال تحریک تا سپری شدن زمان CL رله قطع می‌ماند و به مدت زمان OP می‌شود (بدون تکرار).
• P2.2: با اعمال سیگنال مجدد در حین کارکرد دستگاه دوباره از ابتدا عملیات اتصال رله به مدت زمان OP و قطع رله به مدت زمان CL را انجام می‌دهد. (بدون تکرار)
• P3.1: با اعمال سیگنال تحریک، رله به مدت زمان OP وصل شده و به مدت CL قطع می‌شود و این روند با مقدار مشخص LOP تکرار می‌گردد.
• P4: با اعمال مجدد سیگنال تحریک در مدت زمان OP تایمر ریست شده و رله به مدت زمان OP وصل می‌ماند.
• P3.2: بدون نیاز به سیگنال تحریک با راه اندازی دستگاه رله به مدت OP وصل شده و به مدت CL قطع می‌شود و این روند با مقدار مشخص LOP تکرار می‌گردد.

با تنظیم پارامتر LOP روی گزینه – – – تعداد تکرار بینهایت اعمال می‌شود.

نحوه راه اندازی:

برای تنظیم پارامترهای سیستم اعم از مد کاری و مدت زمان OP(زمان وصل). CL(زمان قطع) و مقدار LOP(تکرار زمان وصل وقطع) به طریق زیر عمل می‌کنیم:

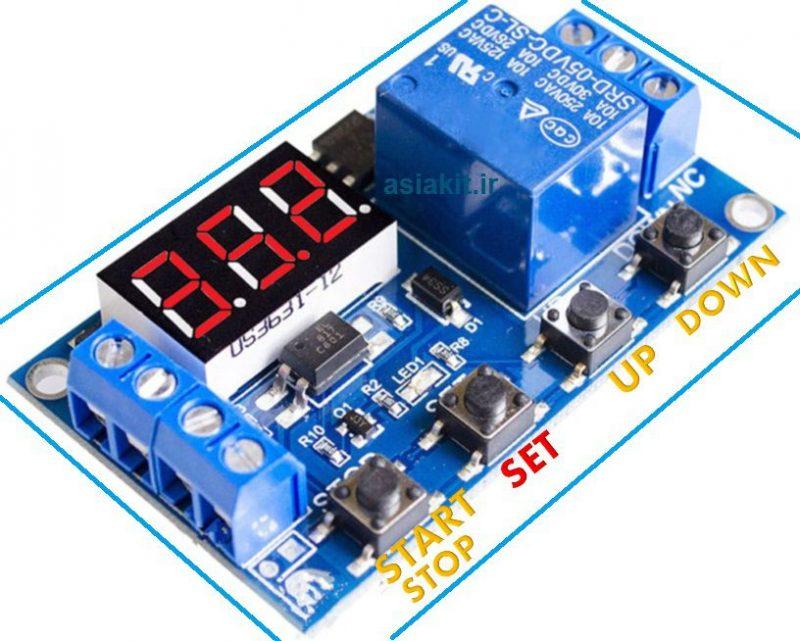

1. کلید SET را به مدت 2 ثانیه نگهدارید تا مدهای کاری نمایان شوند.
2. با استفاده از کلیدهای UP و DOWN یک مد کاری را انتخاب می‌کنیم.
3. برای تعیین پارامتر بعدی نیز SET را به صورت لحظه‌ای فشار می دهیم. و به همان ترتیب مقداردهی می‌کنیم؛ اگر در مد مورد نظر CL و یا LOP مورد نیاز باشد نیز به همین ترتیب عمل می‌کنیم.
4. در نهایت بعد از تنظیمات لازم، دکمه SET را به مدت 3 ثانیه فشار می‌دهیم تا تنظیمات مورد نظر پیکربندی شود.

برای اطلاع از مقدار پارامترهای سیستم یا مد تنظیم شده با فشار دادن لحظه‌ای کلید SET، همه پارامترها به صورت پشت سر هم نمایش داده می‌شوند.

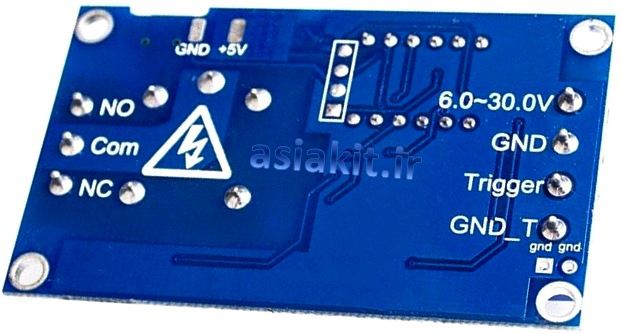

برای ایجاد سیگنال تحریک پایه مثبت، سیگنال تحریک به منبعی در محدوده 3 تا 24 ولت مستقیم متصل شده و کافی است دو زمین مدار (منظور مدار تایمر و مدار مولد ولتاژ تحریک) را به هم اتصال دهیم تا سیگنال تحریک ایجاد شود.

مشخصات فنی :

ولتاژ کاری 6 الی 30 ولت

ولتاژ تریگ 3 الی 24 ولت

دارای کلید جهت تنظیم زمان

دارای مدار محافظ بایاس معکوس

دمای کاری 40- الی 85+ درجه سانتی گراد

قابلیت تغذیه از طریق پورت میکرو یو اس بی

جریان مصرفی پایین و در حدود 20 الی 50 میلی آمپر

قابلیت تنظیم زمان از 100 میلی ثانیه الی 999 دقیقه

دارای نمایشگر Seven Segment جهت نمایش زمان تایمر

مجهز به کلید اضطراری جهت متوقف کردن فعالیت در شرایط خاص(کلیدSTOP)

دارای حافظه داخلی جهت ذخیره تنظیمات و حفظ تنطیمات پس از قطع برق
