ترمینال KF126 5.0mm 3PIN

ترمینال KF126 5.0mm 3PIN

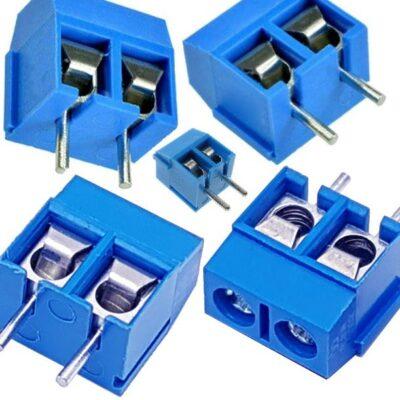

نوعی کانکتور روی بردی می باشد که برای اتصال محکم سیم به برد مدار استفاده می شود. در ترمینال رو بردی یک تیکه پس از نصب ترمینال روی برد  ابتدا سیم های مربوطه وارد محفظه ترمینال میشوند سپس از طریق پیچ های ترمینال در درون آن محکم میگردند.

ترمینال های روبردی برای اعمال ورودی و یا دریافت خروجی (مانند سیگنال ولتاژ ، دیتا و…) از مدارات الکترونیکی کاربرد دارند. این مدل کانکتور ها بر اساس فاصله پایه ، ظاهر ، ابعاد و قطر سیم هایی که به درون ترمینال میرود تقسیم بندی می شوند.

غالب این ترمینال ها دارای فاصله پایه 5 میلیمتر هستند و با اعداد 3 رقمی 126،  300 و   301نام گذاری می شوند. اول این اعداد 3 رقمی که بیان کننده مدل ترمینال پیچی روبردی هستند معمولا دو حرف انگلیسی وجود دارد. که خلاصه نام کارخانه تولید کننده ترمینال مشخص می نماید. بعنوان مثال kf (خلاصه نام شرکت kaifeng و یا kefa) و mx (شرکت maxt) هستند. در برخی از این ترمینال ها فاصله پایه مبنای نام گذاری می باشد. غالبا ترمینال های رو بردی آسانسوری که با نام ترمینال نردبانی نیز شناخته می شوند، سبز  یا آبی می باشند. ولی برخی دیگر ترمینال ها مشکی یا نارنجی می باشند .

قابلیت افزایش پین های ترمینال

در یک طرف کانکتور MX126 ، برجستگی و در طرف دیگر تورفتگی وجود دارد؛

از آنجا که این تیپ ترمینال های روبردی فقط به صورت دو پین و سه پین تولید شده اند؛

اگر ترمینال با تعداد پین غیر از 2 پین و 3 پین خواستیم باید تعداد مناسب از آنها را کنار هم سوار کنیم.

از این جهت به اینها ترمینال روبردی آسانسوری یا نردبانی می گویند.

مشخصات فنی:

• ساخت: KEFA
• ولتاژ: 300 ولت
• جریا : 12 آمپر
• دمای کاری  :منفی 45 تا مثبت 150 درجه سانتی گراد
• بیشترین حرارت برای لحیم کاری : +250c  برای 5 ثانیه
• اندازه سیم: 22-14AWG
• گشتاور: 0.4Nm(3.5lb-in)
• طول نوار بر حسب میلی متر: 5mm-6mm
• فاصله دو پایه بر حسب میلی متر: 5mm
• پیچ : صفحه ازجنس M2.5 ، فلز روی و فولاد.
• کنتاکت: صفحه از جنس فسفر، برنز و نیکل.
• رنگ: سفید.
• نوع پیچ:چهارسو .
