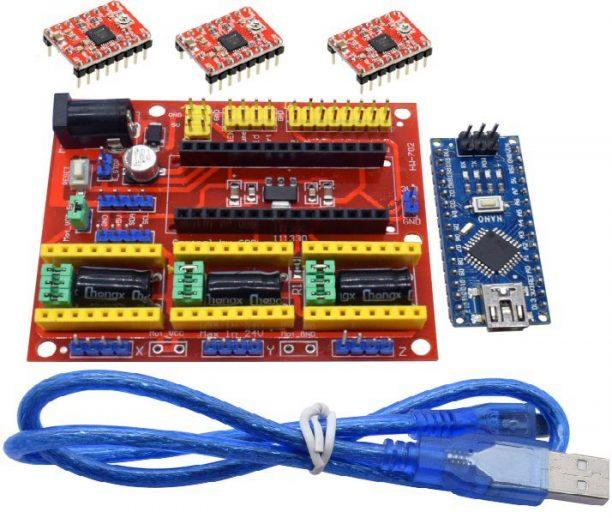

شیلد درایور CNC ورژن4

شیلد درایور CNC ورژن4 از شیلد درایور CNC آردوینو ورژن 4 در ماشین‌های CNC. لیزر‌های حکاکی، چاپگر و همین‌طور در پرینتر‌های سه بعدی استفاده می‌شود. شیلد درایور V4 CNC سازگار با برد آردوینو نانو چهار اسلات یا شیار برای قرار گرفتن ماژول درایور A4988 استپر موتور دارد. که می‌تواند به طور همزمان از آن‌ها پشتیبانی کند. درایور A4988 علاوه بر تنظیم کردن جریان، برای ترجمه عملیات و دستورات داده می شود استفاده می‌گردد. بطوریکه این ویژگی باعث می شود کار و استفاده از این شیلد برای کاربران بسیار ساده و آسان شود. از درایور A4988 برای راه‌اندازی استپر موتورهای دوقطبی در حالت‌های پله کامل، 1/2، 1/4، 1/8 و 1/16 پله استفاده می‌شود. هر استپر موتور به دو پورت ورودی و خروجی (I/O) نیاز دارد. و یا به عبارت دیگر هشت پورت ورودی و خروجی روی این شیلد برای قرار می گیرد.که برای استفاده از چهار استپر موتور مناسب می باشد.

به طور کلی هر کانال استپر موتور فقط به 2 پورت IO نیاز دارد، یعنی 6 پورت IO برای مدیریت 3 موتور پله ای کافی است. این برد کنترلر CNC می‌تواند به سرعت برای مدیریت موتورهای پله‌ای در پروژه کار کند.

این شیلد از بردهای توسعه ی یافته آردوینو می باشد و به راحتی به بورد ARDUINO NANO سوار می شود. به کمک این شیلد، نمایشگر و بورد آردوینو نانو می توانید CNC سه محوره، دستگاه برش CNC ، دستگاه لیزر CNC ، انواع پرینتر سه بعدی و تمام چیزهایی که نیاز به CNC دارند را بسازید.
ماژول های راه اندازی استپ موتور را می توان روی این شیلد سوار کرد و به این طریق برد آردوینو قادر به کنترل موتورها در نقش محور های مختلف یک دستگاه CNC می باشد.
برد شیلد درایور CNC آردوینو از 3 محور پشتیبانی می کند که در نوع خود بسیار قوی و کاربردی می باشد. با استاندارد GBRL کاملا سازگار می باشد برای هر محور یک استاپ دارد. (در مجموع 3 استاپ).

مشخصات:

• در ورژن 1.4 بر روی برد این محصول از خازن‌ها و مقاومت‌ها استفاده شده
• از طریق پین‌های I2C و SPI می‌توان قابلیت‌های این کنترلر را گسترش داد
• سه ماسفت برای هیتر/ فن و سه ترمیستور برای جریان
• پشتیبانی از پرینتر‌های سه بعدی با دو اکسترودر
• قابلیت اضافه کردن ماژول SD کارت
• فیوز 5A برای امنیت و حفاظت
• کنترل گرما ار طریق اضافه کردن فیوز 11A
• پشتیبانی از پنج درایور  استپر موتور
• اتصال همه ماسفت‌ها به پین PWM
• LED نشانگر فعال بودن خروجی هیتر
• دارای دو خروجی برای محور Z
• پشتیبانی از چهار سروو موتور
