فرستنده گیرنده ریموت 4کانال 433MHz
فرستنده گیرنده ریموت 4کانال 433MHz. شما به سادگی از طریق یک فرستنده ریموت و گیرنده ASK می توانید چندین رله را روشن و خاموش کنید. قیمت ارزان، فاصله 100 متر در فضای باز. سادگی کارکرد این ماژول ها باعث می شود تا بیشترین کاربرد را در تجهیزات عمومی قابل مصرف باشد. و این ماژول ها در فرکانس های کاری 433 و 315 ساخته می شوند. و نسبت به فرکانس ریموت خود باید فرکانس گیرنده نیز انتخاب شوند. دیگر اینکه این ماژول در سه حالت لچ ، لحظه ای و آلاکلنگی قابل تنظیم می باشد. و قابلیت کنترل تک تک کانال ها به صورت جداگانه و با استفاده از ریموت امکان پذیر می باشد. لذا خروجی مربوط به دکمه تغییر وضعیت می دهد(صفر یا یک می شود).
ریموت کنترل فیکس کد ( Fixed Code )
ریموت کنترل های کدفیکس یا فیکس کد معمولا از آی سی PT2262 به عنوان انکودر در مدار فرستنده استفاده می کنند .در این نوع از ریموت کنترل ها در مدار فرستنده، یک کد ۸ بیتی به صورت سخت افزاری تنظیم می گردد .
این کد به عنوان آدرس محرمانه فرستنده در نظر گرفته می شود . برای هماهنگی فرستنده وگیرنده باید کد ۸ بیتی هر دو یکی باشد،این کار معمولا به صورت لحیم کردن ۸ پایه فرستنده به GND یا VCC است .
ریموت کنترل های لرنینگ کد یا کد لرن ( Learning Code)
ریموت کنترل ها ی کد لرن از آی سی EV1527 یا RT1527 یا FP1527 به عنوان اینکودر در مدار فرستنده بهره می برند. در ریموت های کد لرنینگ یا کد لرن نیز کد آدرس یک کد ۸ بیتی است. کد منحصر‌به فرد توسط کارخانه‌ی تولید‌کننده. در آی سی ریموت قرار می‌گیرد،کاربر نمی‌تواند آن را تغییر بدهد.
ریموت کنترل ها و گیرنده های ASK معمولا در فرکانس های ۴۳۳MHz و ۳۱۵MHz ساخته می شوند. در هنگام خرید ریموت کنترل و گیرنده آن دقت داشته باشید که هر دو باید هم فرکانس باشند.
محتویات کالا:

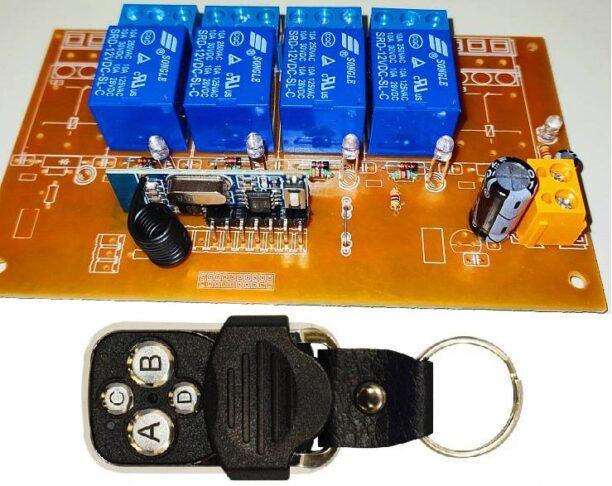

- یک عدد گیرنده کامل 4 کاناله
- یک عدد فرستنده ریموت فلزی 433 مگاهرتز+باتری
مشخصات فنی برد گیرنده:
- ابعاد: 75 در 65 میلی متر
- تعداد رله: 4 عدد
- فرکانس کاری ریموت: 433 مگاهرتز
- ولتاژ و جریان قابل تحمل رله ها: حداکثر جریان لحظه ای 10 آمپر در ولتاژ 220 ولت و 10 آمپر DC
- ولتاژ کاری گیرنده: 9 الی 12 ولت نیم آمپر
- تعداد ریموت قابل پشتیبانی: 19عدد
- برد مفید: 100 متر بستگی به محل قرار گیری آنتن گیرنده و وضعیت باتری ریموت دارد
مشخصات ماژول گیرنده:
دمای کاری : 25- ~ 75+
سرعت انتقال دیتا : 2.4Kbps
حساسیت گیرنده: -108 دسی بل
جریان مصرفی : کمتر از 5mA
جریان خروجی هر کانال: کمتر از 10mA
برد گیرنده: 50 تا 100 متر
ولتاژ کاری : 5V – 3.3V
فرکانس حامل : 433Mhz
مدلاسیون : ASK
نوع کاربرد : گیرنده
پارت نامبر : RX480
دارای 3 مد کاری لحظه ای، حافظه دار و اینترلاک(الاکلنگی)
پشتیبانی از 19 ریموت بصورت همزمان
نحوه افزودن ریموت:
دکمه لرن گیرنده راطبق یک از مدهای زیر فشار دهید تا LED آن روشن شود. سپس هر دکمه ای را روی ریموت فرستنده فشار داده تا ریموت بر روی گیرنده با همان حالت(مد) لرن شود(LED گیرنده 3 بار چشمک خواهد زد).
نحوه حذف ریموت:
دکمه لرن را 8 بار فشار دهید تا کد ذخیره شده حذف شود(ال ای دی 7 بار چشمک خواهد زد).
نحوه تعیین حالت(مد) کاری دستگاه گیرنده
.یک بار با زدن دکمه لرن: 4 رله در حالت لحظه ای کار می کنند
.دو بار : 4 رله در حالت لچ (قفل) کار می کنند
.سه بار : 4 رله در حالت آلاکلنگی ای کار می کنند
دو حالتی
.چهار بار زدن دکمه لرن: 2 رله در حالت لحظه ای و 2 رله در حالت لچ(دائم) کار می کنند
.پنج بار: 2 رله در حالت لحظه ای و 2 رله در حالت آلاکلنگی کار می کنند
.شش بار: 2 رله در حالت لچ و 2 رله در حالت آلاکلنگی کار می کنند
هفت بار: 2 رله در حالت آلاکلنگی و 2 رله دیگر هم در حالت آلاکلنگی :مناسب کنترل کولر آبی
هشت بار با زدن دکمه لرن: کل حافظه ریموت گیرنده پاک می شود
