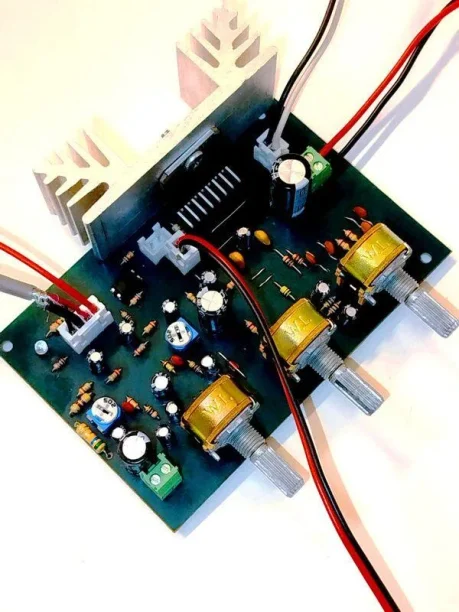

ماژول آمپلیفایر کامل 2x35W

ماژول آمپلیفایر کامل 2x35W با تراشه TDA7377. این ماژول با دارا بودن ورودی و خروجی 2 کانال با ارائه قدرت تقویت صوت 70 الی 140 وات شامل 2 خروجی 35W واقعی RMS یک گزینه مناسب می باشد . برای ساخت سیستم صوتی خودرو یا سیستم صوتی خانگی و ساخت اسپیکر خانگی با کیفیت ارائه صدای بسیار خوب و فاقد نویز می باشد.در طراحی این ماژول از تراشه TDA7377 در کلاس کاری AB بهره مند می شود. که دارای بازده بالای 88% انرژی را دارد. و نویز صدا با کمترین میزان خود می رساند.

اَمپلی فایر (به انگلیسی: Amplifier) به معنای تقویت‌کننده می‌باشد. که در سیستم‌های الکتریکی نقش تقویت سیگنال‌های الکترونیکی را عهدهدار می باشد، یک اَمپلی فایر بیشتر برای تقویت سیگنال‌های صوتی استفاده می‌شود. اَمپلی فایر یا تقویت کننده های الکترونیکی در موسیقی برای تقویت صدای سازهای پیکاپ داری مانند گیتار الکتریک، گیتار باس، ویولون و غیره استفاده می‌شود.

اَمپلی فایرها بطور عمده دارای دو مدار الکتریکی به نام دریافت سیگنال صدا (Pre Amp) و تقویت کنندهٔ صدا (Power Amp) می باشند. از مهم‌ترین قطعاتی که در کیفیت صدای یک امپلی فایر بسیار مهم می باشد وجود چند ترانزیستور می‌باشد. در گذشته در تمامی اَمپلی فایرها از ترانزیستور استفاده می‌شد. اما با گذشت زمان و روی کار آمدن آی سی ها. که جایگزین مناسبی برای ترازیستورها به میدان می آید. که از لحاظ هزینه بسیار کمتر از لامپ‌های خلأ می باشد. برخلاف تصور، ماژول آمپلیفایر کامل 2x35W ترانزیستوری به مراتب بهتر و راحت‌تر از یک امپ لامپی قابلیت راه اندازی اسپیکرهای متنوع را دارا می باشد. اَمپلی فایر لامپی در این مورد با مشکلاتی روبرو می شود. که برای گرفتن صدای در خور از یک اَمپلی فایر لامپی خوب باید اسپیکر مناسب آن تهیه شود.

مشخصات ماژول آمپلیفایر کامل 2x35W :
این ماژول دارای سه ولوم جهت حجم صدا،باس و تریبل و دو پتانسیومتر جهت کنترل صدا می باشد.
جریانی موردنیاز برای راه اندازی کامل ماژول حدود 0.3 الی 4 آمپر می باشد .
بالاترین قدرت  خروجی در امپدانس  4 OHM می باشد .
جریان مصرفی در حالت No Signal بین 70 تا 90 میلی آمپر است.
ولتاژ کاری مدار 10 ولت الی 13 ولت DC می باشد.
ورودی بصورت جک 3.5mm استاندارد یا پین هدر می باشد .
از نظرکیفتی ، کیفیت صدای خروجی فوق العاده مطلوبی دارد.
محافظت شده در برابر اضافه بار ، دمای بالا و اتصال کوتاه لحظه ای خروجی ها .
فرکانس تقویت این آی سی از 20 هرتز تا 20 کیلوهرتز می باشد .
ابعاد برد با هیت سینک (6.5X9X5) می  باشد .
برای استفاده مداوم از ماژول آمپلیفایر کامل 2x70W با حداکثر توان(140W) حتما از هیت سینک با سایز بزرگ و فن استفاده کنید .
