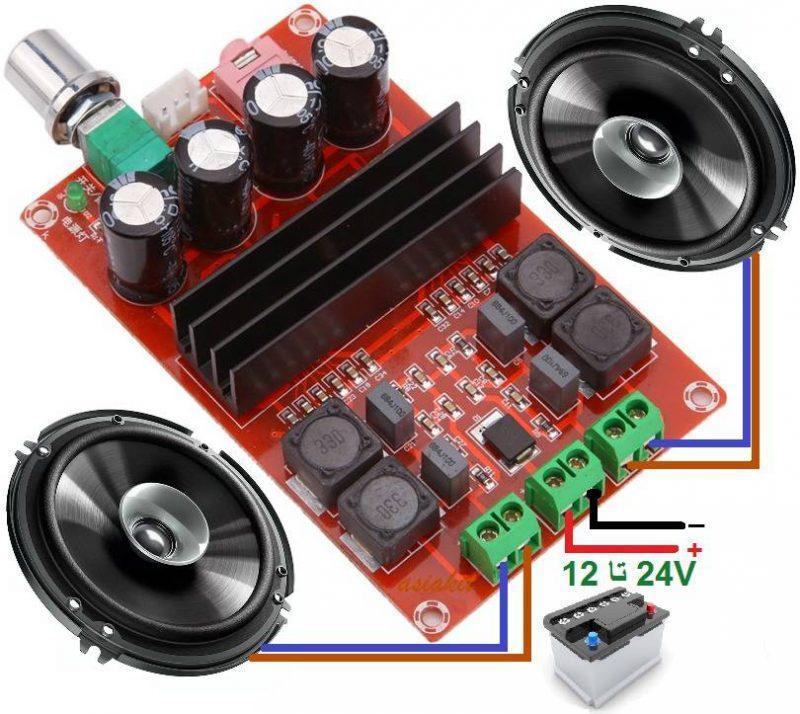

ماژول آمپلی فایر 2X100W

ماژول آمپلی فایر 2X100W با تراشه TPA3116 از شرکت TI. با این ماژول می توان دو تا میدرنج پر قدت راه اندازی نمود. با دارا بودن ورودی و خروجی 2 کانال با ارائه قدرت تقویت صوت 200 وات شامل 2 خروجی 100W واقعی RMS یک گزینه مناسب می باشد . برای ساخت سیستم صوتی خودرو یا سیستم صوتی خانگی و ساخت اسپیکر خانگی با کیفیت ارائه صدای بسیار خوب و فاقد نویز می باشد.در طراحی این ماژول از تراشه TDA7377 در کلاس کاری D بهره مند می شود. که دارای بازده بالای 90% انرژی را دارد. و نویز صدا با کمترین میزان خود می رساند.

اَمپلی فایر (به انگلیسی: Amplifier) به معنای تقویت‌کننده می‌باشد. که در سیستم‌های الکتریکی نقش تقویت سیگنال‌های الکترونیکی را به عهده دارد، یک اَمپلی فایر بیشتر برای تقویت سیگنال‌های صوتی استفاده می‌شود. اَمپلی فایر یا تقویت کننده های الکترونیکی در موسیقی برای تقویت صدای سازهای پیکاپ داری مانند گیتار الکتریک، گیتار باس، ویولون و غیره استفاده می‌شود.

اَمپلی فایرها بطور عمده دارای دو مدار الکتریکی به نام دریافت سیگنال صدا (Pre Amp) و تقویت کنندهٔ صدا (Power Amp) می باشند. از مهم‌ترین قطعاتی که در کیفیت صدای یک امپلی فایر بسیار مهم است وجود چند ترانزیستور می‌باشد. تمامی اَمپلی فایرها قدیمی دارای مدار ترانزیستوری می باشند. اما با گذشت زمان و روی کار آمدن آی سی ها. که جایگزین مناسبی برای ترازیستورها می باشد که از لحاظ هزینه بسیار کمتر از لامپ‌های خلأ می باشد. برخلاف تصور، اَمپلی فایر ترانزیستوری به مراتب بهتر و راحت‌تر از یک امپ لامپی قابلیت راه اندازی اسپیکرهای متنوع را دارد. اَمپلی فایر لامپی در این مورد با مشکلاتی روبرو هست. برای گرفتن صدای در خور از یک اَمپلی فایر لامپی خوب باید اسپیکر مناسب آن تهیه شود.

این ماژول:

یک تقویت کننده کلاس D بوده که دارای بازده بیشتر از 90 درصد می باشد و مشخصه تلفات آن بسیار پایین بوده و بدلیل استفاده از مدولاسیون دیجیتال ویژه از تداخلات AM جلوگیری می کند و صدای شفاف و با کیفیتی را تامین می نماید. این ماژول در برابر اتصال کوتاه، بالارفتن حرارت یا OverHeating، Under and Over Voltage محافظت شده می باشد. ولتاژ تغذیه این ماژول می تواند DC 12-24V است. مقاومت ورودی آن در حدود 51 کیلو اهم برای هر کانال بوده و شما می توانید از اسپیکرهای 4 تا 8 اهم برای خروجی آن استفاده نمایید.رنج پاسخ دهی فرکانسی این ماژول 14هرتز تا 100 کیلوهرتز است و نسبت سیگنال به نویز آن 100 دسی بل است.
