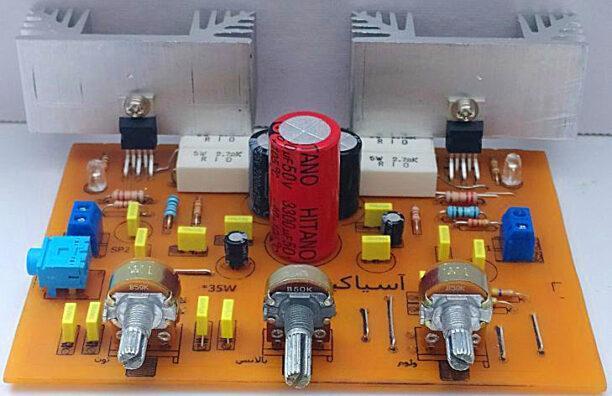

ماژول آمپلی فایر 2x35W

ماژول آمپلی فایر 2x35W با 2 تراشه TDA2050، این ماژول با دارا بودن ورودی و خروجی 2 کانال با ارائه قدرت تقویت صوت 70 وات شامل 2 خروجی 35W واقعی RMS یک گزینه مناسب. برای ساخت سیستم صوتی خانگی و ساخت سینما خانگی با کیفیت ارائه صدای بسیار خوب و فاقد نویز می باشد.در طراحی این ماژول از تراشه های TDA2050 در کلاس کاری AB بهره برده می شود. که دارای بازده بالای 88% انرژی بوده و نویز صدا با کمترین میزان خود می رسد.

اَمپلی فایر (به انگلیسی: Amplifier) به معنای تقویت‌کننده می‌باشد که در سیستم‌های الکتریکی نقش تقویت سیگنال‌های الکترونیکی را به عهده دارد. یک اَمپلی فایر بیشتر برای تقویت سیگنال‌های صوتی استفاده می‌شود. اَمپلی فایر یا تقویت کننده های الکترونیکی در موسیقی برای تقویت صدای سازهای پیکاپ داری مانند: گیتار الکتریک، گیتار باس، ویولون و غیره استفاده می‌شود.

اَمپلی فایرها بطور عمده دارای دو مدار الکتریکی به نام دریافت سیگنال صدا (Pre Amp) و تقویت کنندهٔ صدا (Power Amp) هستند. از مهم‌ترین قطعاتی که در کیفیت صدای یک امپلی فایر بسیار مهم می باشد. وجود یک ترانزیستور می‌باشد. در گذشته در تمامی اَمپلی فایرها از ترانزیستور استفاده می‌شد اما با گذشت زمان و روی کار آمدن آی سی ها. جایگزین مناسبی برای ترازیستورها به میدان می آید که از لحاظ هزینه بسیار کمتر از لامپ‌های خلأ می باشد. برخلاف تصور، اَمپلی فایر ترانزیستوری به مراتب بهتر و راحت‌تر از یک امپ لامپی قابلیت راه اندازی اسپیکرهای متنوع را دارد. اَمپلی فایر لامپی در این مورد با مشکلاتی روبرو هست. برای گرفتن صدای در خور از یک اَمپلی فایر لامپی خوب باید اسپیکر مناسب آن تهیه شود.

مدار منبع تغذیه ماژول آمپلی فایر برای دو حالت منبع تکی و منبع دوبل:

مشخصات :
حداقل وحداکثر جریان مورد استفاده توسط یک کانال چیزی در حدود 0.2 A الی 2.5A  می باشد.
جریانی که موردنیاز برای راه اندازی کامل ماژول حدود 2 الی 5 آمپر می باشد .
بالاترین قدرت  خروجی در امپدانس  6 OHM می باشد .
جریان مصرفی در حالت No Signal بین 100 تا 200 میلی آمپر است.
ولتاژ کاری مدار 12 الی 35 ولت یا  10 ولت دوبل الی 20 ولت دوبل DC می باشد.
ورودی بصورت جک 3.5mm استاندارد می باشد .
از نظرکیفتی ، کیفیت صدای خروجی فوق العاده مطلوبی دارد.
محافظت شده در برابر اضافه بار ، دمای بالا و اتصال کوتاه خروجی ها .
فرکانس تقویت این آی سی از 20 هرتز تا 20 کیلوهرتز می باشد .
ابعاد برد با هیت سینک حدود (17X10X6) سانتیمتر می باشد .
برای استفاده مداوم از مدار آمپلی فایر با حداکثر توان ، حتما از هیت سینک با سایز بزرگتر و خمیر سیلیکونی استفاده کنید .

کلاس های تقویت کننده ها

• تقویت‌کننده کلاس A: ترانزیستور خروجی این تقویت‌کننده، ۳۶۰ درجه یا کل سیکل شکل موج ورودی را هدایت می‌کند.

• تقویت‌کننده کلاس ‌B: هریک از دو ترانزیستور خروجی، نصف یا 180 درجه از کل سیکل شکل موج خروجی را به خروجی هدایت می‌کنند.

• تقویت‌کننده کلاس AB: دو ترانزیستور خروجی، بین 180 تا 360 درجه از شکل موج ورودی را هدایت می‌کنند.

تقویت‌کنندگی یک تقویت‌کننده کلاس A (که در آن، ترانزیستور خروجی برای کل سیکل شکل موج ورودی، هدایت می‌کند) می‌تواند بالا باشد، اما بازده تبدیل از منبع DC‌ به توان خروجی AC معمولاً کم‌تر از 50 درصد می باشد. اگر مدار تقویت‌کننده کلاس A را به گونه‌ای اصلاح کنیم که در کلاس B‌ کار کند، جریان کلکتور هر ترانزیستور 180 درجه از سیکل را به خروجی هدایت خواهد کرد. مزیت این کار این است که بازده تبدیل DC به AC به 75 درصد خواهد رسید. اما پیکربندی کلاس B، در خروجی اعوجاج ایجاد می‌کند که قابل قبول نیست.

تقویت‌کننده کلاس AB، با ترکیب ویژگی‌های بازده بالای تقویت‌کننده کلاس B و اعوجاج کم تقویت‌کننده کلاس A، مدار مناسبی برای استفاده در کاربردهای مختلف می باشد.

تقویت‌کننده کلاس AB، ترکیبی از تقویت‌کننده‌های کلاس A و B‌ می باشد. این تقویت‌کننده در توان‌های پایین، مانند کلاس A و در جریان‌های بالا، مانند کلاس B‌ عمل میکند. این کار، با پیش‌بایاس دو ترانزیستور در خروجی تقویت‌کننده انجام می‌شود. هر ترانزیستور، بسته به مقدار جریان خروجی و پبش‌بایاس، بین 180 تا 360 درجه از زمان هدایت می کند.
