ماژول ساعت دقیق PCF8563

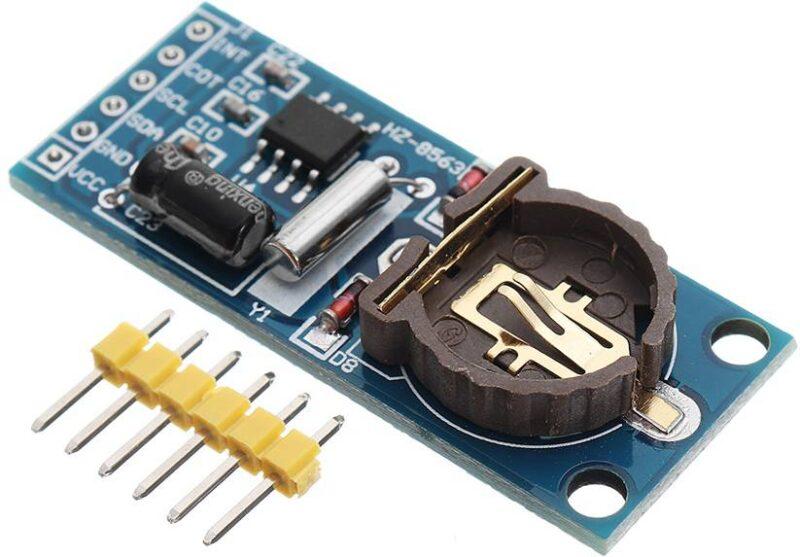

ماژول ساعت دقیق PCF8563، در واقع این ماژول ساعت زمان واقعی real time clock(RTC) بوده که از پروتکل سریالI2C پشتیبانی می کند. کارکرد این ماژول براساس کدهای binary coded decimalکه اصطلاحا کدBCD می باشد.باتری بک آپ قرار گرفته بر روی این ماژول زمانیکه برق در دسترس نیست باعث جلوگیری از عقب افتادن زمان خواهد شد. منبع کلاک این آی سی از یک کریستال ساعت به فرکانس ۳۲٫۷۶۸KHZاستفاده می کند. این آی سی قابل کارکرد در دو حالت۲۴ساعته و۱۲ساعته AM/PM را دارا می باشد. همچنین علاوه بر ساعت بصورت ثانیه، دقیقه، ساعت امکان ذخیره تاریخ بصورت روز، هفته، ماه، سال را نیز دارد. در ضمن اطلاعات نوشته شده بر روی این آی سی تا سال۲۱۰۰ برنامه ریزی شده است.

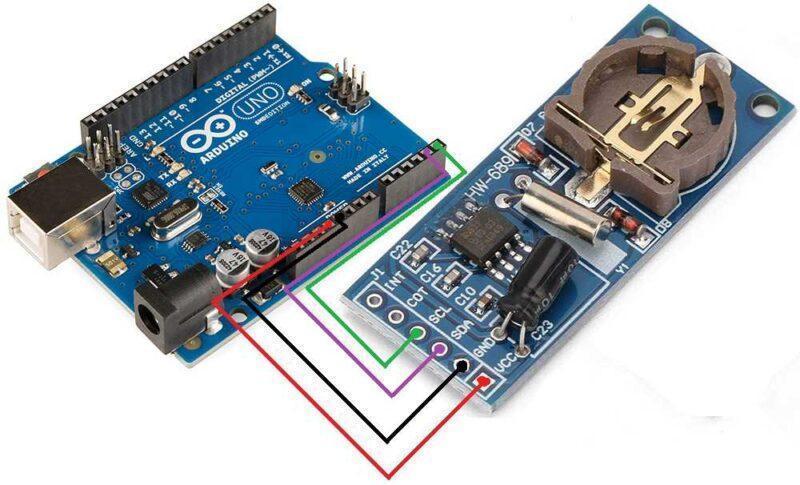

این ماژل یک کار راه انداز وخوبی است. اما در عوض ماژول پیشرفته باطری LIR 1220 کار می کند. برای این قضیه در اینترنت آموزشهای زیادی وجود دارد. نوع ارتباط این ماژول با برد آردوینو هم I2C است. یعنی با دو سیم به SCL,SDA وصل می شود.که اگر از برد UNO استفاده میکنید همان A4,A5 می باشد. دو سیم دیگر ماژول ساعت هم برای تغذیه می باشد. که یکی به 3.3یا 5 ولت ودیگری به GND اردینو وصل می شود. یعنی در کل از 4 سیم برای این برد استفاده میشود. البته چند پین دیگر هم دارد که استفاده معمولی ندارند و باید دیتا شیت آن را مطالعه کرد.

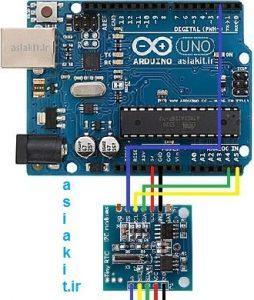

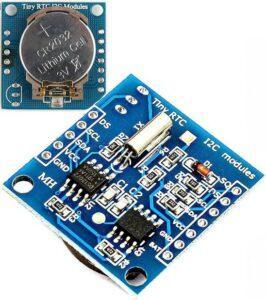

توضیح اینکه برای ماژول DS1307+24C32 می توان از دو نوع باتری استفاده کرد.نوع شارژی: LIR2032 و نوع معمولی: CR2032 . اگر از معمولی استفاده می کنید. باید مقاومت های R4,R5,R6 و دیود D1 رو در بیارید و مقاومت R6 رو با یک سیم اتصال کوتاه کنید. وگر نه ماژول شروع میکند به شارژ باتری که عاقبت به خرابی باطری می انجامد.نکته دوم اینکه باید VCC, GND را مشترک با اردوینو بگیرید.
ویژگی ها :
– امکان شمارش زمان واقعی به صورت دقیق
– دارای باتری پشتیبان جهت شمارش در زمانی که تغذیه قطع است
– ولتاژ تغذیه 3V و 5V ، که امکان اتصال مستقیم به آردوینو را فراهم می سازد
– محاسبه خود کار ماه های کمتر از 31 روز
– جریان در حالت کاری 1.5mA
– قابلیت شمارش روز ماه و سال
– درای حافظه غیر فرار 24C32
– امکان شمارش سال های کبیسه
– ارتباط I2C
– جریان مصرفی باتری پشتیبان کمتراز500nA
مشخصات فنی ماژول ساعت دقیق PCF8563 :
- ولتاژ عامل ساعت: 1.0 V تا 5.5 V در دمای اتاق
- جریان ؛ 0.25A در VDD = 3.0 V و Tamb = 25 ℃
- I2C-bus در VDD = 1.8 V تا 5.5 V)
- خروجی قابل برنامه ریزی برای دستگاه های جانبی (32.768 kHz، 1.024 kHz، 32 هرتز و 1 هرتز) عملکرد زنگ و تایمر
- خازن نوسانگر مجتمع
- تنظیم مجدد داخلی (POR)
- آدرس : آدرس فرعی 2C-bus: A3h را بخوانید و A2h را بنویسید
کاربرد ها :
– دستگاه های اندازه گیری زمان
– آلارم و هشدار دهنده ها
– تابلو های شهری و تابلو روان ها
– کارهای های امدد
– سیستم های روز شمار
– تجهیزات حضور و غیاب
– سیستم های تایمینگ و تایمر ها
Product Description
Features:
1. The PCF8563 RTC Board provides the real-time clock/calendar function, which can be driven by a battery on board and works independently even when the MCU is turned off.
2. Low-cost, extremely accurate I2C real-time clock (RTC).
3. More steady and precise than DS1302 or DS1307
4. Support I2C bus cascade (by pin, row seat docking method, which can use multiple I2C module)
5. All the possible elicitations: In addition to the necessary interfaces for SDA and SCL, the INT and COT that may be used are also elicited.
6. Spare battery: When the system is powered off, the backup battery supplies power to the PCF8563 chip. The low power consumption of the PCF8563 ensures that the battery can be powered normally for ten years.
7. Crystal oscillator: The new original crystal oscillator ensures the stable and accurate travel time of the chip PCF8563.
Specification:
Condition: 100% Brand New
Item Type: Real Time Clock Module
Wide Voltage Range: 1.0-5.5V
Typical Value: 0.25uA
Output Frequency: 32.768KHz, 1024Hz, 32Hz, 1Hz
Battery: CR1220 3V Button Battery
Board Size: Approx. 4.2 * 1.7cm / 1.7 * 0.7in
Notes:
1. The yellow pin shall be attached to the customer during delivery, but not welded to the board; The customer can weld pin or not weld or weld other connectors according to his own needs.
2. The attached program is tested and passed on STC89C52. KEIL compilation environment only provides reference and theoretical technical support, but does not provide debugging and reading service.
