ماژول کی پد ۴ *۴ لمسی خازنی XD-62B TTP229
78,500 تومان
ماژول کی پد 4 در 4 لمسی خازنی XD-62B TTP229
موجود
ماژول کی پد 4 *4 لمسی خازنی
ماژول کی پد 4 *4 لمسی خازنی صفحه کلیدها (keypads) مجموعه‌ای از دکمه‌ها هستند که در یک صفحه یا پد مرتب شده‌اند. در این پد کلیدهای مربوط به ارقام، نمادها یا حروف الفبا قرار دارد. صفحه کلیدهایی که بیشتر حاوی عدد هستند و در رایانه‌ها استفاده می‌شوند، صفحه کلیدهای عددی نام دارند. درواقع صفحه کلیدها در دستگاه‌هایی یافت می‌شوند که بیشتر به ورودی عددی نیاز دارند. مانند ماشین‌حساب، کنترل تلویزیون، تلفن‌های دکمه‌ای، خودپردازها، قفل‌های ترکیبی و قفل‌های دیجیتالی درب و….
صفحه کلید ماتریکس، نوعی از صفحه کلید است که در تلفن‌های همراه، ماشین حساب‌ها، اجاق‌های ماکروویو، قفل درها و … مشاهده می‌شود. عملاً همه‌جا هستند. با این حال، در الکترونیک استفاده از این صفحه کلیدها یک روش عالی برای جابه‌جایی در منوها، وارد کردن رمزهای عبور و کنترل ربات‌ها است.
ماژول کی پد خازنی XD-62B TTP229
ماژول کیپد TTP229 یک کیپد با قابلیت تاچ خازنی است. این ماژول که ۱۶ کلید بر روی خود دارد، می تواند ارقام یک الی ۱۶ را از ورودی دریافت کند. ماژول کیپد تاچ TTP229، دارای پایه هایی جهت تشخیص کلیدهای فشرده شده است. این پایه ها، از کلید ۱ الی ۸ را شامل می شوند. جهت تشخیص کلید های ۸ الی ۱۶، می بایست از پورت I2C آن استفاده شود. به کمک این پورت به سادگی و بدون نیاز به پایه های ۱ الی ۸، می توانید همه ۱۶ کلید را تشخیص دهید. جهت راه اندازی و کار با این ماژول، کتابخانه مناسبی نیز توسعه یافته است. این کتابخانه به سادگی ارتباط بین آردوینو و کیپد را فراهم می کند.
نحوه عملکرد

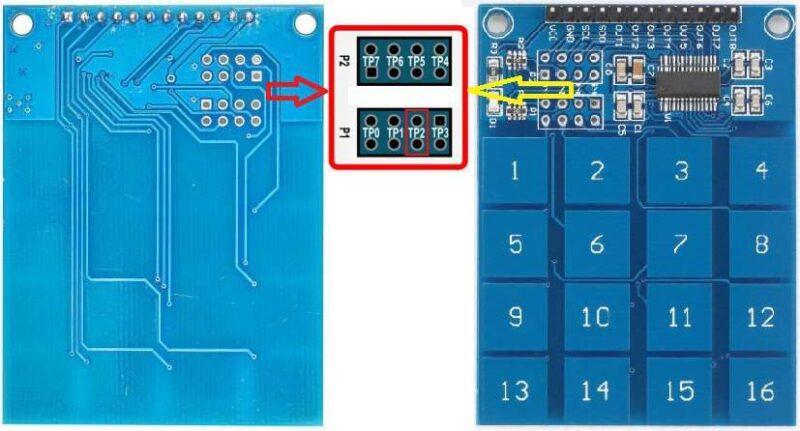

این ماژول مانند یک ماتریس 4×4 شامل 4 ردیف و 4 ستون می‌باشد که جمعا برابر 16 عدد سوئیچ است. ماژول کی پد 4 در 4 لمسی خازنی می‌تواند در مدهای مختلف تنظیم شود. مهمترین حالت‌های کاری آن به شرح زیر است:
- 2 پایه TP2 مدارباز باشد: در این حالت فقط 8 پین خروجی جهت استفاده از 8 کلید لمسی فعال می‌باشند. با لمس هر کلید، پایه مخصوص آن HIGH می‌شود و با برداشتن انگشت دوباره LOW می‌شود.
- 2 پایه TP2 اتصال کوتاه باشد: در این حالت 2 پین سریال جهت استفاده از هر 16 کلید لمسی فعال است. در این حالت به طور همزمان فقط می‌توان یک کلید را لمس کرد.
پایه های خروجی کیپد بصورت زیر است:
1…..VCC (2.4 – 5.5V)
2…..GND
3…..SCL (serial clock in)
4…..SDO (serial data out)
5…..OUT 1 (key 1 state)
6…..OUT 2 (key 2 state)
7…..OUT 3 (key 3 state)
8…..OUT 4 (key 4 state)
9…..OUT 5 (key 5 state)
10…OUT 6 (key 6 state)
11…OUT 7 (key 7 state)
12…OUT 8 (key 8 state)
