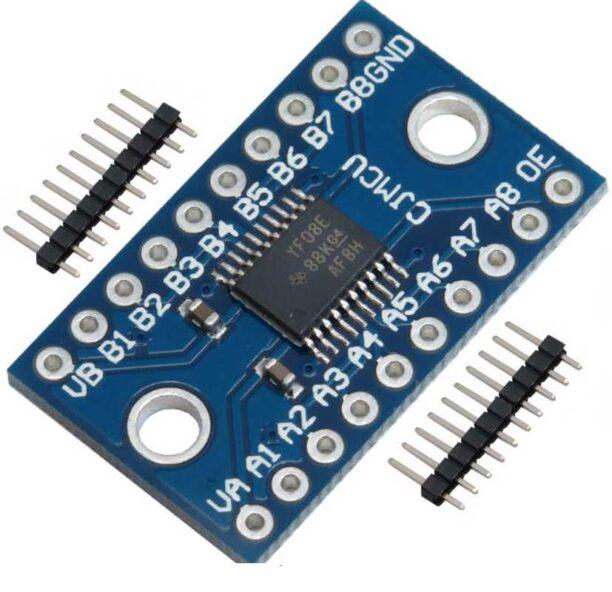

مبدل سطح ولتاژ TXS0108E

مبدل سطح ولتاژ TXS0108E. ماژول مبدل ولتاژ دو طرفه 3.3ولت به 5 ولت و بالعکس دارای 8 کانال پرسرعت با چیپ قدرتمند ولتاژ تغذیه بسیاری از ماژول ها 3.3 ولت می باشد. در حالی که ولتاژ تغذیه اکثر میکروکنترلر ها 5 ولت است.

برای ایجاد ارتباط بین این المان ها می توان از ماژول تغییر سطح ولتاژ استفاده می شود. این ماژول به صورت دو طرفه کار میکند. یعنی در صورت اعمال ولتاژ 3.3 ولت آن را به 5 ولت تبدیل می کند. و همچنی برعکس عمل می کند.

 TXS0108E:

یک تبدیل کننده پرسرعت سطح ولتاژ دو طرفه 8 بیتی می باشد. اگر تاکنون می خواهید. یک دستگاه 3.3 ولت را به یک سیستم 5 ولت متصل نمایید. متوجه می شوید. که چه چالش بزرگی می تواند باشد. از آن جایی که ولتاژ بسیاری از ماژول‌ها و مدارهای الکتریکی 3.3 ولت و 5 ولت می‌باشد.

و بعضی از میکروکنترلرها قادر به کارکرد در این ولتاژ نمی‌باشند، می‌توان از مبدل سطح ولتاژ TXS0108E استفاده نمود. در واقع این مبدل یک تبدیل کننده سطح ولتاژ می باشد. که ولتاژ 3.3 ولت را به 5 ولت و برعکس تبدیل می‌کند.
هر مبدل سطح توانایی تبدیل 8 پین در سمت بالا به 8 پین در سمت پایین را دارد. این مبدل سازگار با درگاه‌های UART / IIC / SPI بوده و استفاده از آن بسیار آسان می‌باشد.

مشخصات فنی :

مبدل سطح ولتاژ TXS0108E

• تراشه: TXS0108E

• پشتیبانی ولتاژ VCC A برابر است با : 1.2-3.6 ولت DC

• پشتیبانی ولتاژ VCC B  برابر است با : 1.65-5.5 ولت DC

• سازگار با پروتکل‌های ارتباطی: UART/IIC/SPI

• رزولوشن: 8 بیت

• اندازه: 27x17x3 میلی متر

• وزن: 4 گرم

• رنگ PCB : آبی

ماژول LOGIC LEVEL

ماژول های LOGIC LEVEL از ابزارهای کاربردی در پروژه های مختلف به شمار می روند. به کمک این ماژول ها شما می توانید سطح منطقی ولتاژ در ماژول های مختلف را به یکدیگر تبدیل کنید. ماژول LOGIC LEVEL دو کاناله، یک ماژول کاربردی جهت تبدیل سطوح منطقی ولتاژ به یکدیگر می باشد.

که به کمک این ماژول شما می توانید سطح منطقی ولتاژ بین دو برد 3.3 و 5 ولتی را به یکدیگر تبدیل کنید. به عنوان مثال، با توجه به تفاوت سطح منطقی برد آدوینو با ESP ها و  شما می توانید جهت ارتباط بین این دو برد، از این ماژول سطح منطقی استفاده کنید. این ماژول سطح منطقی ولتاژ را برای پروتکل ارتباطی UART تبدیل می نماید.
