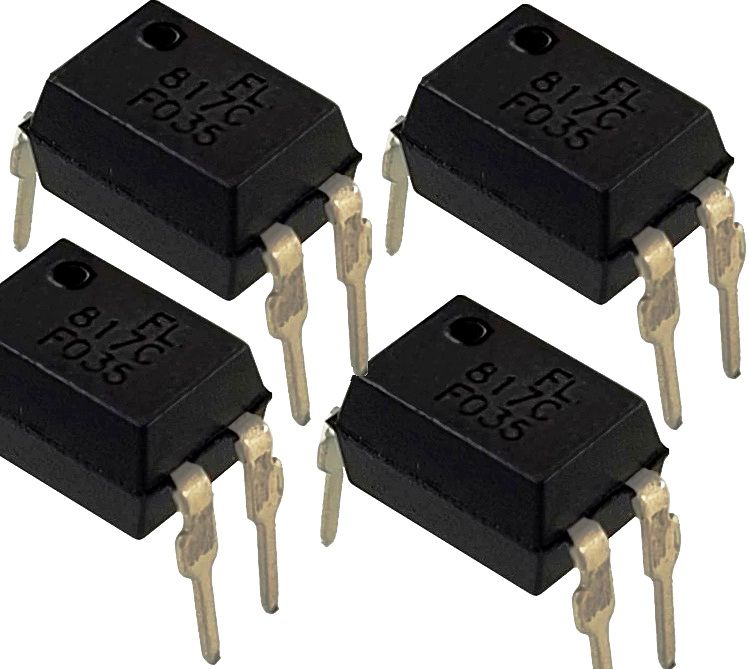

اپتوکوپلر FL817C پکیج DIP
اپتوکوپلر FL817C پکیج DIP داخل اپتوکوپلر ها یک دیود نوری به همراه یک فتوترانزیستور می باشد. که هردو نسبت به محیط خارج اپتوکوپلر ایزوله می باشند.بدین معنی که فتوترانزیستور داخلی تنها می‌تواند نور خروجی از دیود داخلی را دریافت نماید. بیس فتوترانزیستور توسط نور دریافتی از طرف دیود نوری تحریک می‌شود. و می‌تواند با توجه به آن، جریان را از خود عبور بدهد.

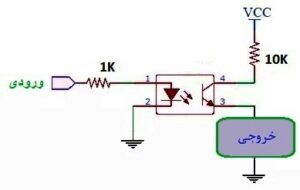

در اپتوکوپلر FL817C پکیج DIP دو پایه ورودی برای سیگنال ورودی و دو پایه خروجی برای سیگنال خروجی وجود دارد. ورودی اپتوکوپلر به صورت یک دیود LED عمل می‌کند که با تغییر ولتاژ ورودی، که جریانی به آن اعمال می‌شود. این جریان الکتریکی مؤثر بر روی دیود LED سبب تولید نور می‌شود. نور تولیدی سپس از طریق یک گیرنده حساس به نور در بخش خروجی تشخیص داده می‌شود.
بخش فوتودیود با تشخیص نور ورودی، یک سیگنال خروجی الکتریکی را تولید می‌کند.استفاده از اپتوکوپلر FL817C در مدارها می‌تواند به منظور جداسازی سیگنال‌های ورودی و خروجی، ایزوله‌سازی نویزها و تداخل‌های الکترومغناطیسی و حفاظت از بخش‌های حساس و الکترونیکی در برابر جریان‌های بالا و پتانسیل‌های برقی ناپایدار استفاده شود.اپتوکوپلر PC817 در مدارهای الکترونیکی صنعتی، مدارهای قدرت، رله‌ها، منابع تغذیه، سنسورها، میکروکنترلرها و بسیاری از بخش‌های الکترونیکی دیگر استفاده می‌شود.
اپتوکوپلر FL817C یک اپتوکوپلر یا اپتوایزولاتور از یک فرستنده نوری، یک LED و یک گیرنده حساس به نور تشکیل شده است. گیرنده می‌تواند یک فتودیود، فتوترانزیستور، مقاومت نوری یا فتورزیستور، SCR یا تریستور نوری (فتوتریستور) یا ترایاک نوری (فتوترایاک) باشد.
مشخصات فنی اپتوکوپلر FL817C پکیج DIP :
- پین و تک کاناله
- حداکثر جریان خروجی ترانزیستور 50mA
- حداکثر ولتاژ کلکتور-امیتر 70 ولت
- ولتاژ شکست 6 ولت
- جریان کلکتور mA 50
- فرکانس مازیمم KHZ 250
- توان حداکثر اپتوکوپلر FL817C حدود 200 mV
- حداکثر CTR چهارصد درصد %400
- ولتاژ ایزولاسیون اپتوکوپلر FL817C حدود 5kv
- دمای کاری 55- ~ 110 °C
- طول 6.4mm
- عرض 4.6mm
کاربردهای اپتوکوپلر FL817C پکیج DIP:
ایزولاسیون سیگنال
جلوگیری از اتصال مستقیم بین دو مدار
درایو رله و ترانزیستور قدرت
می‌توان خروجی میکروکنترلر را ایزوله کرد و به بیس ترانزیستور یا رله فرمان داد.
ایزوله کردن ورودی میکروکنترلر
برای گرفتن ورودی از برق شهر یا منابع نویزدار بدون آسیب به میکرو
SMPS و منابع تغذیه سوئیچینگ
برای فیدبک ولتاژ خروجی به کنترلر PWM با ایزولاسیون کامل از اپتوکوپلر FL817C استفاده می کنند.
کنترل صنعتی و PLC
برای جلوگیری از انتقال نویز یا ولتاژ خطرناک به ورودی‌های دیجیتال از اپتوکوپلر FL817C استفاده می کنند.
