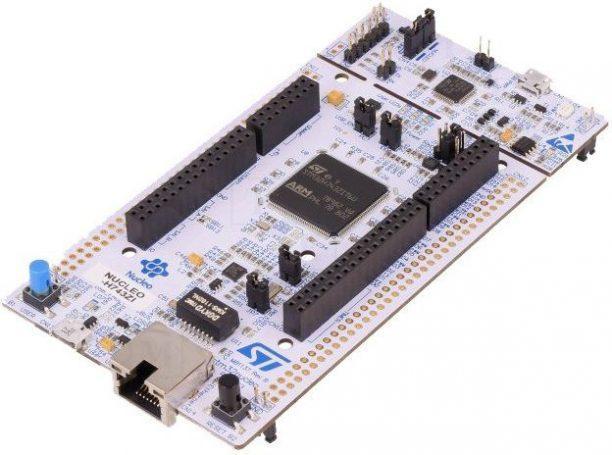

برد NUCLEO-H743ZI2 با میکروکنترلر آرم
برد NUCLEO-H743ZI2 با میکروکنترلر آرم. برد توسعه نوکلئو 144 از سری بردهای مبتنی بر میکروکنترلرهای محبوب STM32 با پکیج 144 پینی است. در این محصول از پردازنده STM32H743ZIT6 بهره می برد. میکروکنترلرهای نوکلئو با معماری کرتکس M7 و فرکانس عملیاتی 400 مگا هرتز ساخته شده اند. مجموعه دستورات DSP (Domain Spesific Perocessors)در آن گنجانده شده است. این پردازشگرها با دارا بودن ADC(آنلوگ به دیجیتال) و DACهای رزولوشن بالا بردی مطلوب جهت کاربری های حوزه پردازش سیگنال(DSP) و مخابرات است.
از طرفی پردازنده از ارتباطات متنوعی نظیر ارتباط اترنت، CAN ، USB پشتیبانی می کند که برخی از انها به صورت سخت افزاری کامل به همراه کانکتور مربوطه روی برد مجتمع گردیده و برای دسترسی به کلیه امکانات، کانکتورهایی نیز در نظر گرفته شده است. این سری از بردها مجهز به کانکتور ST Zio (توسعه ای از کانکتورهای آردوینو اونو) و کانکتورهایی موسوم به morpho است تا کاربران به پایه ها و عملکردهای بیشتری از میکروکنترلر دسترسی داشته باشند. برد دارای ابزار برنامه ریزی و دیباگر ST-LINK/V3 می باشد و به تجهیزات برنامه ریزی اضافه تری نیاز ندارد.
ویژگی ها
-
ارائه نرم افزار پیوسته و کامل که کاربر را از وابستگی و مسائل پیچیده بی نیاز می کند
-
قابلیت حداکثر انتقال بین همه سری های STM32 که توسط STM32Cube پشتیبانی می شود
-
صدها مثال برای درک کارکرد آسان
-
ابزار تجزیه و تحلیل استاتیک HAL، با کیفیت بالا، با استفاده از CodeSonar ®
-
میان افزارهای اختصاصی STM32H7 که شامل USB Host ، TCP/IP ، اترنت و…….
-
شرایط و مجوزهای کاربر پسند، رایگان
-
مکانیسم به روز رسانی، که می تواند توسط کاربر فعال شود تا از نسخه های جدید مطلع شود
Common features
STM32 microcontroller in LQFP144 package
3 user LEDs
2 user and reset push-buttons
32.768 kHz crystal oscillator
Board connectors:SWDST Zio expansion connector including ARDUINO® Uno V3ST morpho expansion connector
Flexible power-supply options: ST-LINK, USB VBUS or external sources
On-board ST-LINK debugger/programmer with USB re-enumeration capability: mass storage, Virtual COM port and debug port
Comprehensive free software libraries and examples available with the STM32Cube MCU Package
Support of a wide choice of Integrated Development Environments (IDEs) including IAR™, Keil® and GCC-based IDEs
Board-specific features
External or internal SMPS to generate Vcore logic supply
Ethernet compliant with IEEE-802.3-2002
USB OTG full speed or device only
Board connectors:USB with Micro-AB or USB Type-C™Ethernet RJ45
Arm® Mbed Enabled™ compliant
