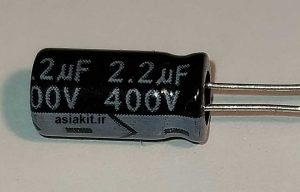

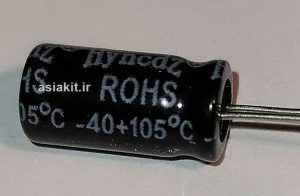

خازن الکترولیتی ۲.۲ میکروفاراد ۴۰۰ ولت

خازن الکترولیتی 2.2 میکروفاراد 400 ولت

خازن الکترولیتی 2.2 میکروفاراد 400 ولت. خازنها، مقاومت و سلف جزء قطعات غیر فعال (پاسیو) الکترونیکی می باشند. خازن  قطعه ای می باشد. که انرژی الکتریکی را از طریق میدان الکتریکی در خود ذخیره می کند. این قطعه از دو صفحه فلزی بنام جوشن تشکیل می شود. که در کنار یکدیگر به صورت موازی قرار می گیرند. در خازن الکترولیت عایق بین دو نوار آلومینیم(همان جوشن ها) آغشته به ماده شیمایی به نام الکترولیت می باشد. این الکترولیت اگر بطور صحیح تحت ولتاژ DC قرار بگیرد پلاریزه می شود و به درصد عایق بودنش افزایش می  یابد.

خازنها، بسته به نوع ماده دی الکتریک و صفحات فلزی آن دارای خصوصیات مختلفی می باشند. معمولا آنها را با ساختاری که در دی الکتریکشان می باشند نامگذاری می کنند. مانند: خازن الکترولیت،خازن تانتالیم،سرامیک، میکا، پلی استر و … خازنهای الکترولیت جهت صافی درمنبع تغذیه استفاده می شوند. و به عبارت دیگر جزء لاینفک تمامی منابع تغذیه اعم از سوئیچینگ و خطی می‎باشند.

انواع خازن های الکترولیتی:

۱ – خازن‌های الکترولیتی گروه آلومینیوم که به خازن‌های الکترولیتی آلومینیومی موسوم می‌باشند. و آند آن‌ها از آلومینیوم خالص ساخته می شود. در این گروه خازن‌ها، عایق خازن از تشکیل اکسید آلومینیوم، به وجود می‌آید. الکترولیت این خازن‌ها هم معمولاً به صورت جامد می‌باشد.

۲– خازن‌های  تانتالیوم که معروف به خازن‌های تانتالیوم بوده و آند در این نوع خازن از جنس فلز تانتالیوم و به صورت گوی یا استوانه می‌باشد. بر روی تانتالیوم یک لایه اکسید نازک به عنوان عایق به کار می رود. بطوریکه الکترولیتی به صورت مایع به عنوان کاتد آن را دربر می گیرد.

۳– خازن‌های  نیوبیوم Niobium در این نوع خازن‌ها آند از فلزی به نام نیوبیوم که از لحاظ شیمیایی مانند تانتالیوم می باشند ساخته می‌شود. عایق نیز از تشکیل پنتااکسید نیوبیوم بر روی آند به وجود می‌آید. کاتد در این خازن نیز از الکترولیت در حالت جامد تشکیل می شود. از این خازن معمولاً در مدارات چاپی SMD استفاده می‌شود. تهیه نیوبیوم از تانتالیوم با دسترسی بهتری انجام می‌شود.
